FX3_MaintenanceManual_Rev1_C - 第117页
Rev1.00 维修调整要领书 13-11 图 13-3-1-7 Z/θ 电源基板的连接图
Rev1.00
维修调整要领书
13-10

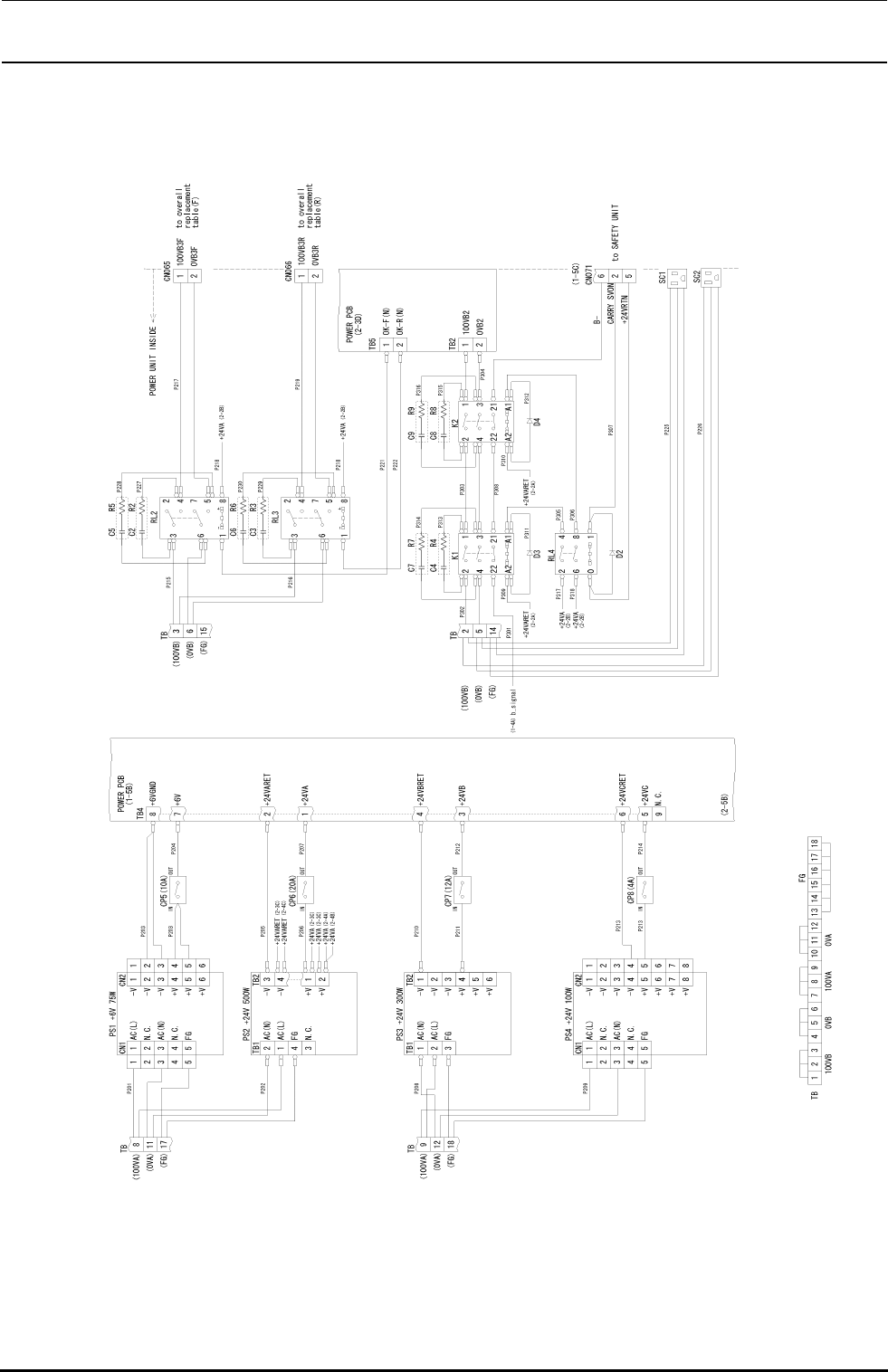

图 13-3-1-6 电源装置（EN）的连接图（2/2）
注1. 端子台TB的跨接连接如上图所示。
Rev1.00
维修调整要领书
13-11

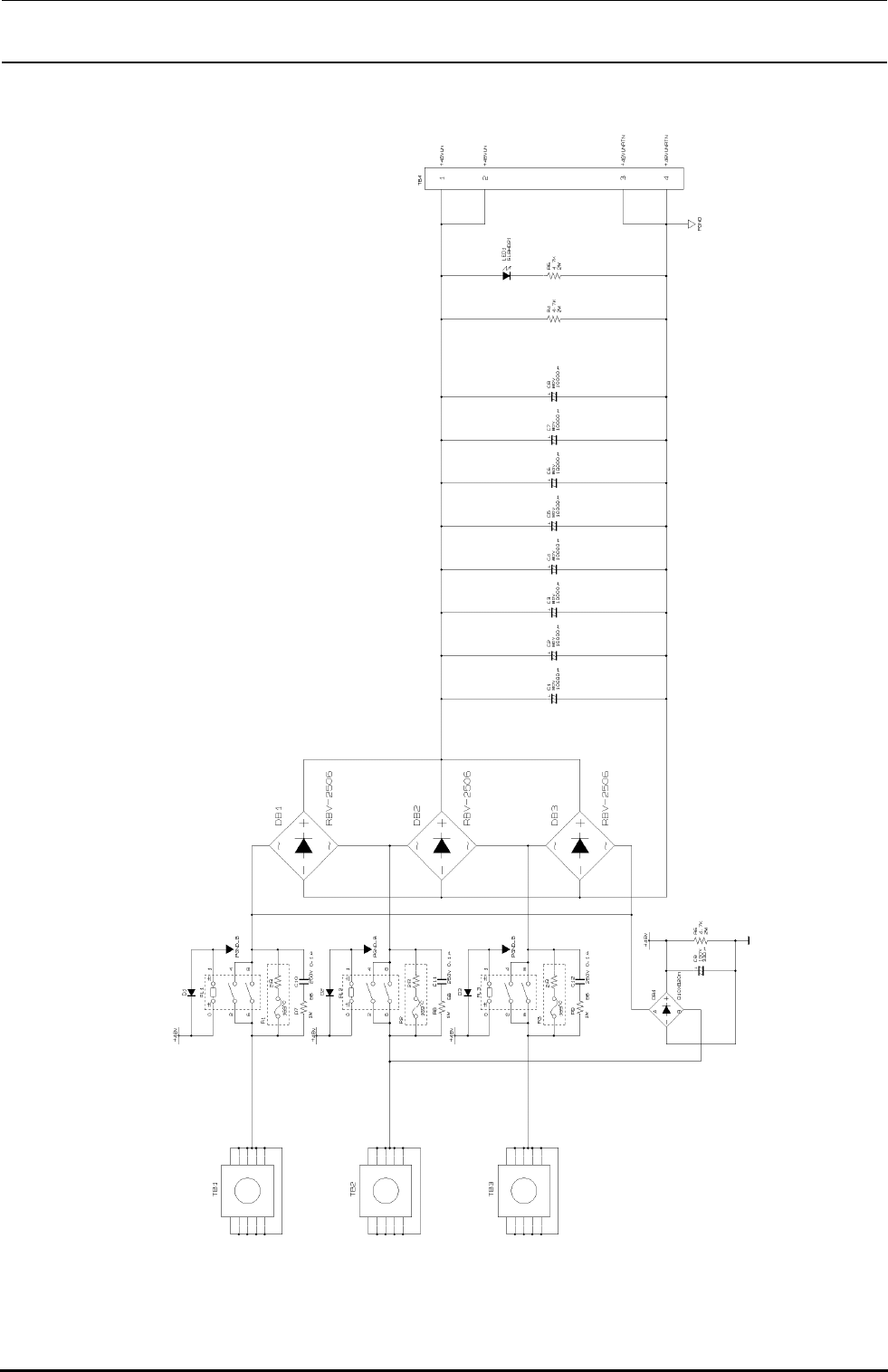

图 13-3-1-7 Z/θ 电源基板的连接图
Rev1.00
维修调整要领书
13-12

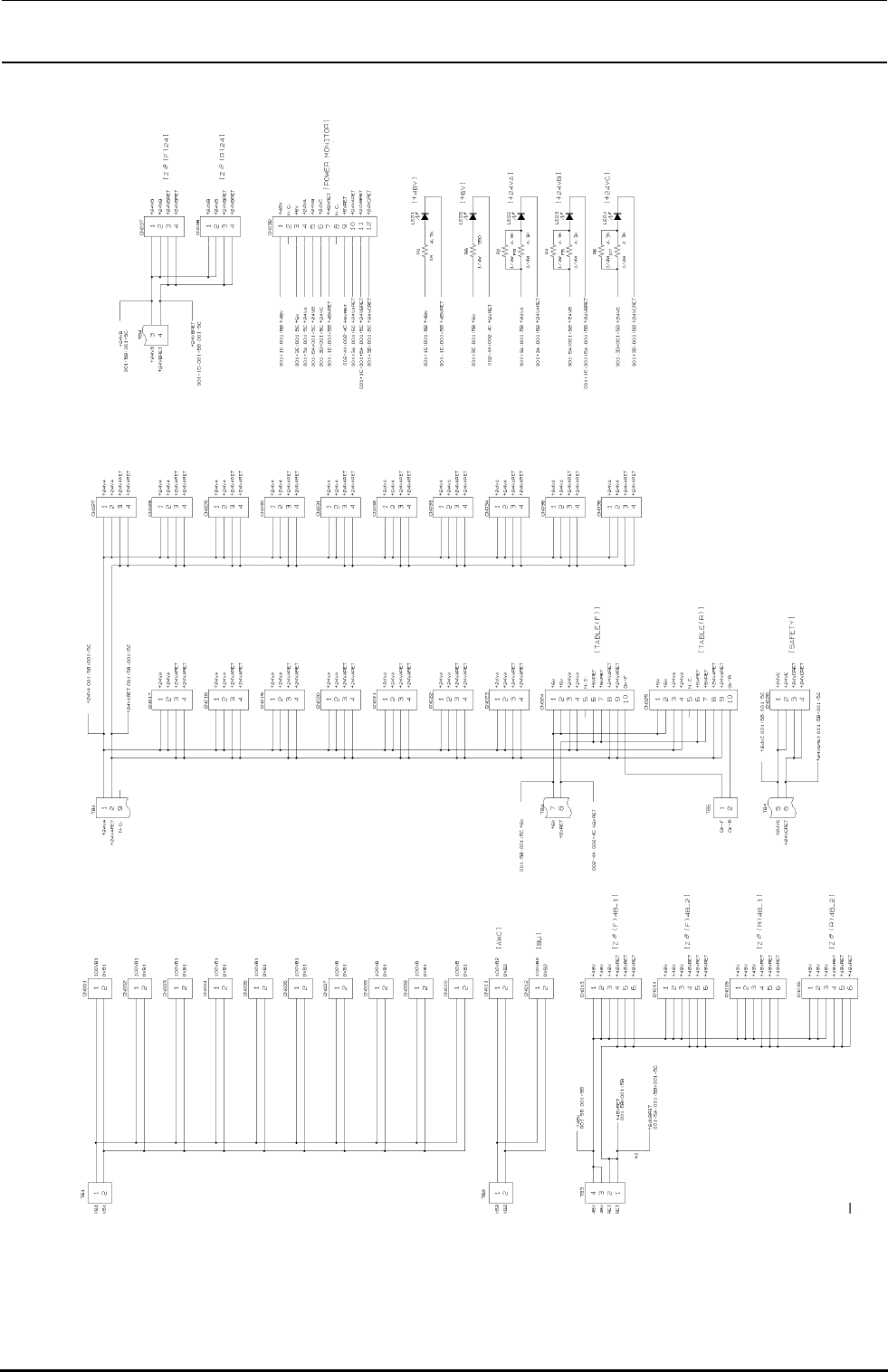

图 13-3-1-8 电源基板的连接图
※注1：用丝屏罩印刷把图中[]内表记显示
※注2：用丝屏罩印刷把CN039的信号名显示（但是N.C.除外）
※注3：CN024、025的OK信号夹在+24VARET图案里进行配线
※注3
※注3
※注2
