13-4． 控制装置
13-4-1． 控制装置的构成
控制装置的基板配置图如图 13-4-1-1。
请参照这些图确认基板的安装。

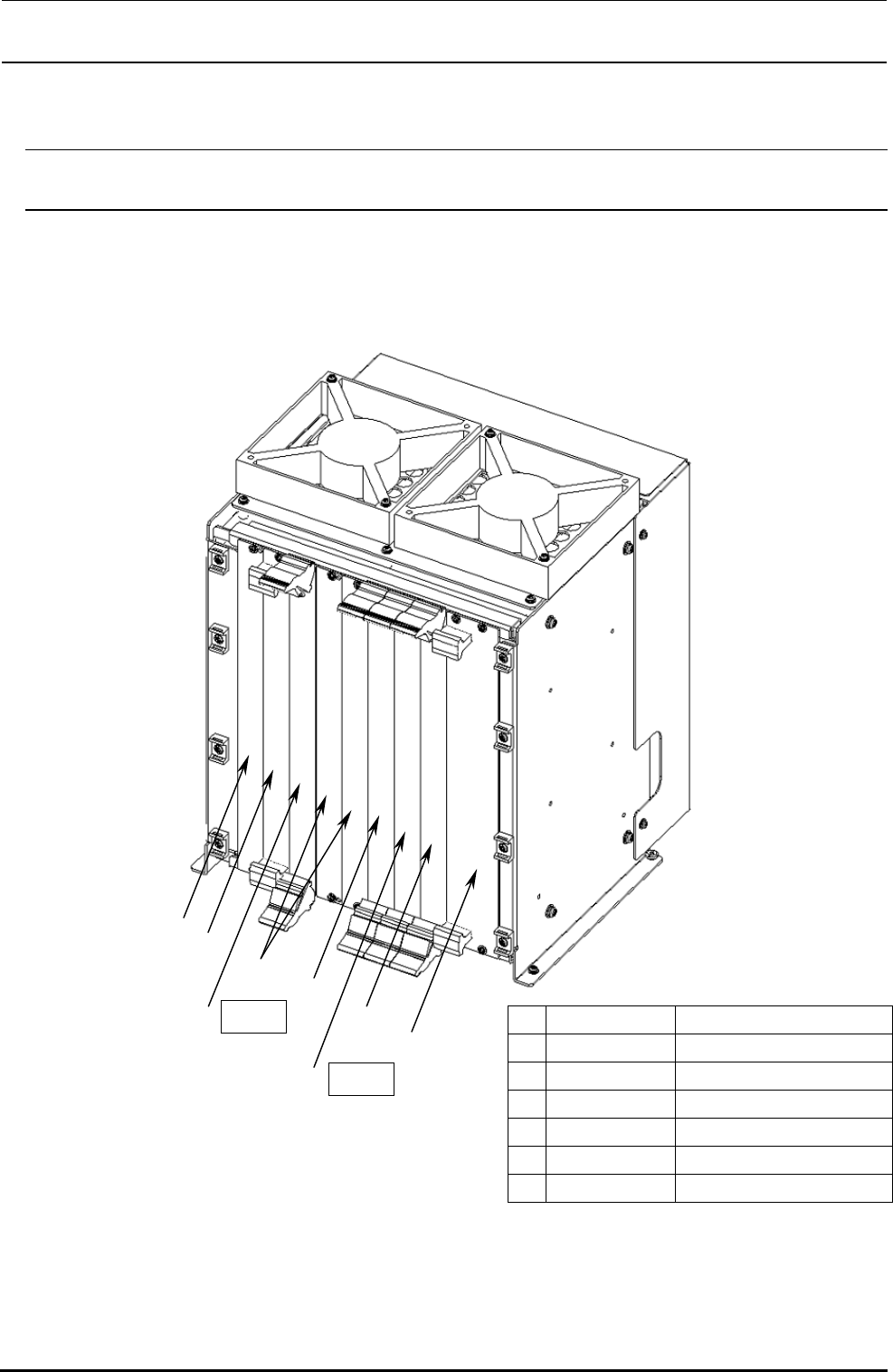

图 13-4-1-1 基板配置图（FX-3）
货号 品名
① 40044475 CPU BOARD
② 40047502 ETHER-MAIN PCB ASM
③ 40044540 POSITION BOARD
④ 40048003 cPCI-8994
⑤ 40047528 IP-X5 PCB ASM
⑥ E1649729000 BLANK PANEL B
①
⑥
⑤
③ POS2
⑥
④
③ POS1
②
Rev1.00
维修调整要领书
13-14
13-4-2． CPU基板 (40044475)
【功能】
这是控制整个装置的基板。
其它基板经由 Compact PCI（以下简称 cPCI）母线连接。
并且，该电路板上装有 SOLID STATE DRIVE 2GB（以下称 SSD），该 SSD 是写入了操作系统的启动
盘。因此，仅仅更换该电路板时，请从现用的 CPU BOARD 中拆下 SSD，装到新的 CPU BOARD 上。
【直插式开关类的设定】
直插式开关以出货状态使用。
【LED 的意义】
PW：电源供给后亮灯。
【电池的更换】
CPU 电路板上装有用于保存 BIOS 设置的支持电池。
电池请以 5 年左右为标准进行更换。
更换后需要设置 BIOS。
【更换后的调整项目】
更换后需要设置 BIOS。
请参照“12-2-3 BIOS 的设置”进行设置。
