Rev1.00
维修调整要领书
13-16
13-4-4． cPCI-8994 电路板 （40048003）
【功能】
cPCI-8994 BOARD 是与激光传感器 LNC60 之间的通信板。
经由 IEEE 1394a-2000 规格（也被称为 FireWire400）的通信，LNC60 与 CPU BOARD 之间进行通信。
同时，还通过这一通信电缆向 LNC60 供给电源（DC+12V）。
在此基板上，有 4ch 通用异步收发报机。
【直插式开关的设定】
跨接如下所示。
交货时已经设置好，在安装电路板时请进行确认作业。
【LED 的意义】
cPCI-8994 电路板上没有 LED。
【更换后的调整项目】
没有特别需要调整的项目。
Rev1.00
维修调整要领书
13-17
13-4-5． ETHER-MAIN基板（40047502）
【功能】
ETHER-MAIN 基板是通过以太网与 ETHER-SLAVE 基板进行通讯的主接口基板。
Compact PCI（以下简称 cPCI）与总线连接，是为了从 CPU 接口基板向周围 I/O 的基板。

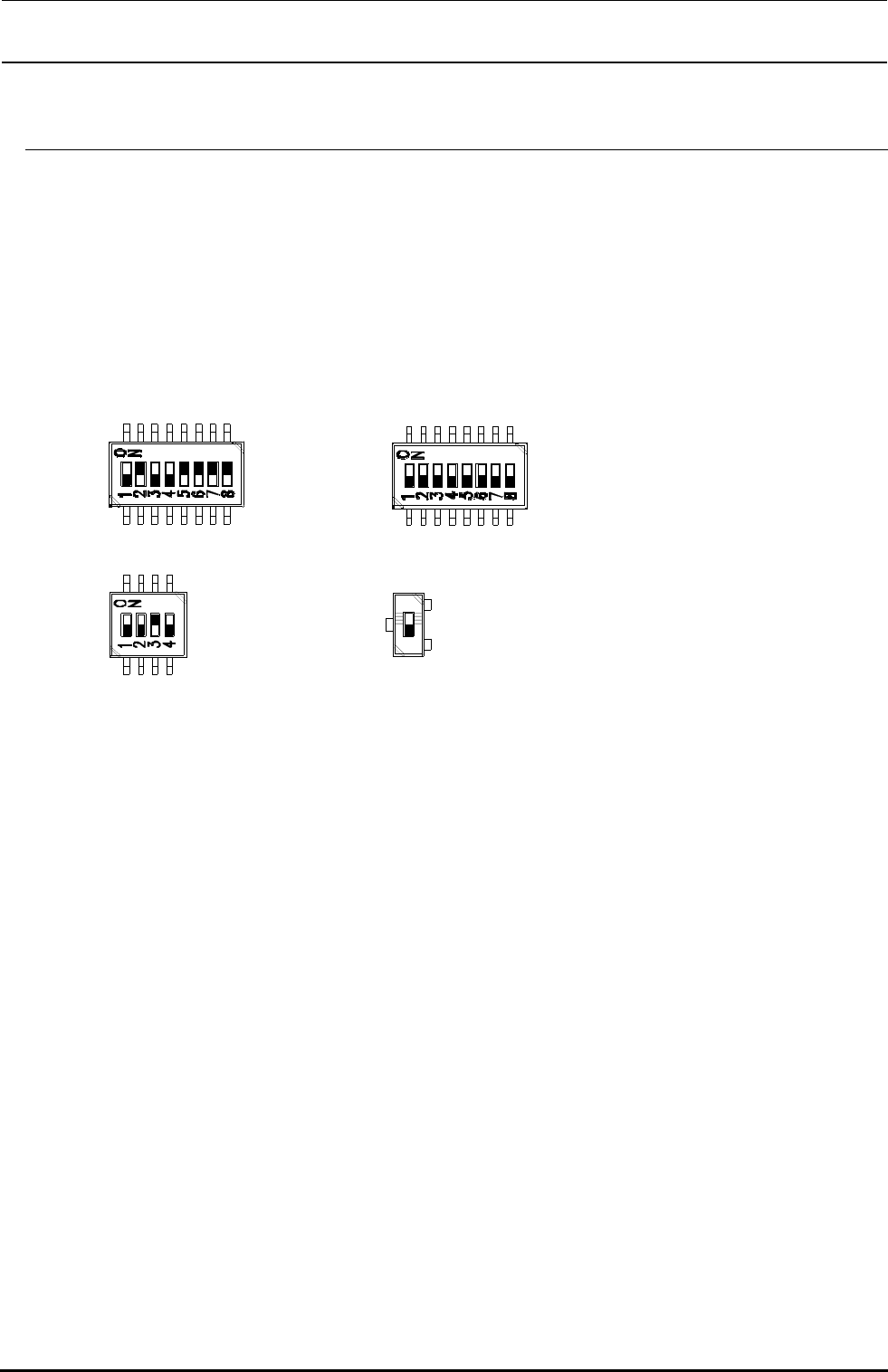

【直插式开关的设定】
直插式开关在购入时，已经进行了设定，但在控制装置上安装基板时，请进行确认操作。（■部表
示开关的位置。）
【LED 的意义】
7 段 LED ：显示此基板的工作状态。
RUN LED ：若电源接通则亮灯。
EN1 ：显示 EN1 的 Link/Act。
EN2 ：显示 EN2 的 Link/Act。
EN3 ：显示 EN3 的 Link/Act。
EN4 ：显示 EN4 的 Link/Act。
【更换后的调整项目】
请按照以下的程序，进行 FLASH 存储器的版本升级。
① 「选购品」 →「变更用户等级」，选择「维修人员」。
② 「维修」 → 请选择「MS 参数设定」。
③ 「版本升级」 → 请选择「Ether Main」。
④ 单击「执行」，版本升级开始。
SW2-1 ：OFF
SW2-2 ：ON
SW2-3 ：OFF
SW2-4 ：OFF
SW2-5 ：ON
SW2-6 ：ON
SW2-7 ：ON
SW2-8 ：ON
SW4-1 ：OFF
SW4-2 ：OFF
SW4-3 ：OFF
SW4-4 ：OFF
SW4-5 ：OFF
SW4-6 ：OFF
SW4-7 ：OFF
SW4-8 ：OFF
SW1-1 ：OFF
SW1-2 ：OFF
SW1-3 ：ON
SW1-4 ：OFF
SW5：OFF
Rev1.00
维修调整要领书
13-18
13-4-6． IP-X5 基板组件（40047528）
【功能】
此基板是处理用 OCC 摄像头拍取的基板标记、IC 标记等图象数据，计算出基板位置矫正、零件位置
｡
矫正所需要的值的图象处理基板

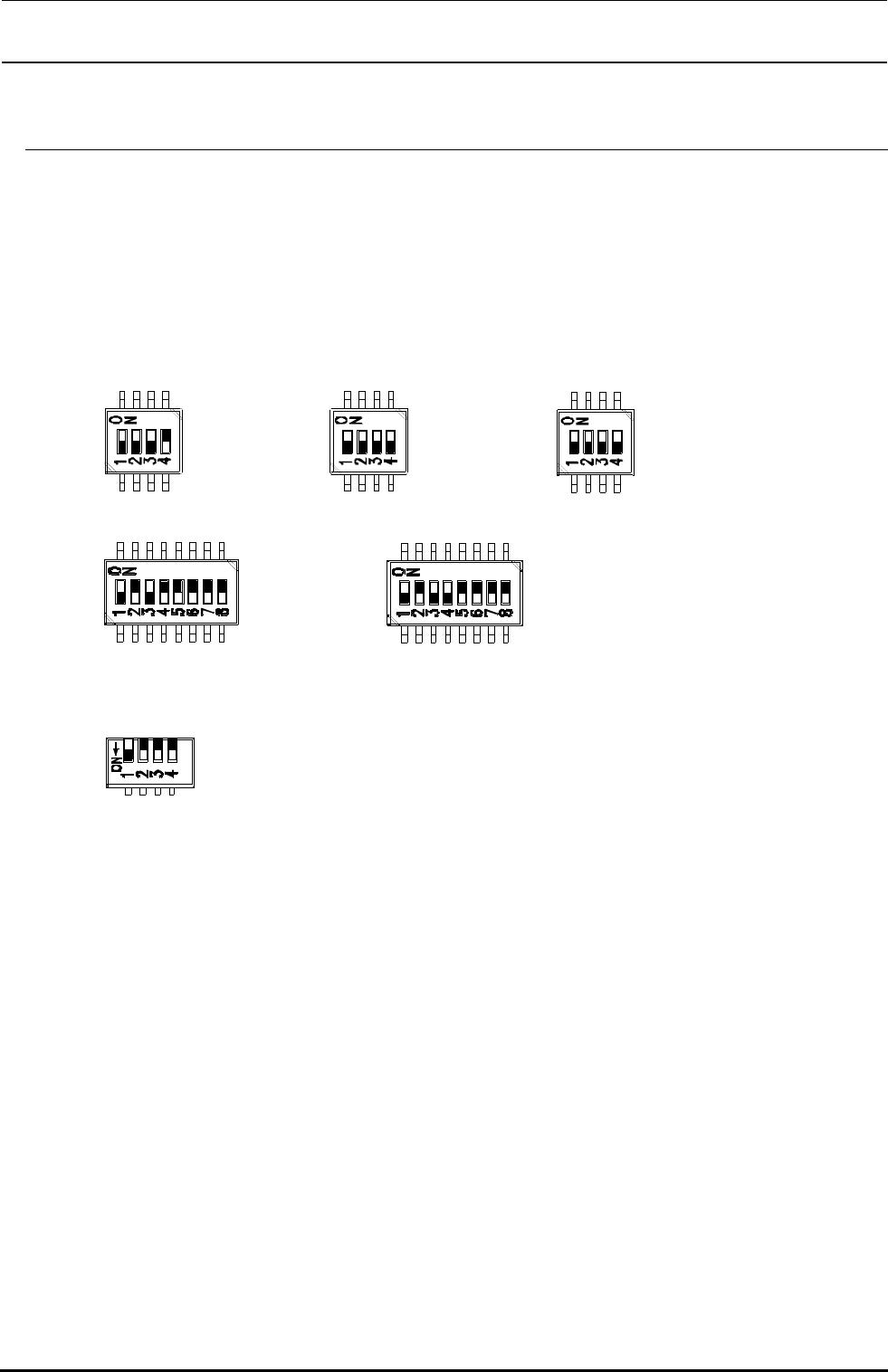

【直插式开关的设定】
直插式开关在购入时，已经进行了设定，但在控制装置上安装基板时，请进行确认操作
｡
(■部表示
｡
开关的位置 )
※ SW7
｡
是钢琴型，通过前面板侧进行操作
【前面板开关】 ※
｡
这些开关，一般请不要进行操作
重新设置 SW:
｡
对此基板进行复位
异常中断 SW: 对 CPU 发行 NMI
｡
直插式开关:
｡
变更基板的设定
【更换后的调整项目】
请按照以下的程序，进行 FLASH
｡
存储器的版本升级
①
｢｣
选购品 →
｢｣｢｣｡
变更用户等级 ，选择 维修人员
②
｢｣
维修 →
｢
请选择 MS
｣｡
参数设定
③
｢｣
版本升级 →
｢｣｡
请选择 图象
④
｢｣ ｡
单击 执行 ，版本升级开始
SW3-1 ：OFF
SW3-2 ：OFF
SW3-3 ：OFF
SW3-4 ：ON
SW6-1 ：OFF
SW6-2 ：OFF
SW6-3 ：OFF
SW6-4 ：OFF
SW8-1 ：OFF
SW8-2 ：OFF
SW8-3 ：OFF
SW8-4 ：OFF
SW4-1 ：OFF
SW4-2 ：ON
SW4-3 ：OFF
SW4-4 ：ON
SW4-5 ：ON
SW4-6 ：ON
SW4-7 ：ON
SW4-8 ：ON
SW5-1 ：OFF
SW5-2 ：ON
SW5-3 ：OFF
SW5-4 ：OFF
SW5-5 ：ON
SW5-6 ：ON
SW5-7 ：ON
SW5-8 ：ON
SW7-1 ：OFF
SW7-2 ：OFF
SW7-3 ：OFF
SW7-4 ：OFF
