Rev1.00 维修调整要领书 1-3 1-1-2 ． Y 轴磁性膜粘贴位置 1 ） Y 框架 C/S 的上面调整，粘贴磁性膜。 电磁标尺的贴装位置（在贴装头移动方向的平行方向距离偏差）：规格值± 0.1mm 图 1-1-2-1 磁性膜粘贴位置 Y 轴的电磁标尺贴装位置，从 LM 导向器前侧 端面开始到电磁标尺端面的尺寸为 72mm 的位 置。 面调整 面调整 图 1-1-2-2 Y 轴电磁标尺贴装位置
Rev1.00
维修调整要领书
1-2
1-1-1． X轴磁性膜粘贴位置
1） 用 X_MSC 安装夹具一边指导，一边粘贴磁性膜。
贴装的开始位置是主体从上面看 X 束，在左侧有划线。以此划线为基准贴装电磁标尺。
电磁标尺的贴装位置（在贴装头移动方向的平行方向距离偏差）：规格值±0.1mm
图 1-1-1-1
X_MSC 安装夹具
（40069368）
Rev1.00
维修调整要领书
1-3
1-1-2． Y轴磁性膜粘贴位置
1） Y 框架 C/S 的上面调整，粘贴磁性膜。
电磁标尺的贴装位置（在贴装头移动方向的平行方向距离偏差）：规格值±0.1mm

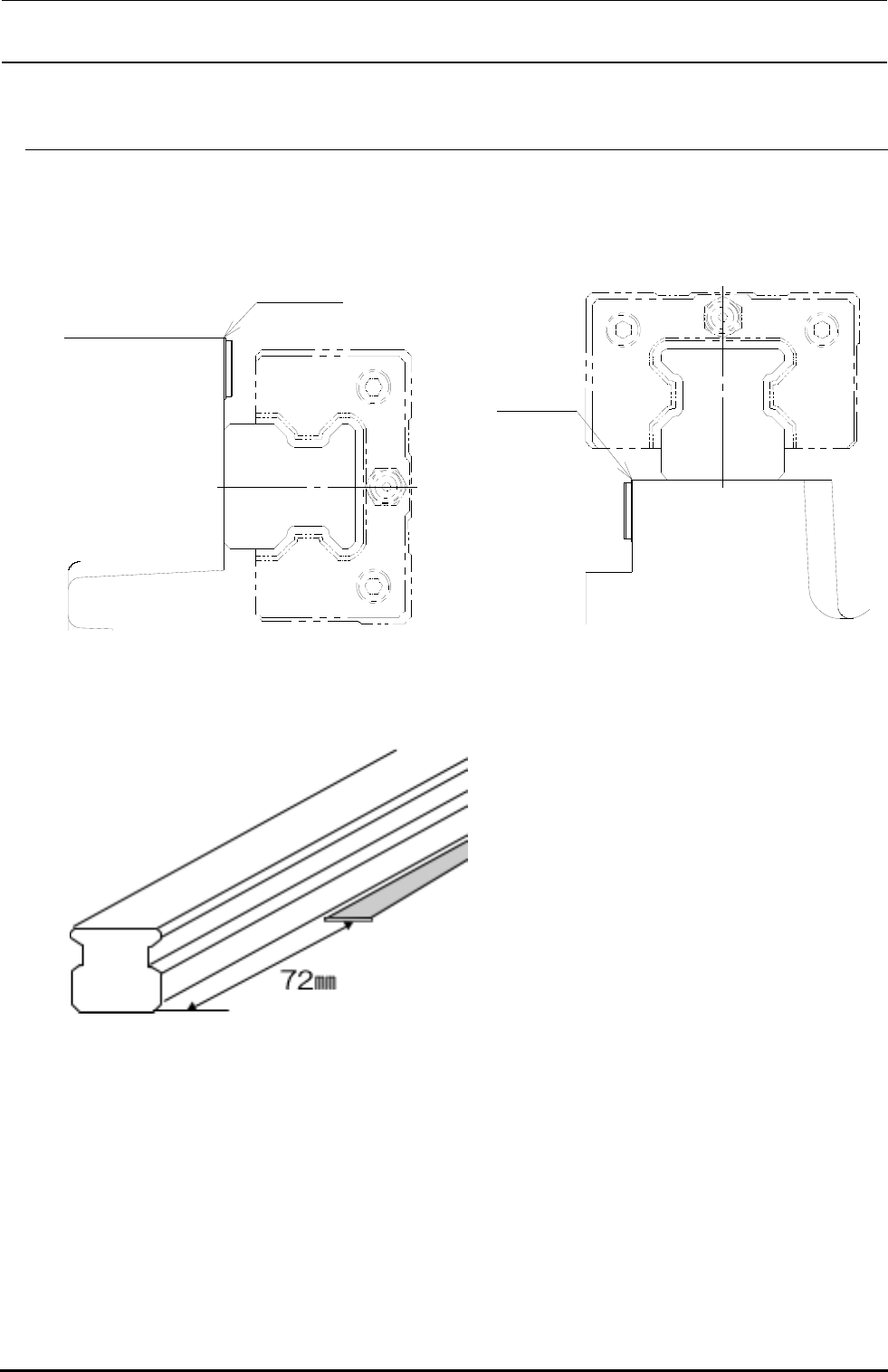

图 1-1-2-1 磁性膜粘贴位置
Y 轴的电磁标尺贴装位置，从 LM 导向器前侧
端面开始到电磁标尺端面的尺寸为 72mm 的位
置。
面调整
面调整
图 1-1-2-2 Y 轴电磁标尺贴装位置
Rev1.00
维修调整要领书
1-4
1-1-3． 磁性膜的间隙
1） 拧松固定传感器的螺钉，在磁性膜和传感器贴装头的间隙里插入 t0.25 的工具。
2） 拧紧螺钉，拔出 t0.25 的工具。
图 1-1-3-1 （X 轴）
图 1-1-3-2 （Y 轴）
