Rev1.00 维修调整要领书 13-32 【BASE-CARRY 基板连接扎线组件 】 对象电缆 货 号 品 名 插头号码 CARRY 基板 连接部位 备 考 ----- --------------- ----- CN1 未使用 ----- --------------- ----- CN2 未使用 ----- --------------- ----- CN3 未使用 ----- --------------- ----- CN4…
Rev1.00
维修调整要领书
13-31
【自动基板宽度调关联扎线组件】
自动基板宽度调关联扎线组件因为是 ST/EN 规格所以有不相同的。
请根据表中的指示进行连接。
对象电缆 连接部位
货 号 品 名 连接部位名 插头号码
适用规格
E94347290A0 AWC MOTOR ASM
40047843, 40047844
40047833, 40047834
40047837, 40047838
CN659/660 ST/EN 共用
40047833 AWC-L MOTOR CABLE ASM －－－－－ 仅 ST
40047837 AWC-L MOTOR CABLE ASM (EN) －－－－－ 仅 EN
40047797 AWC DRV PWR CABLE (L) ASM －－－－－ 仅 ST
40047798 AWC DRV PWR CABLE (L) ASM (EN) －－－－－ 仅 EN
40047853 AWC DRV FG CABLE (L) ASM －－－－－ 仅 ST
40047854 AWC DRV FG CABLE (L) ASM (EN)
AWC-L 步进驱动器
－－－－－ 仅 EN
40047834 AWC-R MOTOR CABLE ASM －－－－－ 仅 ST
40047838 AWC-R MOTOR CABLE ASM (EN) －－－－－ 仅 EN
40047801 AWC DRV PWR CABLE (R) ASM －－－－－ 仅 ST
40047802 AWC DRV PWR CABLE (R) ASM (EN) －－－－－ 仅 EN
40047857 AWC DRV FG CABLE (R) ASM －－－－－ 仅 ST
40047858 AWC DRV FG CABLE (R) ASM (EN)
AWC-R 步进驱动器
－－－－－ 仅 EN
Rev1.00
维修调整要领书
13-32
【BASE-CARRY 基板连接扎线组件】
对象电缆
货 号 品 名 插头号码
CARRY 基板
连接部位
备 考
----- --------------- ----- CN1 未使用
----- --------------- ----- CN2 未使用
----- --------------- ----- CN3 未使用
----- --------------- ----- CN4 未使用
----- --------------- ----- CN5 未使用
40047824 MT1-2 PULSE CABLE ASM MTR1-2 CN6
----- --------------- ----- CN7 未使用
----- --------------- ----- CN8 未使用
40047825 MT3-5 PULSE CABLE ASM MTR3-5 CN9
40047826 MT6-8 PULSE CABLE ASM MTR6-8 CN10
----- --------------- ----- CN11 未使用
40047829
(40047830)
MT11-12 PULSE CABLE ASM
(MT11-12 PULSE CABLE ASM
(EN))
MTR11-12 CN12 EN 规格时变更
----- --------------- ----- CN13 未使用
----- --------------- ----- CN14 未使用
40047827
(40047828)
MT9-10 PULSE CABLE ASM
(MT9-10 PULSE CABLE ASM (EN))
MTR9-10 CN15 EN 规格时变更
----- --------------- ----- CN16 未使用
40047891 BASE-CARRY PWR CABLE ASM BCPWR CN17
40047842 BU-R ENC CABLE ASM ENC2 CN18
40047841 BU-L ENC CABLE ASM ENC1 CN19
----- --------------- ----- CN20 未使用
40047903 SBR CABLE ASM SPWR-R CN21
40047844 AWC-R ENC CABLE ASM ENC4 CN22
40047843 AWC-L ENC CABLE ASM ENC3 CN23
40047847 SV-L CABLE ASM SOL-L CN24
40047902 SBL CABLE ASM SPWR-L CN25
40047903 SBR CABLE ASM SENS-R CN26
40047902 SBL CABLE ASM SENS-L CN27
----- --------------- ----- CN28 未使用
----- --------------- ----- CN29 未使用
40047846
【40047845】
SMEMA R CABLE ASM
【SMEMA L CABLE ASM】
SMEMA-R
【SMEMA-L】
CN30 传送方向为 R→L 规格时变更
40047845
【40047846】
SMEMA L CABLE ASM
【SMEMA R CABLE ASM】
SMEMA-L
【SMEMA-R】
CN31 传送方向为 R→L 规格时变更
40047848 SV-R CABLE ASM SOL-R CN32
※ EN规格时，变更电缆的部位连接（ ）表示的束线组件。
※ 传送方向为 R→L 规格时，变更电缆的部位连接【 】表示的束线组件。
Rev1.00
维修调整要领书
13-33
【和传感器块插头的连接】

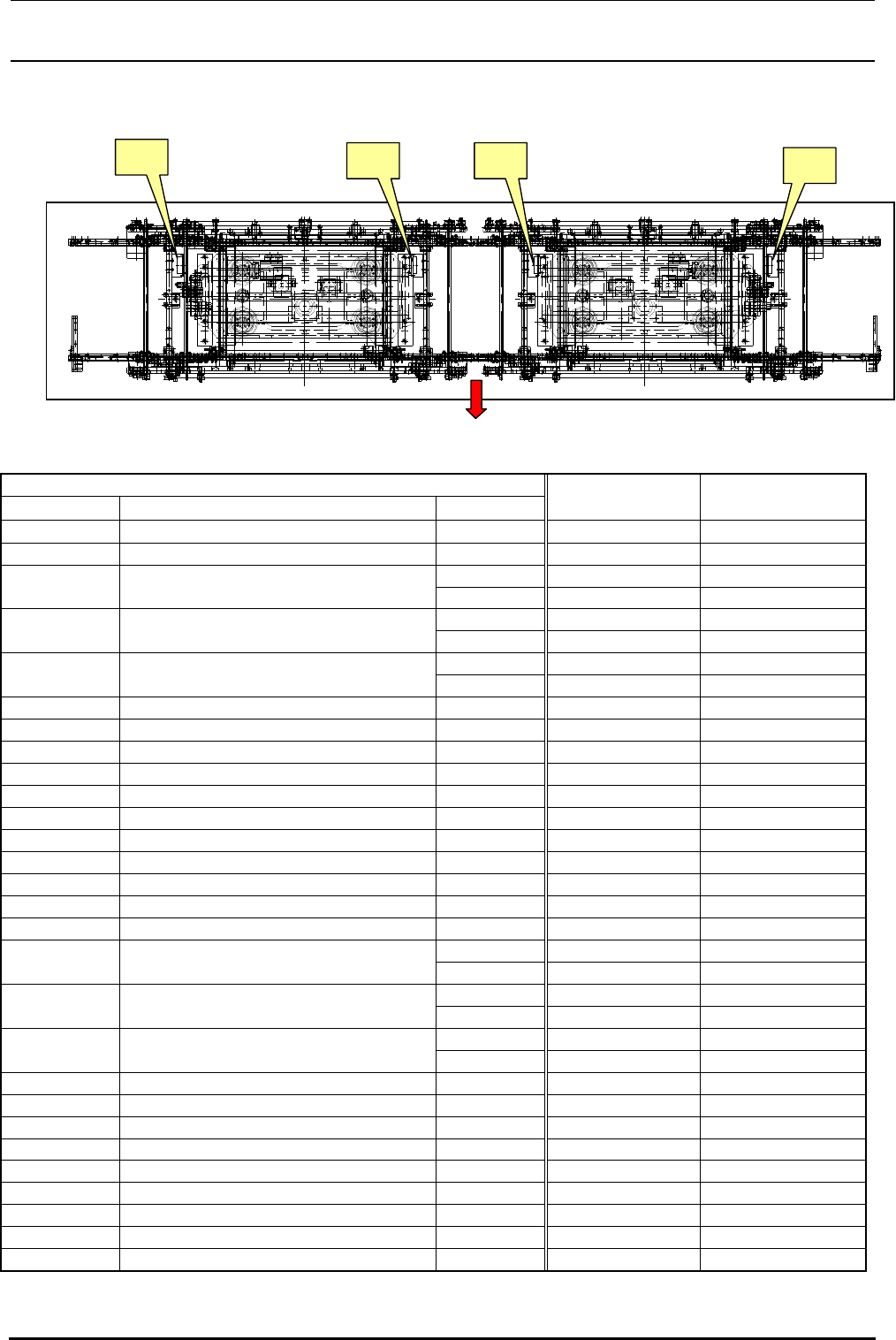

图 13-7-1-2 传感器块插头位置
对象电缆
货 号 品 名 插头号码
传感器块
连接部位
备 考
40047910 IN SENS CABLE ASM SBL1-1 SBL1-S1
40047911 BU PIN-L SENS CABLE ASM SBL1-2 SBL1-S2
SBL1-3 SBL1-S3
40047912 WAIT-L SENS CABLE ASM
SBL1-4 SBL1-S4
SBL1-5 SBL1-S5
40047913 STOP-L SENS CABLE ASM
SBL1-6 SBL1-S6
SBL1-7 SBL1-S7
40047914 COUT-L SENS CABLE ASM
SBL1-8 SBL1-S8
40047915 BU ORG-L SENS CABLE ASM SBL2-1 SBL2-S1
40047916 BU LOCK-L SENS CABLE ASM SBL2-2 SBL2-S2
40047919 BPIN-L RCV SENS CABLE ASM SBL2-3 SBL2-S3
40047917 TPN-L SENS CABLE ASM SBL2-4 SBL2-S4
40047918 AWC-L SENS CABLE ASM SBL2-5 SBL2-S5
----- ----------------- ----- SBL2-S6 未使用
----- ----------------- ----- SBL2-S7 未使用
----- ----------------- ----- SBL2-S8 未使用
40047906 SBL2 RELAY CABLE ASM SBL1-SBL2 间中转
40047920 OUT SENS CABLE ASM SBR1-1 SBR1-S1
40047921 BU PIN-R SENS CABLE ASM SBR1-2 SBR1-S2
SBR1-3 SBR1-S3
40047922 WAIT-R SENS CABLE ASM
SBR1-4 SBR1-S4
SBR1-5 SBR1-S5
40047923 STOP-R SENS CABLE ASM
SBR1-6 SBR1-S6
SBR1-7 SBR1-S7
40047924 COUT-R SENS CABLE ASM
SBR1-8 SBR1-S8
40047925 BU ORG-R SENS CABLE ASM SBR2-1 SBR2-S1
40047926 BU LOCK-R SENS CABLE ASM SBR2-2 SBR2-S2
40047929 BPIN-R RCV SENS CABLE ASM SBR2-3 SBR2-S3
40047927 TPN-R SENS CABLE ASM SBR2-4 SBR2-S4
40047928 AWC-R SENS CABLE ASM SBR2-5 SBR2-S5
----- ----------------- ----- SBR2-S6 未使用
----- ----------------- ----- SBR2-S7 未使用
----- ----------------- ----- SBR2-S8 未使用
40047907 SBR2 RELAY CABLE ASM SBL1-SBL2 间中转
SBL1
SBL2 SBR1
SBR2
装置正面側
装置正面侧
