Rev1.00
维修调整要领书
13-34

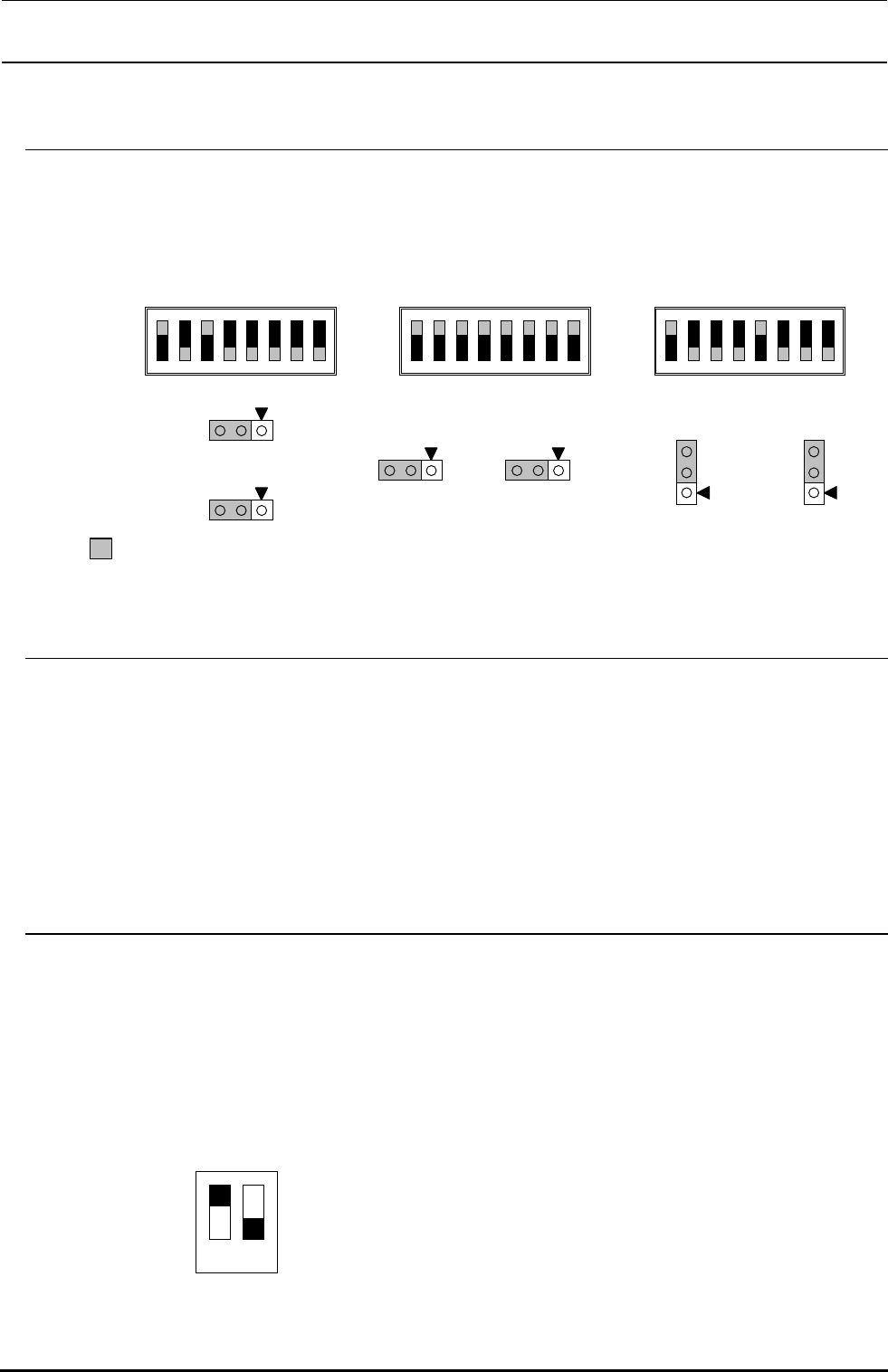

13-7-2． BASE-CARRY中转基板的调整
传送装置使用的 BASE-CARRY 中转基板跨接 DIP-SW 交货时已经设定，安装基板组件时请进行确认。
各跨接开关 DIP－SW 的设定如下。
13-7-3． 步进驱动器的调整
传送装置的传送马达和支撑台/自动基板宽度调马达使用步进马达。
为了正确地转动步进马达，需要调整５相步进驱动器。
• IN、中心、OUT 传送马达(传送步进马达) HM001320000 5 相步进驱动器
• 支撑台/宽度调马达(非 EN 规格时) HX004200000 5 相步进驱动器
• 支撑台/宽度调马达(EN 规格时) HX005450000 5 相步进驱动器
13-7-3-1. 传送步进马达驱动电流的调整
＜调整步骤＞
① 调整前，请确认『DC 电源输出电压的调整』。
② 转动传送步进马达，用数字万能表测定 5 相步进驱动器上的『CP1』，『CP2』端子的电压。
数字万用表的连接，『CP1』为”＋”，『CP2』为”－”。
③ 慢慢转动『ＲＵＮ』旋钮，让『CP1』～『CP2』之间的电压为 2.8V±0.01V
｡
④ 请把步进驱动器上的直插式 SW 设定如下图所示。
・规格值
驱动电流：1.4A±0.005A/相
（ CP1-CP2之间的电压为2.8V±0.01V）
ON
1 2
1.ON
2.OFF
图 13-7-3-1-1 设定开关的设定
部がスイッチの設定位置、及びリセ
プ
タクルの取付位置となります。
Ｎ
1
2
3
4
5
6
7
8
SW3
Ｎ
1
2
3
4
5
6
7
8
SW2
Ｎ
1
2
3
4
5
6
7
8
SW4
W1
1
3
W2
1
3
1
3
W3
1
3
W4
3
1
W5
3
1
W6
部表示开关的设置位置及插座的安装位置。
Rev1.00
维修调整要领书
13-35

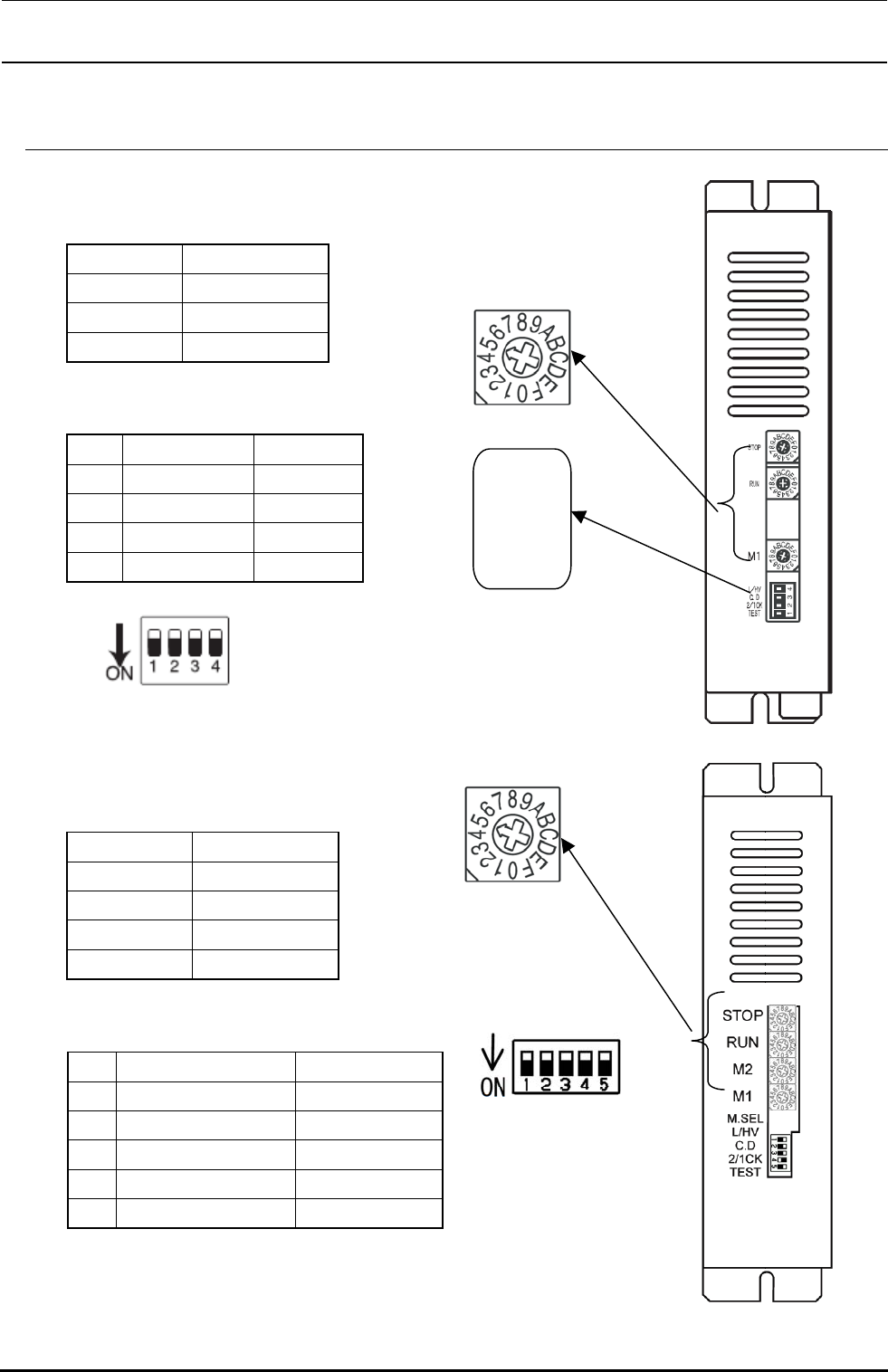

13-7-3-2. 支撑台/自动调宽用步进马达驱动器的设置
＜调整步骤 非 EN 机＞
① 把设定用的旋转开关设定如下表所示。
SW 名称 设定值
STOP 5
RUN C
M1 0
② 设定用的直插式 SW 设定如下表所示。
No. SW 名称 设定值
1 TEST OFF
2 2/1CK OFF
3 C.D OFF
4 L/HV ON
＜调整步骤 EN机＞
① 把设定用的旋转开关设定如下表所示。
SW 名称 设定值
STOP 5
RUN C
M2 0
M1 0
② 设定用的直插式 SW 设定如下表所示。
No. SW 名称 设定值
1 TEST OFF
2 2/1CK OFF
3 C.D OFF
4 L/HV ON
5 M.SEL OFF
开关杆位置：
下为ON，上为OFF
开关杆位置：
下为ON，上为OFF
旋转部箭头指向设定值。
STOP
RUN
M1
L/HV
C.D
2/1CK
TEST
Rev1.00
维修调整要领书
13-36
13-8． 贴装头装置
请参照 QA 表 10-8 页“Head 真空电平以及温度传感器输出电平”。
