Rev1.00
维修调整要领书
13-37
13-9． 护罩关系
13-9-1． 操作装置的构成
操作装置由以下 4 种电路基板构成。
① 40047520 操作电路基板前面组件 (OPERATION PCB FRONT ASM)
② 40047542 操作电路基板背面组件 (OPERATION PCB REAR ASM)
EN 机时
① 40047543 操作电路基板前面组件 (EN) (OPERATION PCB FRONT ASM (EN))
② 40047544 操作电路基板背面组件 (EN) (OPERATION PCB REAR ASM (EN))
13-9-2． 操作电路基板的跨接设定
操作电路基板前面组件以及操作电路基板背面组件的跨接设定的确认按照图 13-9-2-1 进行，操作电路
基板前面组件（EN）以及操作电路基板背面组件（EN）的跨接设定的确认按照图 13-9-2-2 进行。

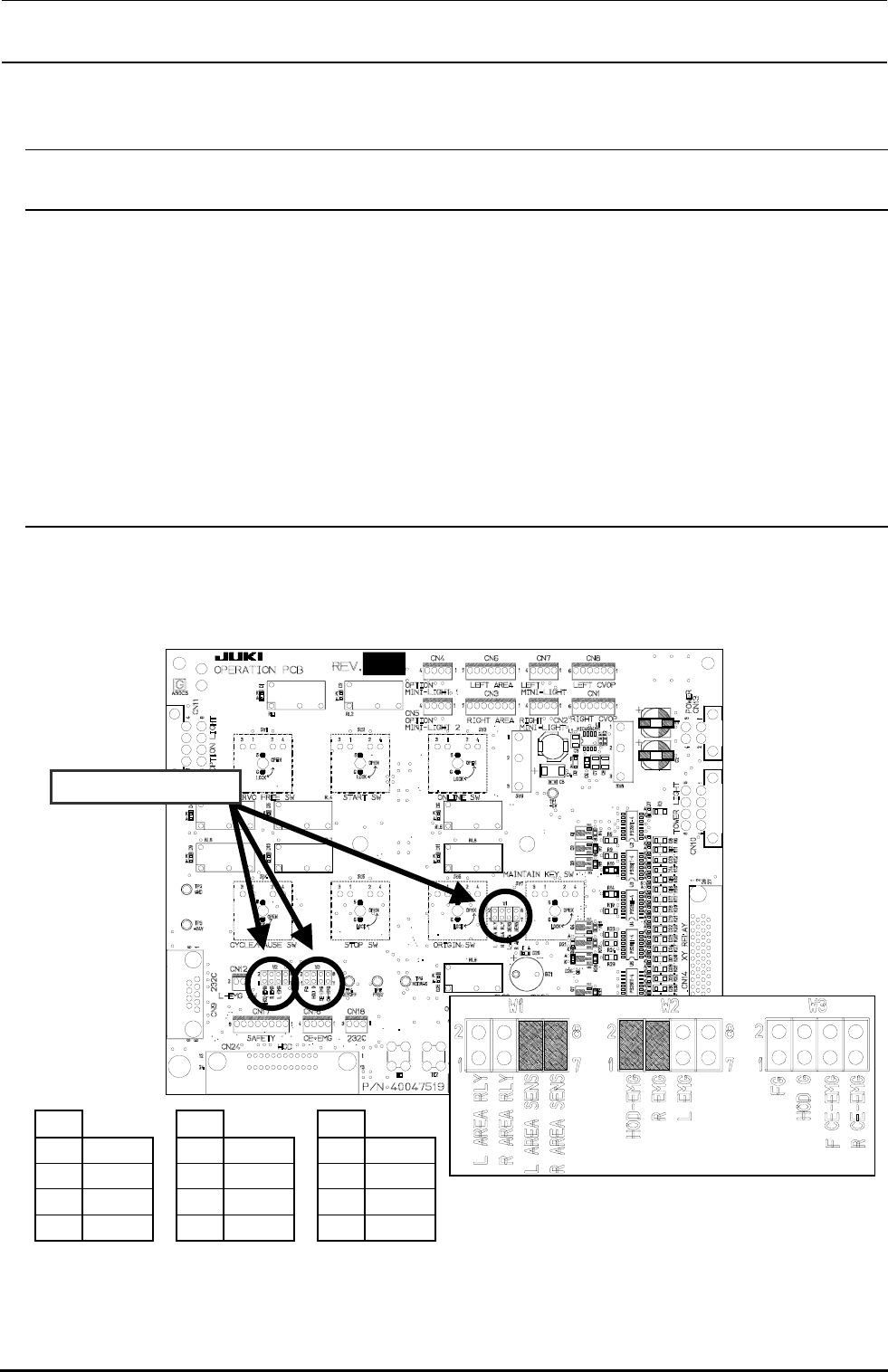

① 操作电路基板跨接设定
W1
W2
W3
1-2
Open
1-2
Short
1-2
Open
3-4
Open
3-4
Short
3-4
Open
5-6
Short
5-6
Open
5-6
Open
7-8
Short
7-8
Open
7-8
Open
在直线集管 W1、W2、W3 的■部安装插座
图 13-9-2-1 操作电路基板组件的跨接设定
确认W1、W2、W3。
Rev1.00
维修调整要领书
13-38

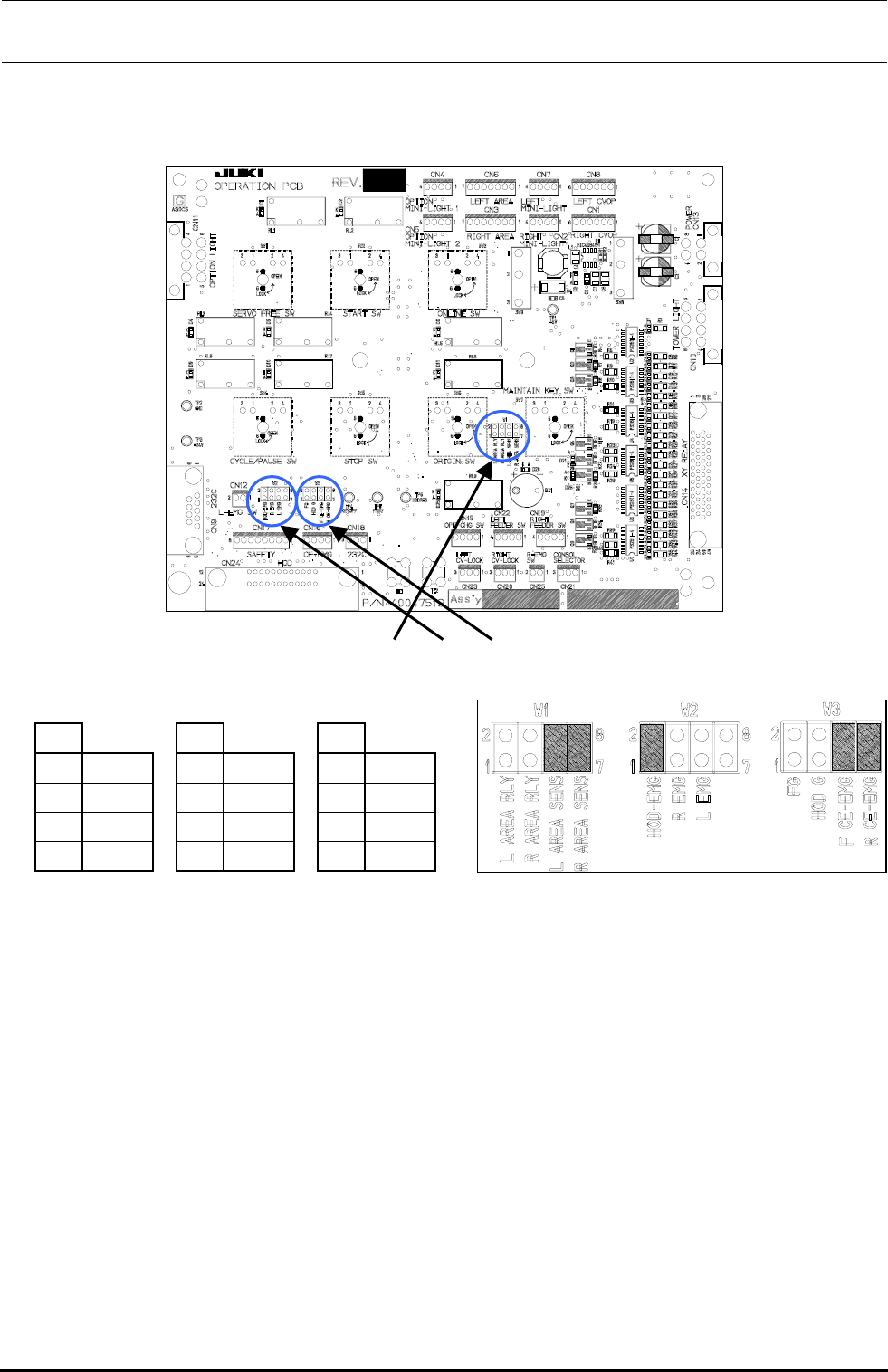

② 操作电路基板（EN）跨接设定
W1
W2
W3
1-2
Open
1-2
Short
1-2
Open
3-4
Open
3-4
Open
3-4
Open
5-6
Short
5-6
Open
5-6
Short
7-8
Short
7-8
Open
7-8
Short
在直线集管 W1、W2、W3 的■部安装插座
图 13-9-2-2 操作电路基板跨接设定（EN 規格）
确认W1、W2、W3。
Rev1.00
维修调整要领书
13-39

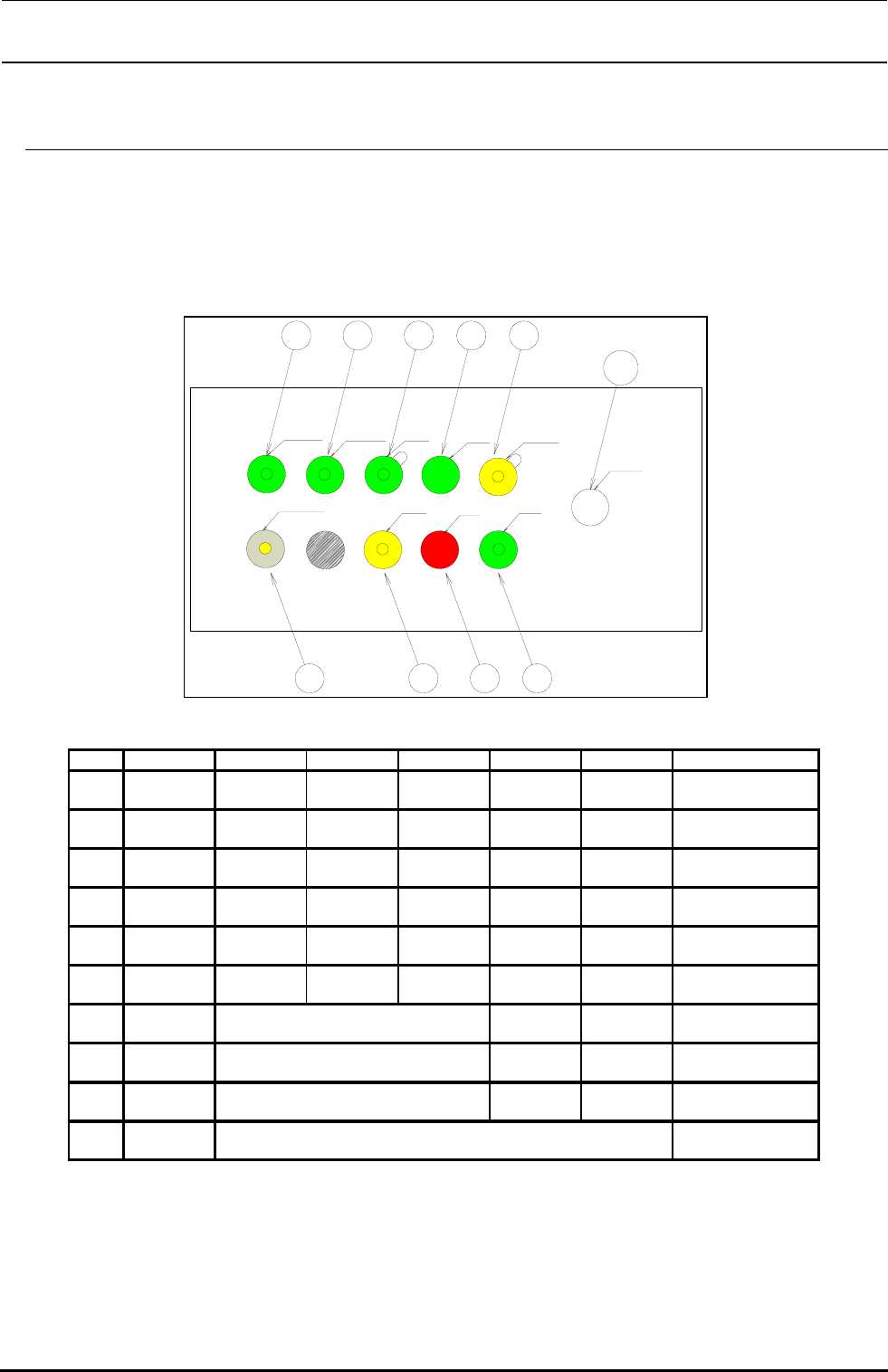

13-9-3． 操作SW电路基板开关的安装
操作 SW 电路基板上的插座，请按照下列规格安装起动开关、停止开关等按键开关。
1） 组成
（1）ST 正面
No.
开关名称 元件
作动器 发光二极管 监视窗 透镜
备注
SW1
ONLINE HA005340010 HA005340020 HA005340070 HA00534004A HA00552001B
监视窗附带盖罩
SW2
ORIGIN HA005340010 HA005340020 HA00534007A HA005520030 HA00552001A
SW3
START HA005340010 HA005340020 - HA005520030 HA00552001B
SW4
STOP HA005340010 HA005340020 - HA005520030 HA005520010
SW5
SERVO FREE HA005340010 HA005340020 HA00534007A HA00534004A HA00552001A
监视窗附带盖罩
HA00552001B
SW6
CYCLE HA005340010 HA005340020
40048035 HA005530010
HA005340070 HA005520030
HA005530020
SW8
RIGHT
FEEDER
40048034 HA005530010 HA005530020
SW7
LEFT
FEEDER
HA00553002A
OPTION
(REAR MONITOR)
SW10
EMERGENCY 40047489
SW9
CONCOLE
CHENGE
40048036 HA005530010
LEFT FEEDER
RIGHT FEEDER ONLINE
START SERVO FREE
CONSOLE CHANGE
ORIGIN
STOP
CYCLE
EMERGENCY
SW1
SW2
SW3 SW5 SW7 SW8
SW9
SW10
SW4 SW6
[Option]
