1-1-3． 磁性膜的间隙

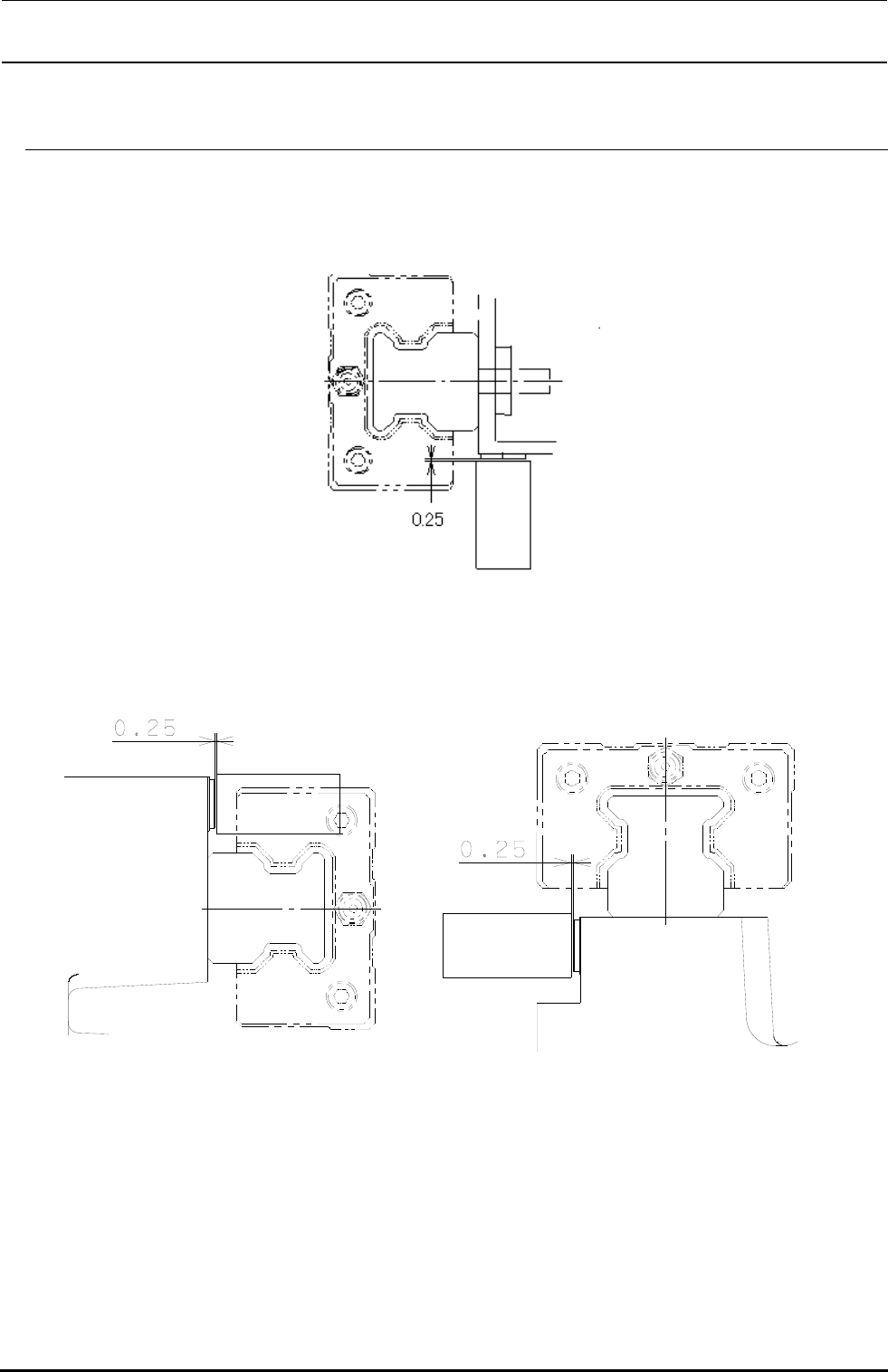

1） 拧松固定传感器的螺钉，在磁性膜和传感器贴装头的间隙里插入 t0.25 的工具。
2） 拧紧螺钉，拔出 t0.25 的工具。
图 1-1-3-1 （X 轴）
图 1-1-3-2 （Y 轴）
Rev1.00
维修调整要领书
1-5
1-2． 限制传感器、原点附近传感器的更换
1） 只更换传感器的时候，没有必要调整位置。
2） 支架也一起更换的时候，需要调整位置。
※ X轴的原点成了电磁标尺的 Z 相。因此，X 轴上没有原点传感器。
1-2-1． X＋/－LIMIT SENSOR、X NEAR SENSOR的更换
图 1-2-1-1

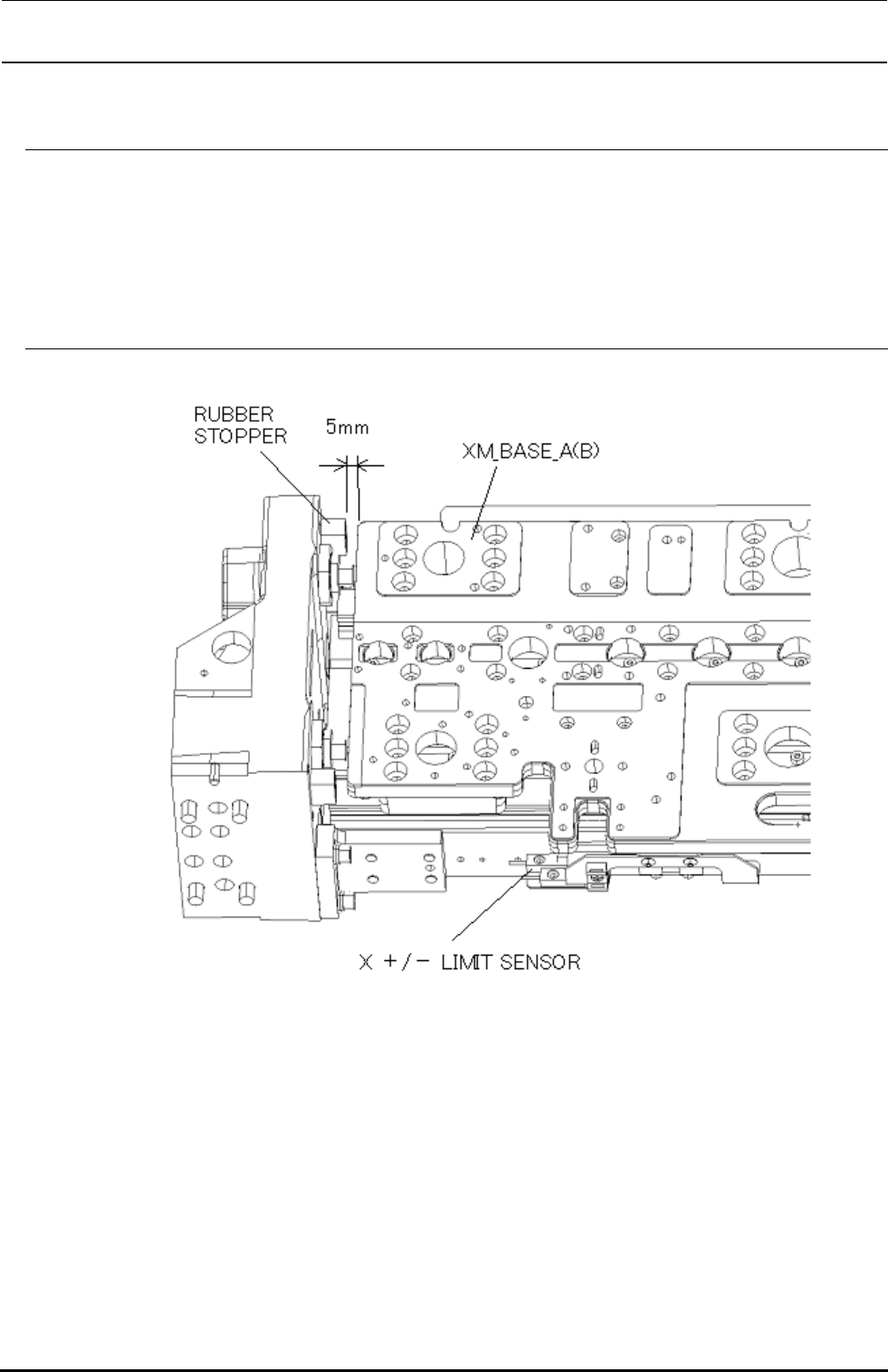

1） 若各个 RUBBER STOPPER 和 XM BASE A（或 B）的距离为 5mm 的话，进行调整使各个 LIMIT SENSOR
为开，然后拧紧螺钉。
Rev1.00
维修调整要领书
1-6
1-2-2． Y＋/－LIMIT SENSOR、YB NEAR SENSOR的更换

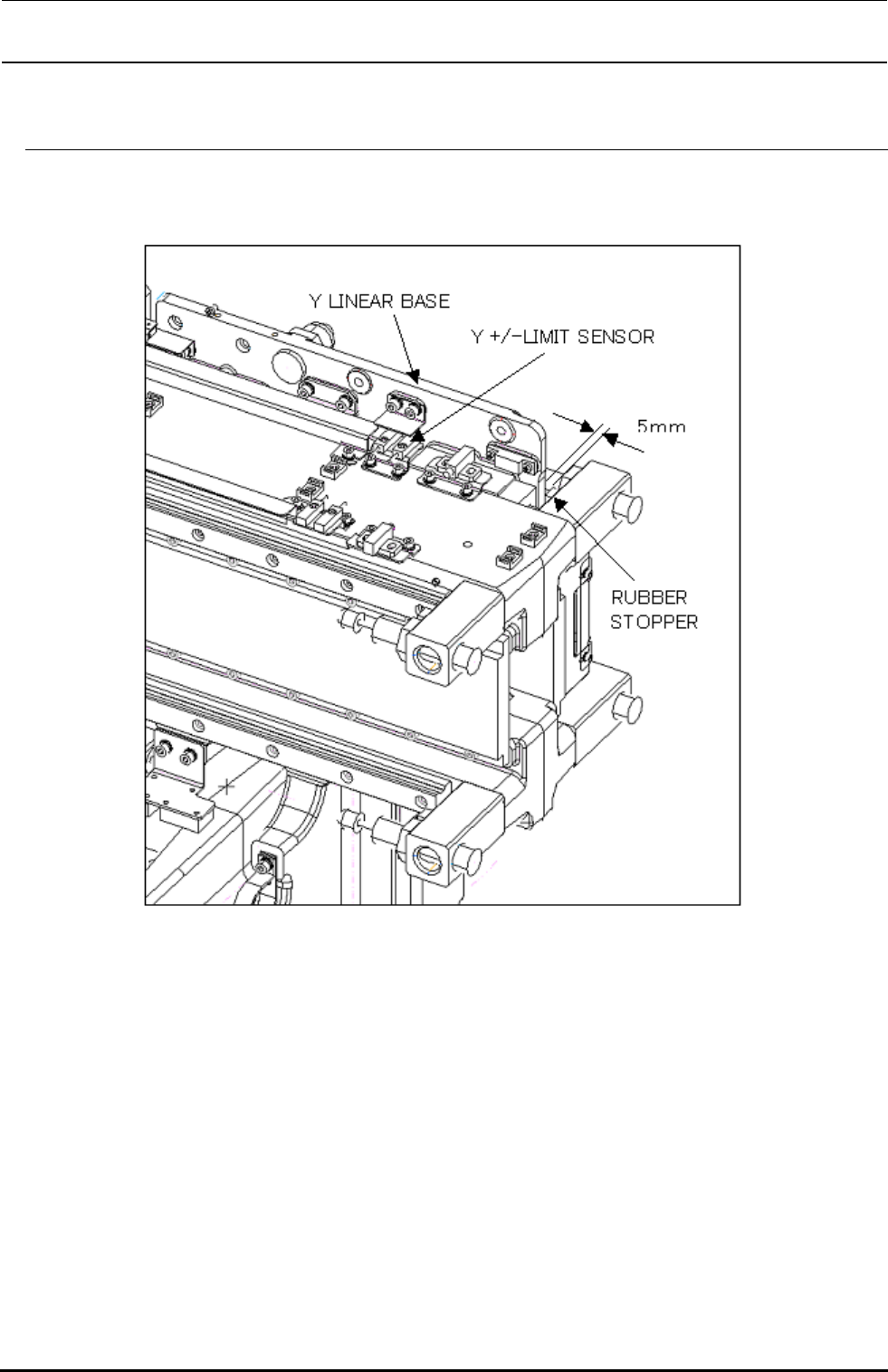

1） 若各个 RUBBER STOPPER 和 Y LINEAR BASE 的距离为 5mm 的话，进行调整使各个 LIMIT SENSOR
为开，然后拧紧螺钉。
图 1-2-2-1 Y＋/－LIMIT SENSOR、YB NEAR SENSOR 的更换
