Rev1.00
维修调整要领书
13-48
【LED 的意义】
No. 颜色 意义 状态
LD1 橙 +3.3V 电源
正常 ：亮灯
LD2 橙 EtherSlave 用+3.3V 电源 正常 ：亮灯
LD3 橙 +5V 电源 正常 ：亮灯
LD4 绿 YL (LF)_A 相 直尺 A 相信号 H/L ：亮灯／熄灯
LD5 绿 YL (LF)_B 相 直尺 B 相信号 H/L ：亮灯／熄灯
LD6 橙 YL (LF)_原点传感器 原点传感器检知 ：亮灯
LD7 绿 YR (LF)_A 相 直尺 A 相信号 H/L ：亮灯／熄灯
LD8 绿 YR (LF)_B 相 直尺 B 相信号 H/L ：亮灯／熄灯
LD9 橙 YR (LF)_原点传感器 原点传感器检知 ：亮灯
LD10 绿 YL (LR)_A 相 直尺 A 相信号 H/L ：亮灯／熄灯
LD11 绿 YL (LR)_B 相 直尺 B 相信号 H/L ：亮灯／熄灯
LD12 橙 YL (LR)_原点传感器 原点传感器检知 ：亮灯
LD13 绿 YR (LR)_A 相 直尺 A 相信号 H/L ：亮灯／熄灯
LD14 绿 YR (LR)_B 相 直尺 B 相信号 H/L ：亮灯／熄灯
LD15 橙 YR (LR)_原点传感器 原点传感器检知 ：亮灯
LD16 绿 YL (RF)_A 相 直尺 A 相信号 H/L ：亮灯／熄灯
LD17 绿 YL (RF)_B 相 直尺 B 相信号 H/L ：亮灯／熄灯
LD18 橙 YL (RF)_原点传感器 原点传感器检知 ：亮灯
LD19 绿 YR (RF)_A 相 直尺 A 相信号 H/L ：亮灯／熄灯
LD20 绿 YR (RF)_B 相 直尺 B 相信号 H/L ：亮灯／熄灯
LD21 橙 YR (RF)_原点传感器 原点传感器检知 ：亮灯
LD22 绿 YL (RR)_A 相 直尺 A 相信号 H/L ：亮灯／熄灯
LD23 绿 YL (RR)_B 相 直尺 B 相信号 H/L ：亮灯／熄灯
LD24 橙 YL (RR)_原点传感器 原点传感器检知 ：亮灯
LD25 绿 YR (RR)_A 相 直尺 A 相信号 H/L ：亮灯／熄灯
LD26 绿 YR (RR)_B 相 直尺 B 相信号 H/L ：亮灯／熄灯
LD27 橙 YR (RR)_原点传感器 原点传感器检知 ：亮灯
LD28 红 操作 I/F 用 FPGA 配置 配置结束 ：亮灯
LD29 红 控制台切换 前面有效 ：亮灯，后面无效：熄灯
LD30 黄 未使用 －
LD31 黄 未使用 －
LD32 黄 未使用 －
LD33 黄 未使用 －
LD34 红 Ether 通讯用 FPGA 配置 配置结束 ：亮灯
LD35 蓝 未使用 －
LD36 蓝 AreaEMG 区域传感器检知：熄灯（但由于 SW3_6=OFF 常常亮灯）
LD37 蓝 轴 LimEMG 軸 Lim 传感器检知：熄灯（但由于 SW3_7=OFF 常常亮灯）
LD38 蓝 PowerMonEMG (EN) PowerMon 检知：熄灯（但由于 SW3_8=OFF 常常亮灯）
Rev1.00
维修调整要领书
14-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
14 供料器部位标尺

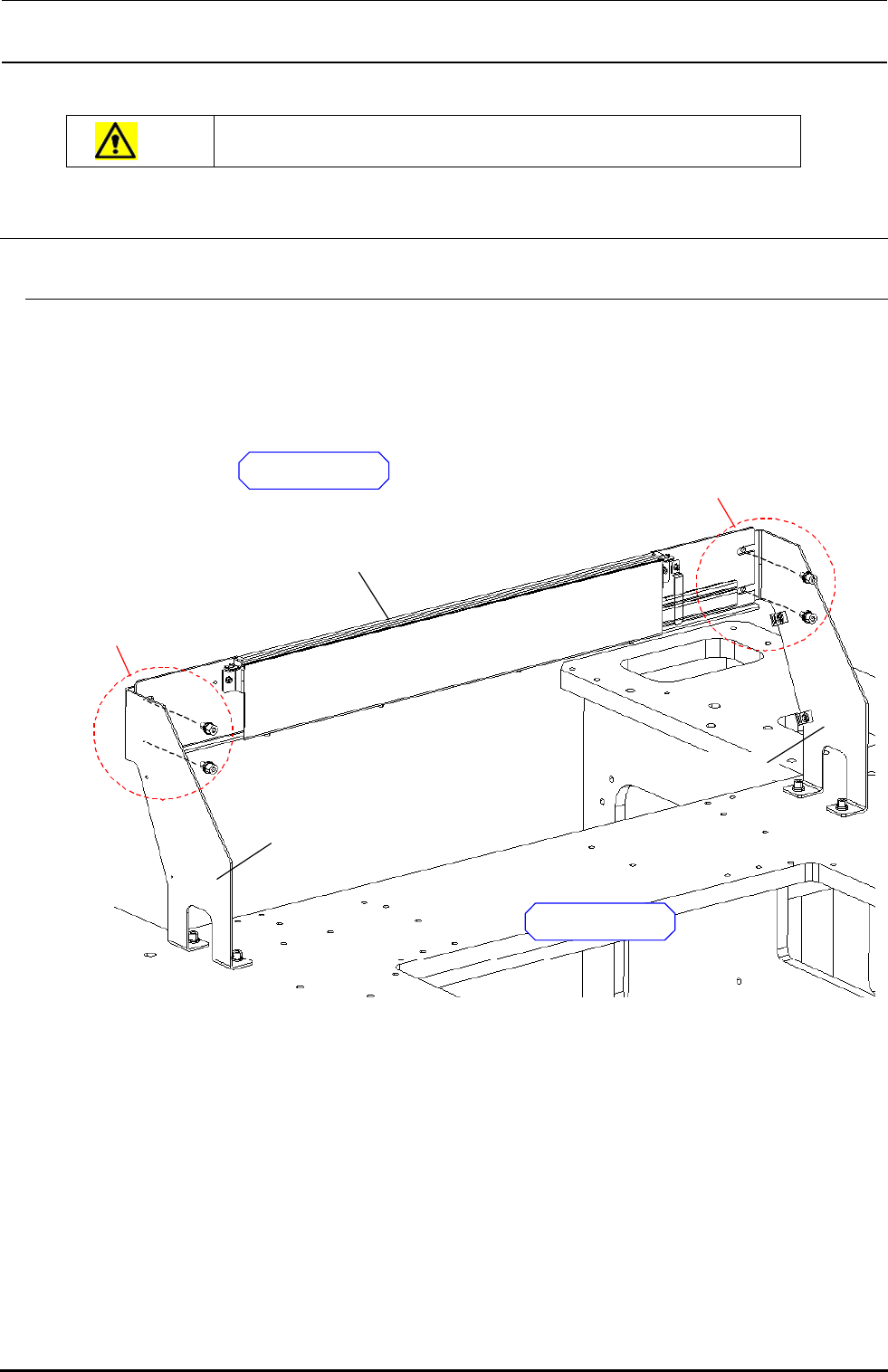

14-1． FPI的拆卸
如下图所示，FPI 支架组被用 M16×12 的带垫片内六角螺钉固定在被固定在底座架上的 FPI 支架 L/R
上。
取下 4 个螺钉，拆下 FPI 支架组件。
图 14-1
FPI BRACKET R
FPI BRACKET L
FPI BRACKET ASM
带垫片内六角螺钉
（M16×12）
2
处
带垫片内六角螺钉
（M16×12）
2处
机
器
内侧
机
器
外侧
Rev1.00
维修调整要领书
14-2
FPI 内部零件构成（前）
下图是在 LF 上的构成图，在 LR 构成图上 FPI 电缆的引出方向是相反的。
图 14-2
E6066729000
FPI 保护罩U30 1处
SM6030402TN
M3×4 2处
WP0320501SC
平垫圈M3 2处
40047371
FPI支架 1处
SM5030801SC
M3×8 6处
E4901760000
石墨尼龙塑料推力垫圈 6处
E2143715000
定时器隔片 6处
E86267290A0
FPI LED基板组件 3处
E6065729000
FPI 保护罩B30 1处
SM6030402TN
M3×4 2处
SM6030402TN
M3×4 4处
WP0320501SC
平垫圈M3 2处
E6068729000
电器配线加紧器 3处
WP0320501SC
平垫圈M3 3处
SM6030402TN
M3×4 3处
CN561
CN551
CN541
40047994
FPI LED电缆2（F）组件 1处
40047993
FPI LED电缆1（F）组件 1处
