Rev1.00 维修调整要领书 15-1 15 FX-3 夹具表 货号 品名 用途 图 备考 40046647 JIG NOZZLE LNC 激光偏差 LNC60 用 E3622721000 CAL 部件 A 贴装投偏差 KE2000 系列 KE700 系列共用 40069017 OCC_FOCUS_ AJUST_JIG_A SSY OCC 摄像机焦距 调整 FX-3 用 E2106998000 摄像机调整 夹具 OCC 摄像机偏差 K…
Rev1.00
维修调整要领书
14-3

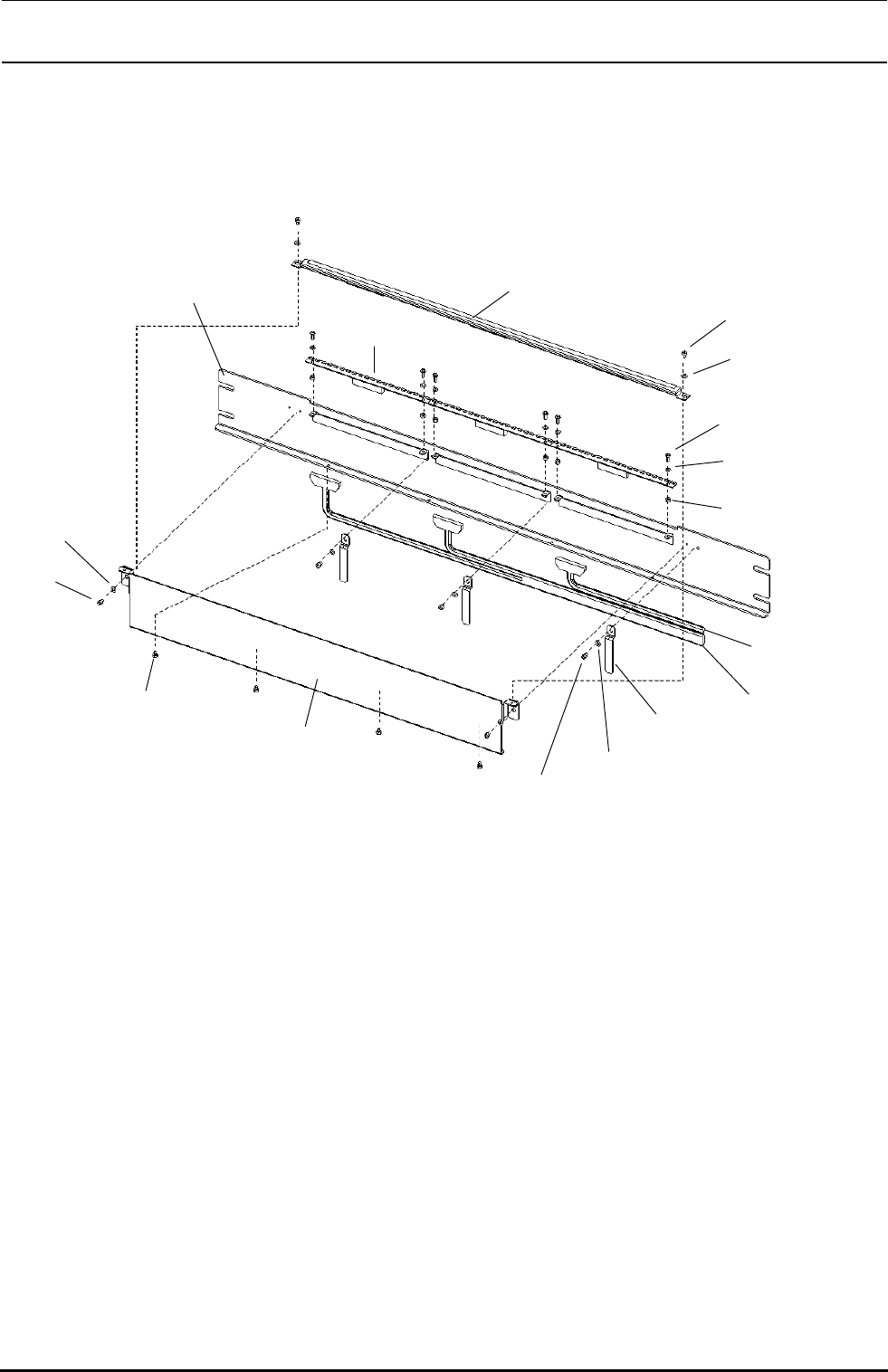

FPI 内部零件构成（后）
下图是在 LR 上的构成图，在 RR 构成图上 FPI 电缆的引出方向是相反的。
图 14-3
E6066729000
FPI 保护罩U30 1处
SM6030402TN
M3×4 2处
WP0320501SC
平垫圈M3 2处
40047371
FPI支架 1处
SM5030801SC
M3×8 6处
E4901760000
石墨尼龙塑料推力垫圈 6处
E2143715000
定时器隔片 6处
E86267290A0
FPI LED基板组件 3处
E6065729000
FPI 保护罩B30 1处
SM6030402TN
M3×4 2处
SM6030402TN
M3×4 4处
WP0320501SC
平垫圈M3 2处
E6068729000
电器配线加紧器 3处
WP0320501SC
平垫圈M3 3处
SM6030402TN
M3×4 3处
CN561
CN551
CN541
40048173
FPI LED电缆2（R）组件 1处
40048172
FPI LED电缆1（R）组件 1处
Rev1.00
维修调整要领书
15-1
15 FX-3 夹具表
货号 品名 用途 图 备考
40046647 JIG NOZZLE
LNC
激光偏差 LNC60 用
E3622721000 CAL 部件 A 贴装投偏差 KE2000 系列
KE700 系列共用
40069017
OCC_FOCUS_
AJUST_JIG_A
SSY
OCC 摄像机焦距
调整
FX-3 用
E2106998000 摄像机调整
夹具
OCC 摄像机偏差 KE2000 系列
KE700 系列共用
E2107998000 陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE2000 系列共用
40053310 ATC
偏差部 70
ATC 偏差
（组装位置）
KE-2070 用
40035256 ATC
HIGHT JIG
ATC 偏差
（高度位置）
KE2000 系列共用
E2101998000 夹具吸嘴 A CVS 偏差
SOT 方向检查台
偏差
KE2000 系列共用
40001343 吸嘴装配
505
CVS 高度偏差
KE2000 系列共用
40001346
吸嘴装配
508
激光偏差
贴装头偏差
ATC 偏差等
KE2000 系列共用
Rev1.00
维修调整要领书
15-2
货号 品名 用途 图 备考
E62607050A0A 主供料器组
吸附基准位置
偏差
TF 间隔位置调整用相
同
40069368 X MSC
安装夹具
X 磁标尺
粘贴夹具
FX-3 用
40008106 MSC 清除
夹具
磁标尺探测器
贴装头调整用
T 0.25mm
T 0.35mm
T 0.45mm
