Rev1.00 维修调整要领书 15-2 货号 品名 用途 图 备考 E62607050A0A 主供料器组 吸附基准位置 偏差 TF 间隔位置调整用相 同 40069368 X MSC 安装夹具 X 磁标尺 粘贴夹具 FX-3 用 40008106 MSC 清除 夹具 磁标尺探测器 贴装头调整用 T 0.25mm T 0.35mm T 0.45mm
Rev1.00
维修调整要领书
15-1

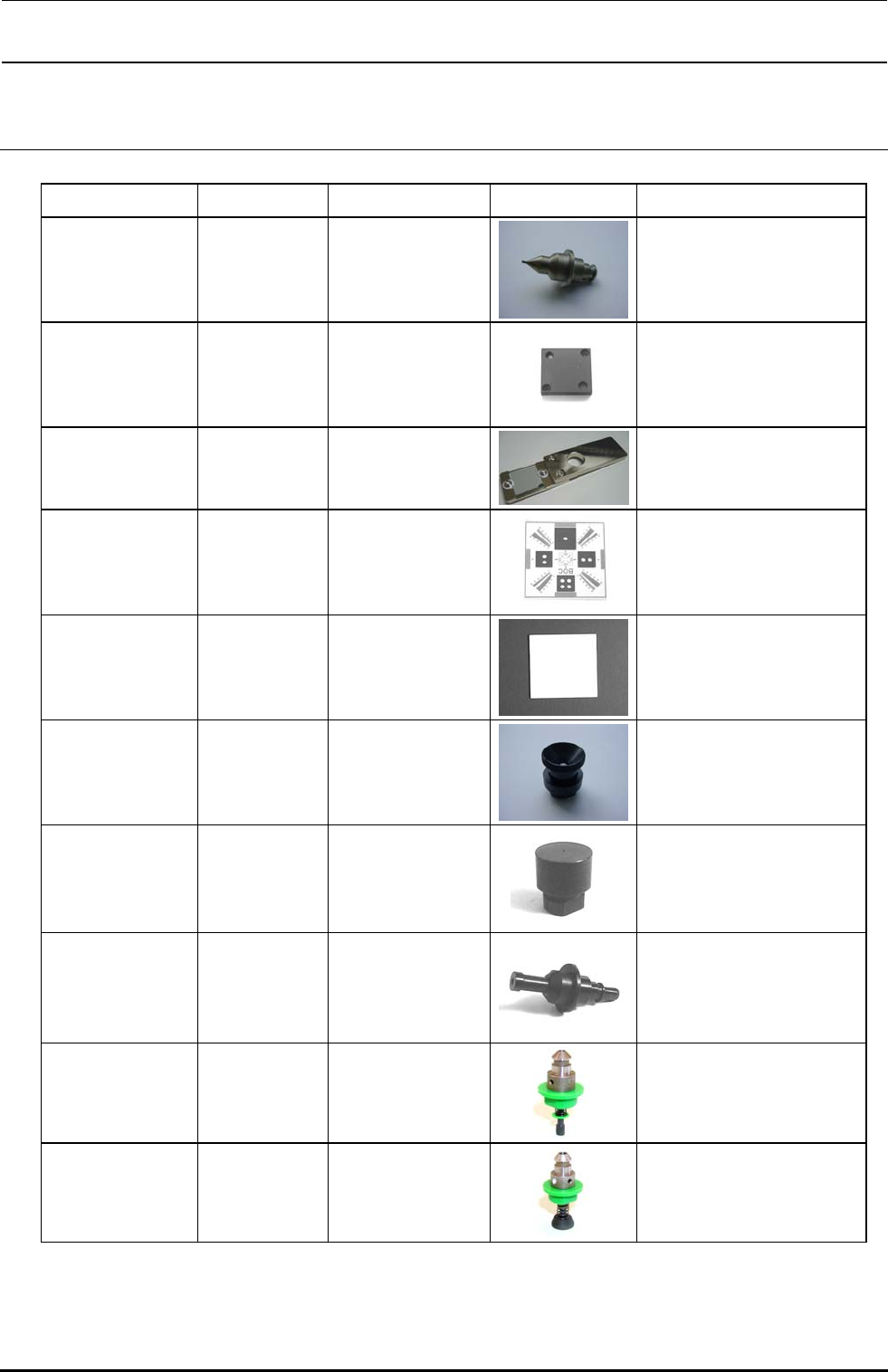

15 FX-3 夹具表
货号 品名 用途 图 备考
40046647 JIG NOZZLE
LNC
激光偏差 LNC60 用
E3622721000 CAL 部件 A 贴装投偏差 KE2000 系列
KE700 系列共用
40069017
OCC_FOCUS_
AJUST_JIG_A
SSY
OCC 摄像机焦距
调整
FX-3 用
E2106998000 摄像机调整
夹具
OCC 摄像机偏差 KE2000 系列
KE700 系列共用
E2107998000 陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE2000 系列共用
40053310 ATC
偏差部 70
ATC 偏差
（组装位置）
KE-2070 用
40035256 ATC
HIGHT JIG
ATC 偏差
（高度位置）
KE2000 系列共用
E2101998000 夹具吸嘴 A CVS 偏差
SOT 方向检查台
偏差
KE2000 系列共用
40001343 吸嘴装配
505
CVS 高度偏差
KE2000 系列共用
40001346
吸嘴装配
508
激光偏差
贴装头偏差
ATC 偏差等
KE2000 系列共用
Rev1.00
维修调整要领书

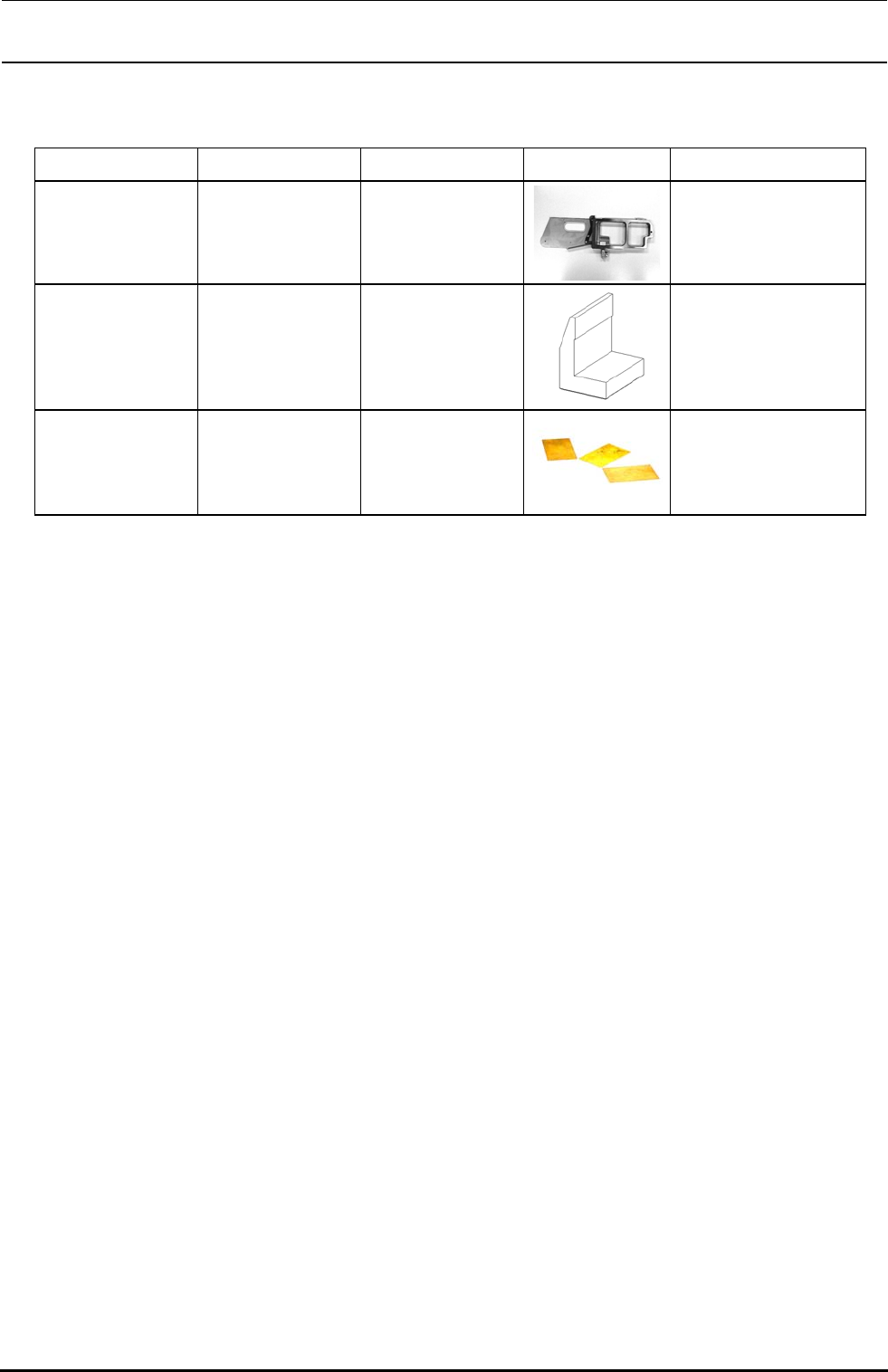

15-2
货号 品名 用途 图 备考
E62607050A0A 主供料器组
吸附基准位置
偏差
TF 间隔位置调整用相
同
40069368 X MSC
安装夹具
X 磁标尺
粘贴夹具
FX-3 用
40008106 MSC 清除
夹具
磁标尺探测器
贴装头调整用
T 0.25mm
T 0.35mm
T 0.45mm
◆修订履历
改版 日期 修订页 修订内容 备注
1.00 2008.03 初版
