Rev1.00 维修调整要领书 1-9 1-4-2 ． Y 轴塑料导轨的更换 1 ） 拆下固定 Y 电缆拖链的螺钉、六角螺母。 2 ） 打开 X 电缆拖链的平面，拆下扎线进行交换。 3 ） 在塑料导轨内侧的 4 个面上厚厚地均匀地涂上润滑剂。 （涂抹量的目标是润滑剂白白的一层能确认的程度） 4 ） 按照相反的顺序进行组装。此时，请注意塑料导轨内的扎线不要乱缠在一起。 ※ 涂抹润滑剂时，塑料导轨内的扎线也要进行确认根据需要请再次涂抹。 G…
Rev1.00
维修调整要领书
1-8
1-4． 塑料导轨的更换
1-4-1． X轴塑料导轨的更换
1） 拆下固定 X 电缆拖链的螺钉、六角螺母。
2） 打开 X 电缆拖链的平面，拆下扎线进行交换。
3） 在塑料导轨内侧的 4 个面上厚厚地均匀地涂上润滑剂。
（涂抹量的目标是润滑剂白白的一层能确认的程度）
4） 按照相反的顺序进行组装。此时，请注意塑料导轨内的扎线不要乱缠在一起。
※ 涂抹润滑剂时，塑料导轨内的扎线也要进行确认根据需要请再次涂抹。
GERALYN 润滑剂 (MGREAS400GA)

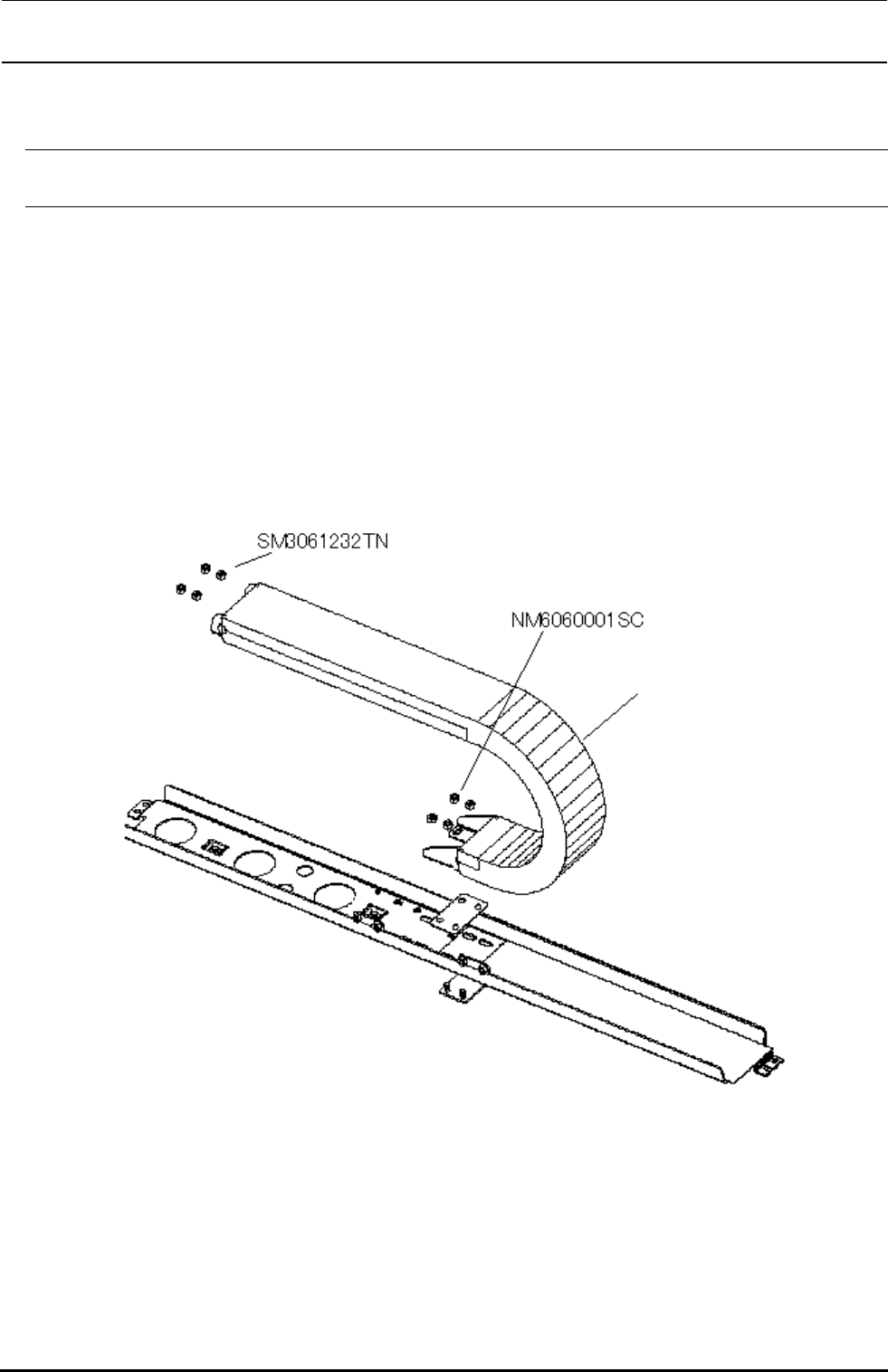

图 1-4-1-1 X 轴塑料导轨
电缆拖链
Rev1.00
维修调整要领书
1-9
1-4-2． Y轴塑料导轨的更换
1） 拆下固定 Y 电缆拖链的螺钉、六角螺母。
2） 打开 X 电缆拖链的平面，拆下扎线进行交换。
3） 在塑料导轨内侧的 4 个面上厚厚地均匀地涂上润滑剂。
（涂抹量的目标是润滑剂白白的一层能确认的程度）
4） 按照相反的顺序进行组装。此时，请注意塑料导轨内的扎线不要乱缠在一起。
※ 涂抹润滑剂时，塑料导轨内的扎线也要进行确认根据需要请再次涂抹。
GERALYN 润滑剂 (MGREAS400GA)

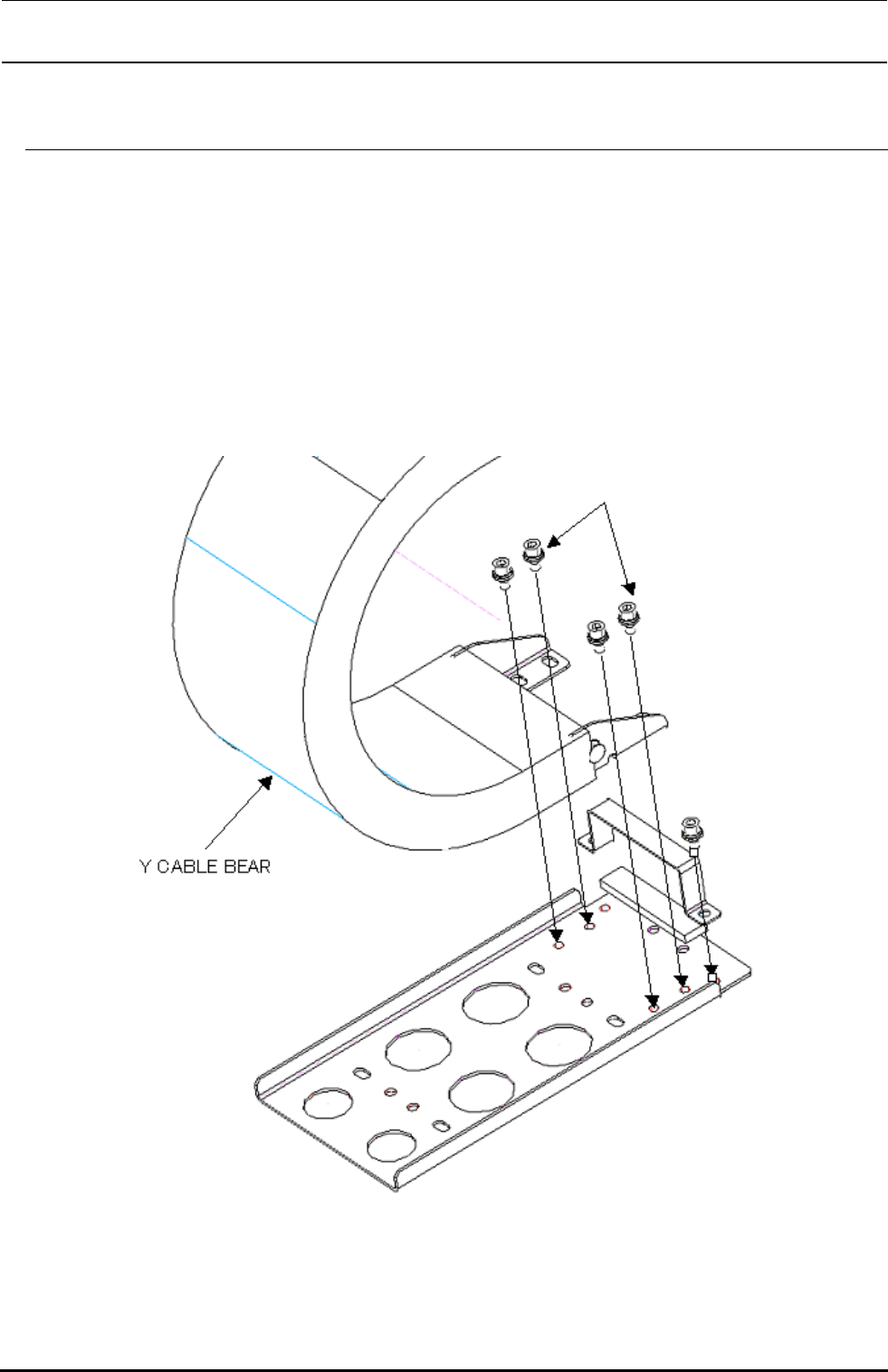

图 1-4-2-1 Y 轴塑料导轨
固定螺钉
Rev1.00
维修调整要领书
2-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
2 贴装头装置
2-1． 贴装头装置的更换和更换后的调整
2-1-1． LNC贴装头
1） 降下气压。
2） 先拆下①圆头螺钉（×4）、②圆头螺钉
（×6），再拆下插头保护罩、贴装头顶
部保护罩 L（R）。
3） 先拆下③带垫片内六角螺钉（×4），再
拆下贴装头电线导向。
4） 从动力插头底部拆下 Z 电动机动力线。
5） 先拆下④带垫片内六角螺钉（×4），再
拆下动力插头底座。
6） 拆下拉链软管内 Z 慢传感器电线的中转
插头。
图 2-1-1 贴装头装置
③ 带垫片内六角螺钉（×4）
贴装头电线导向
② 圆头螺钉（×4）
② 圆头螺钉（×6）
贴装头顶部保护罩 L（R）
插头保护罩
图 2-1-2 动力插头底座部
③带垫片内六角螺钉（×4）
Z 电动机动力线
动力插头底座
