Rev1.00
维修调整要领书
2-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
2 贴装头装置
2-1． 贴装头装置的更换和更换后的调整
2-1-1． LNC贴装头
1） 降下气压。
2） 先拆下①圆头螺钉（×4）、②圆头螺钉
（×6），再拆下插头保护罩、贴装头顶
部保护罩 L（R）。
3） 先拆下③带垫片内六角螺钉（×4），再
拆下贴装头电线导向。
4） 从动力插头底部拆下 Z 电动机动力线。
5） 先拆下④带垫片内六角螺钉（×4），再
拆下动力插头底座。
6） 拆下拉链软管内 Z 慢传感器电线的中转
插头。

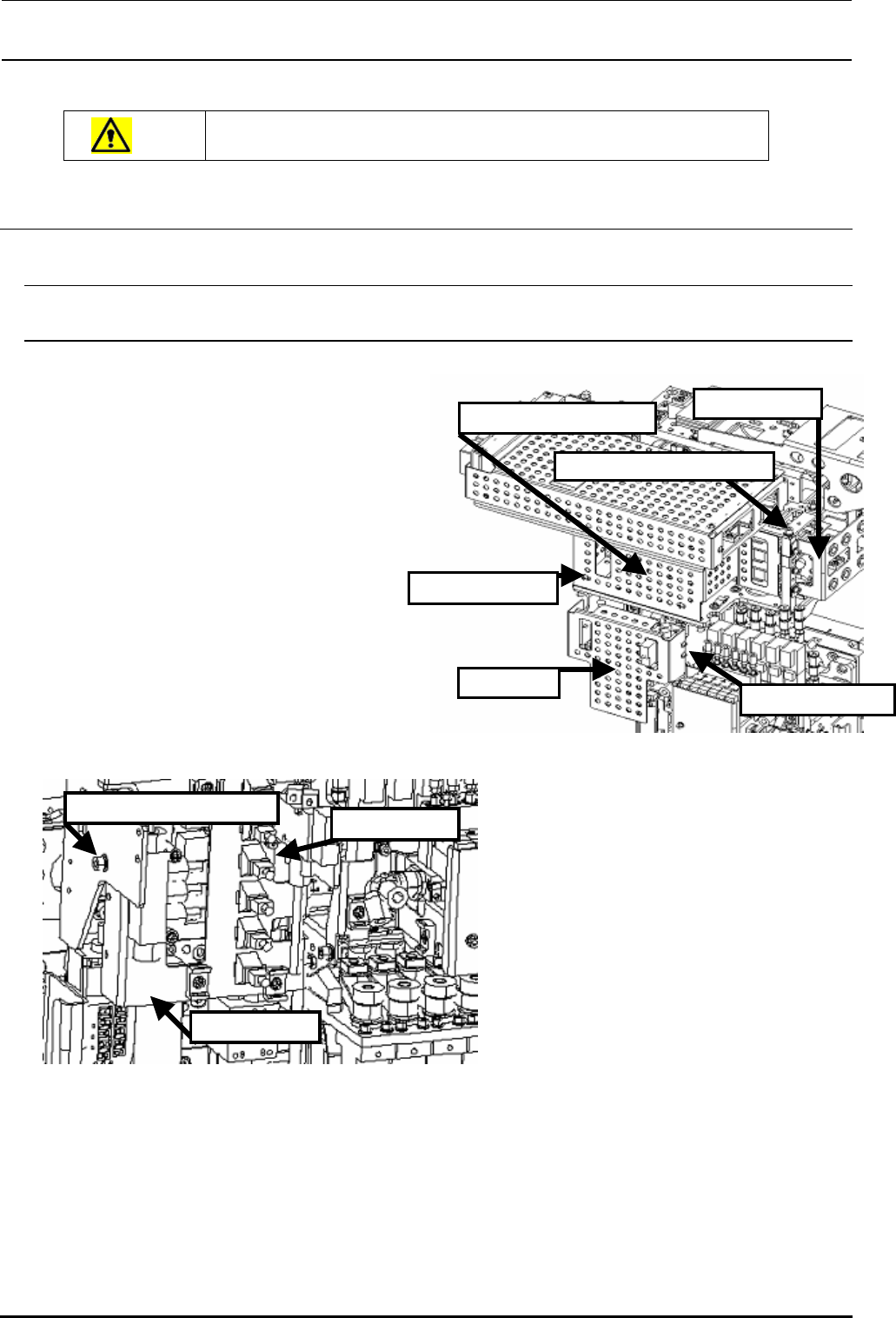

图 2-1-1 贴装头装置
③ 带垫片内六角螺钉（×4）
贴装头电线导向
② 圆头螺钉（×4）
② 圆头螺钉（×6）
贴装头顶部保护罩 L（R）
插头保护罩
图 2-1-2 动力插头底座部
③带垫片内六角螺钉（×4）
Z 电动机动力线
动力插头底座
Rev1.00
维修调整要领书
2-2
7） 从 Z 编码器中转基板中拆下 Z 编码器线。
8） 从三张 ZT 驱动基板中只拆下θ电动机的
插头。（共计 12 个）
9） 先拆下⑤带垫片内六角螺钉（×4），再 拆
HTP 杆 B（×2）。
10） 先拆下⑥带垫片内六角螺钉（×2），然 后
拆下最下面的 ZT 驱动支撑装置，拔出θ
电动机线。
11） 拆下 LNC60 的编码器以及 1394 电线。
12） 从贴装头支撑汽缸用连接头 Y 中拆下φ4 的空气
软管。
13） 拆下汽缸。（参照 2-5 项）
14） 先拆下空气软管（6×φ4、4×φ6）、⑦带垫片
内六角螺钉（×4），再拆下 SV 支撑装置 A 和电
磁阀。
15） 为了防止贴装头落下请边用手按住边对⑧带
垫片内六角螺钉
（×6）进行拆卸。请先拔掉 2 个平行销，再把贴装头抬起拆
下，注意不要碰到其他零部件。
16） 装配请按相反的步骤进行。
（图为 LF 贴装头。其他的贴装头也同样进行。）
※ 给贴装头安装螺钉（6 个）涂敷粘结剂 LOCTITE242 后，
请以安装扭矩 7.0Nm 进行固定。
※ 各马达插头请参照位置标签进行连接。
17） 更换贴装头后，需要重新输入 MS 参数。
输入项目请参照 2-8 项。
图 2-1-3 ＺＴ驱动基板部
⑤带垫片内六角螺钉（×4）
HTP 杆 B（×2）
⑥带垫片内六角螺钉（×4）
ZT 驱动支撑装置
图
2
-
1
-
4
电磁阀
⑦带垫片内六角螺钉（×4）
SV 支撑装置 A
电磁阀
图 2-1-5 贴装头装置
⑧ 带垫片内六角螺钉
（×6）
Rev1.00
维修调整要领书
2-3
2-2． 马达的更换
2-2-1． Z马达（ＬＮＣ贴装头）
更换了Ｚ马达之后，需要进行 Z 轴原点的位置调整，以及 Z 轴高度有关、激光有关的 MS 参数。（输入
项目请参照 2-8 项。）
1） 把 Z 电动机扎线从动力插头底部，Z 编码器中转基板中
拆下。
（参照 2-1 项 2）、4）、5）、7））
2） 先拧松 Z 电动机皮带轮的①小螺钉（×2）。
3） 先拆下皮带轮安装用的②带垫片内六角螺钉（×3）。然
后再边取出皮带轮边拆卸 Z 电动机。
4) 按照相反的顺序进行安装，最后进行皮带张力的调整。
＜皮带张力调整步骤＞
① 把螺丝插到 Z 马达的螺丝孔，朝箭头方向用杆张力 21.6N
（2.2kgf）的拉力，用安装螺丝固定。
张力计设置值（设计值）
• 张力计输入值
Ｗｅｉｇｈｔ：0.9g/m、Ｗｉｄｔｈ：8.0mm、Ｓｐａｎ：45mm
• 规格值： 10.5±1N
※ 在 Z 马达安装螺丝（3 个）上涂上锁定漆 242 后，拧紧固
定，转矩为 2.3Nm。
※ 固定 Z 马达皮带轮的固定螺丝时，
应注意 Z 马达轴的平部和皮带轮固定螺丝的方向。固定螺丝的紧
固转矩为 0.5Nm。
图 2-2-1-3 Z 电动机皮带轮的组装方法
在将 Z 轴抬到最上面的状态下，如果按
左图所示，在轴标记为 2 点钟方向的位
置或者轴的 D 形切面为图示的位置时将
Z 马达皮带轮固定，即达到 2）项的条件。
图 2-2-1-1 Ｚ电动机组装部
（俯视图）
①
②
图 2-2-1-2 同步皮带 Z
同步皮带 Z
21.6N
（2.2kgf）拉
