Rev1.00
维修调整要领书
2-10
2-8． 更换后重新调整项目一览
激光偏差 贴装头偏差 贴装综合偏差
贴装头组件 ○ ○ ○
Z 马达 ○
θ马达 ○
Z 传感器 ○
LNC60 ○ ○ ○
贴装头提升气缸
同步皮带 Z ○
同步皮带θ ○
Z 滑动轴 ○ ○ ○
ＭＳ参数请从左边按顺序输入。
更换贴装头装置组、Z 马达、同步皮带 Z 后进行激光偏差输入时，请将激光偏差的基板上面高度值置为
0 之后重新取得。如果仍是更换前的偏差值，有些情况下可能不能正确取得偏差或不能自动取得。
注意
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，也不
要将脸和头部靠近机器。
Rev1.00
维修调整要领书
3-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
3 贴装头周边部件
3-1． 电磁阀的更换
降低主体的原压力，进行更换。
1） 先拆下①带垫片内六角螺钉（×2）、②带垫片内六角螺钉（×2），再拆下 SV 保护罩，电线导向。
2） 先拆下③带垫片内六角螺钉（×2）、扎线、空气软管，再拆卸电磁阀主体。
3） 先拆卸④圆头螺钉（×2），再拆卸各电磁阀。（注意不要弄丢电磁阀背面的垫圈）
4） 装配请按相反的步骤进行。
5） 更换后请用手动控制贴装头真空计并按 ON/OFF 的方式进行确认。
①带垫片内六角螺钉（×2）
②带垫片内六角
螺钉（×2）
③带垫片内六角螺钉
（×2）
④圆头螺钉（×2）
真空破坏用电磁阀
真空发生用电磁阀

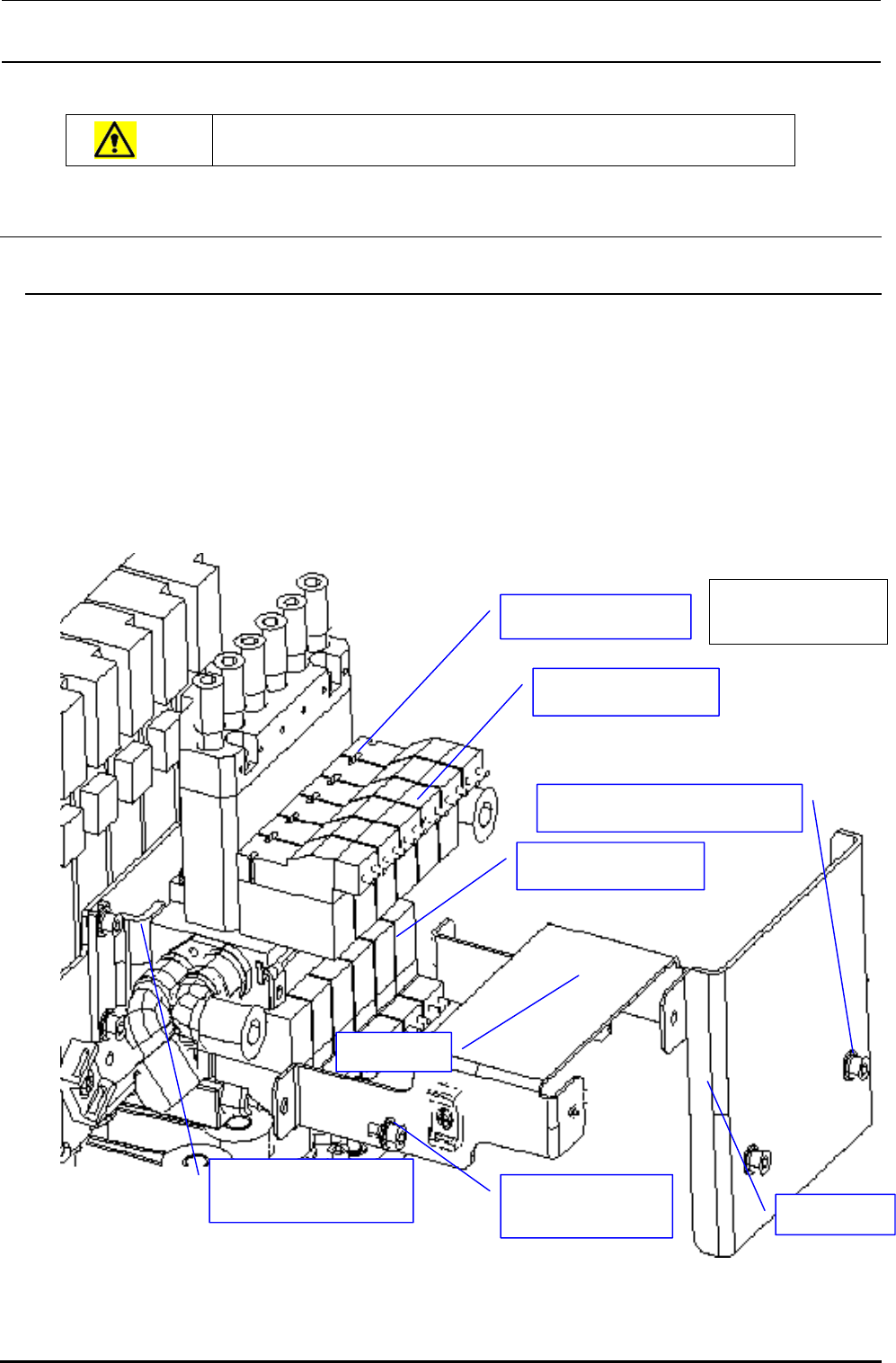

图 3-1 电磁阀的更换
SV 保护罩
电线导向
紧固扭矩：
0.15±0.02N·m
Rev1.00
维修调整要领书
3-2
3-2． 过滤器的更换
降低主体的原压力，进行更换。
• 贴装头过滤器的更换
1） 先拆卸① cap（×2）、② cap（×2），再拆卸过滤器箱 U。
（过滤器箱 U 下面有 O 形环。注意不要弄丢。）
2） 取出过滤器并进行更换。
3） 装配请按相反的步骤进行。
4） 更换后请用手动控制贴装头真空计并按 ON/OFF 的方式进行确认。
图 3-2 过滤器的更换
• 电磁阀大气开放用过滤器的更换
1） 先拆卸③带垫片内六角螺钉（×2）再拆卸 SV 保护罩。
2） 拧松④螺钉（×2），然后拆卸大气开放用过滤器。
（只要拧松螺钉就可以拆下过滤器）
3） 装配请按相反的步骤进行。
① cap（×2）
② cap（×2）
③带垫片内六角螺钉
（×2）
④带垫片内六角螺钉
（×2）
贴装头过滤器
大气开放用过滤器
紧固扭矩：
0.6N·m
紧固扭矩：
0.9N·m
