Rev1.00 维修调整要领书 3-5 3-3-4 ． 光学纤维往放大器的安装 把光学纤维有凸起侧插进放大器的没有 ＬＥＤ 侧。插到最 里面之后，把插头部顺时针方向转动，确认光 学纤维装置不能拔出来。 图 3-3-4 光学纤维装置的安装 3-3-5 ． 坏标记传感器组件的开关设定 请按照工厂出货时的设定使用 。 图 3-3-5 开关设定 凸起部 放大器 光学纤维装置 SET 按键 模式开关 → AUTO 动作模式 变换开关 → L ON…
Rev1.00
维修调整要领书
3-4
3-3-2． 传感器高度的调整
把坏标记传感器向 CAL 部上移动，把坏标记传感器面和 CAL
部上面的距离调整为 28 0
+05
mm，拧松 cap（2 处），移动 BM
镜头架，调整到规定值。
调整后，请用带垫片内六角螺钉固定好。
安装后，输入 MS 参数中的坏板标记传感器偏差。
（输入请参照 MS 参数。）
图 3-3-2 镜头的调整
注意
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，也不
要将脸和头部靠近机器。
3-3-3． 放大器部
1） 把放大器部分一边往下按一边往面前拉拆卸放大器部分。（图为 LF、RR 贴装头）
2） 装配请按相反的步骤进行。
LR、RF 贴装头也同样进行。
图 3-3-3 放大器的安装
CALﾌﾞﾛｯｸ
上面
BM 镜头架
带垫片内六角螺钉
CAL 部
上部
放大器
Rev1.00
维修调整要领书
3-5
3-3-4． 光学纤维往放大器的安装
把光学纤维有凸起侧插进放大器的没有ＬＥＤ侧。插到最里面之后，把插头部顺时针方向转动，确认光
学纤维装置不能拔出来。
图 3-3-4 光学纤维装置的安装
3-3-5． 坏标记传感器组件的开关设定
请按照工厂出货时的设定使用。
图 3-3-5 开关设定
凸起部
放大器
光学纤维装置
SET 按键
模式开关
→AUTO
动作模式
变换开关
→L ON
输出定时器
变换开关
→NORMAL
Rev1.00
维修调整要领书
3-6

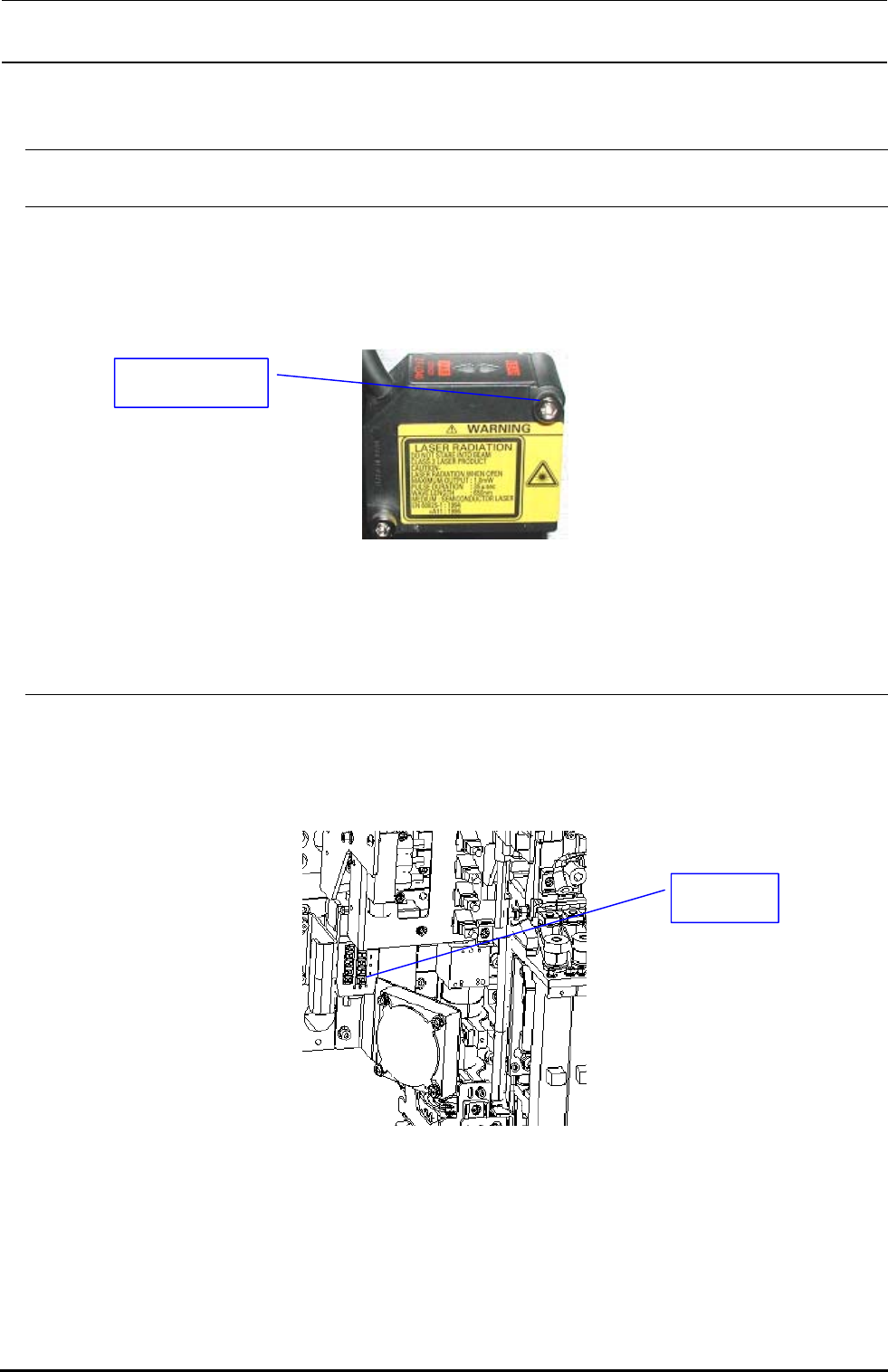

3-4． HMS的更换
3-4-1． HMS头部的更换
1） 先拆卸① cap（×2），再拆卸 HSM 头部。（图为 LF、RR 贴装头用）
2） 装配请按相反的步骤进行。
LR、RF 贴装头也同样进行。
图 3-4-1 HMS 头部的更换
3-4-2． 放大器的更换
1） 把放大器部一边往下按一边往前拉拆卸放大器部分。（图为 LF、RR 贴装头）
2） 装配请按相反的步骤进行。
LR、RF 贴装头也同样进行。
图 3-4-2 放大器的更换
① cap（×2）
放大器
