Rev1.00
维修调整要领书
4-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
4 OCC装配
4-1． OCC装配件更换
1） 请取下①带垫片内六角螺钉，卸下镜头组件。
2） 照明组件被②带垫片内六角螺钉所固定。
拆掉各个连接器，取下各自的安装螺钉，进行更换。
3) 安装时，请按照相反的顺序进行操作。
（请在①带垫片内六角螺钉（×2）、②M4 带垫片内六角螺钉（×2）上涂上粘结剂 LOCTITE242）
4） 更换镜头组件后，请进行焦点调整、MS 参数输入。
更换照明组件后，请进行 OCC 照明的调整。（参照 4-7 项 更换后的重新调整一览表）

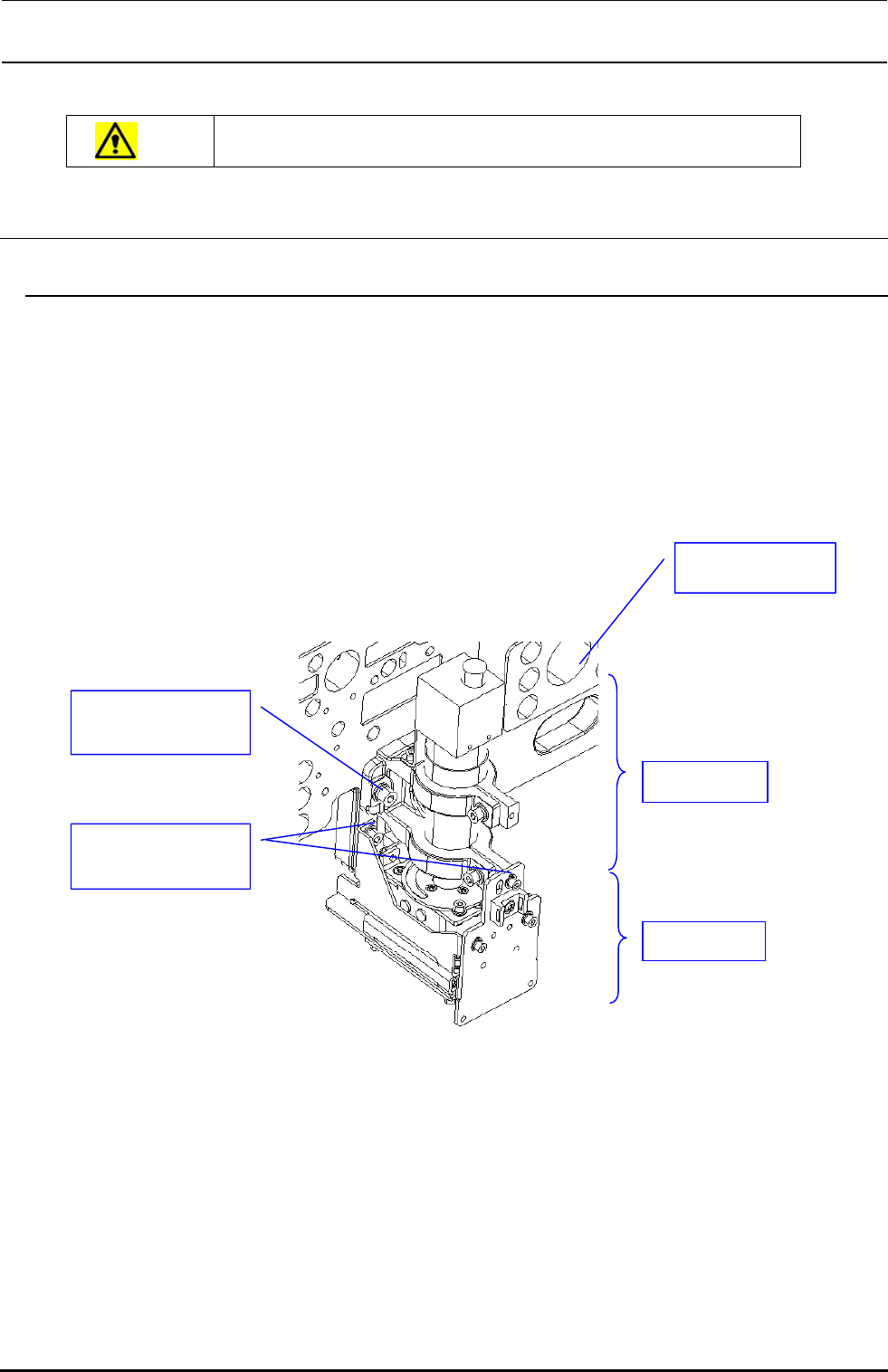

图 4-1-1 OCC 装配
镜头组件
照明组件
XM 底座 A (B)
① 带垫片内六角
螺钉（×2）
② 带垫片内六角
螺钉（×3）
Rev1.00
维修调整要领书
4-2
4-2． CCD摄像机、镜头的更换
1) 4-1. OCC 装配件更换要领，从 XM 底座 A (B)上卸下镜头配件。
2） 请拆下用于固定 CCD 摄像机、镜头的①带垫片内六角螺钉（×2）、②带垫片内六角螺钉（×2），
进行钉更换。
（请在镜头的螺钉处涂上 THREE BOND 结合剂 1401B）
3) 安装时，请按照相反的顺序进行操作。摄像机的安装朝向因贴装头的不同而不同。
（①带垫片内六角螺钉（×2）请涂上粘结剂 LOCTITE242，以安装扭矩 1.0Nm 进行固定。）
4) 更换后，请进行焦点调整、ＭＳ参数输入。（参照 4-7 更换后的再调整一览）
图 4-2-1 CCD 摄像机/镜头
① 带垫片内六角
螺钉（×2）
② 带垫片内六角
螺钉（×2）
摄像机的固定朝向
标签面
标签面
标签面
标签面
螺钉的安装方向
螺钉的安装方向
螺钉的
安装方向
螺钉的安装方向
后部
前部
右站
左站
Rev1.00
维修调整要领书
4-3
4-3． OCC同轴／角度照明电路板组件的更换
1) 按照 4-１．OCC 装配件更换要领，从 XM 底座卸下照明配件。
2) 卸下①圆头小螺钉（×2），更换 OCC 同轴照明电路板组件。
3) 卸下②带垫片六角孔螺栓（×4），更换 OCC 角度照明电路板组件。
4) 安装时，请按照相反的顺序进行。
5) 更换后，请进行照明滤光器 U、OCC 灯光的调整。（参照 4-7 更换后的重新调整一览）

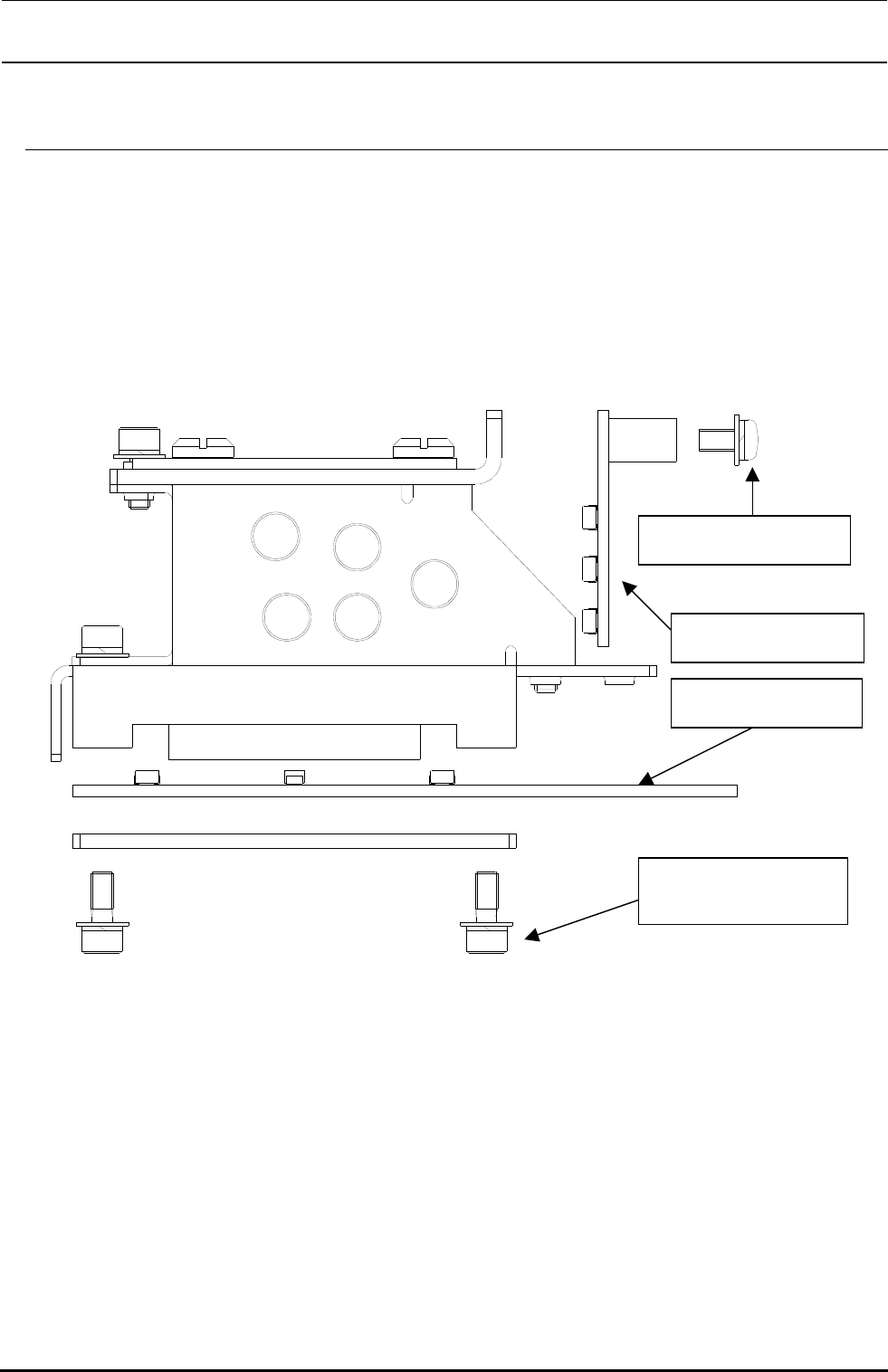

图 4-3-1 OCC 同轴／角度照明电路版的更换
①圆头小螺钉（×2）
②带垫片内六角螺钉
（×4）
同轴照明电路版组
角度照明电路版组
