Rev1.00 维修调整要领书 4-3 4-3 ． OCC 同轴／角度照明电路板组件的更换 1) 按照 4- １． OCC 装配件更换要领，从 XM 底座卸下照明配件。 2) 卸下 ① 圆头小螺钉（× 2 ），更换 OCC 同轴照明电路板组件。 3) 卸下 ② 带垫片六角孔螺栓（× 4 ），更换 OCC 角度照明电路板组件。 4) 安装时，请按照相反的顺序进行。 5) 更换后，请进行照明滤光器 U 、 OCC 灯光的调整。（参照 4-7…
Rev1.00
维修调整要领书
4-2
4-2． CCD摄像机、镜头的更换
1) 4-1. OCC 装配件更换要领，从 XM 底座 A (B)上卸下镜头配件。
2） 请拆下用于固定 CCD 摄像机、镜头的①带垫片内六角螺钉（×2）、②带垫片内六角螺钉（×2），
进行钉更换。
（请在镜头的螺钉处涂上 THREE BOND 结合剂 1401B）
3) 安装时，请按照相反的顺序进行操作。摄像机的安装朝向因贴装头的不同而不同。
（①带垫片内六角螺钉（×2）请涂上粘结剂 LOCTITE242，以安装扭矩 1.0Nm 进行固定。）
4) 更换后，请进行焦点调整、ＭＳ参数输入。（参照 4-7 更换后的再调整一览）
图 4-2-1 CCD 摄像机/镜头
① 带垫片内六角
螺钉（×2）
② 带垫片内六角
螺钉（×2）
摄像机的固定朝向
标签面
标签面
标签面
标签面
螺钉的安装方向
螺钉的安装方向
螺钉的
安装方向
螺钉的安装方向
后部
前部
右站
左站
Rev1.00
维修调整要领书
4-3
4-3． OCC同轴／角度照明电路板组件的更换
1) 按照 4-１．OCC 装配件更换要领，从 XM 底座卸下照明配件。
2) 卸下①圆头小螺钉（×2），更换 OCC 同轴照明电路板组件。
3) 卸下②带垫片六角孔螺栓（×4），更换 OCC 角度照明电路板组件。
4) 安装时，请按照相反的顺序进行。
5) 更换后，请进行照明滤光器 U、OCC 灯光的调整。（参照 4-7 更换后的重新调整一览）
图 4-3-1 OCC 同轴／角度照明电路版的更换
①圆头小螺钉（×2）
②带垫片内六角螺钉
（×4）
同轴照明电路版组
角度照明电路版组
Rev1.00
维修调整要领书
4-4
4-4． 滤光镜的更换
1） 按照 OCC 装配件更换要领，从 XM 底座（×2）卸下照明配件。
2） 卸下①带垫片内六角螺钉（×1）、②环（×1）、③平头螺丝（×2），再卸下照明滤光镜Ｕ支架、
滤光镜、导板。
3） 卸下④平螺丝（×4），更换滤光镜。
4） 安装时，请按照相反的顺序安装。
5） 更换后，进行偏光滤光镜、ＯＣＣ照明的调整。（参照 4-7 更换后的重新调整一览）

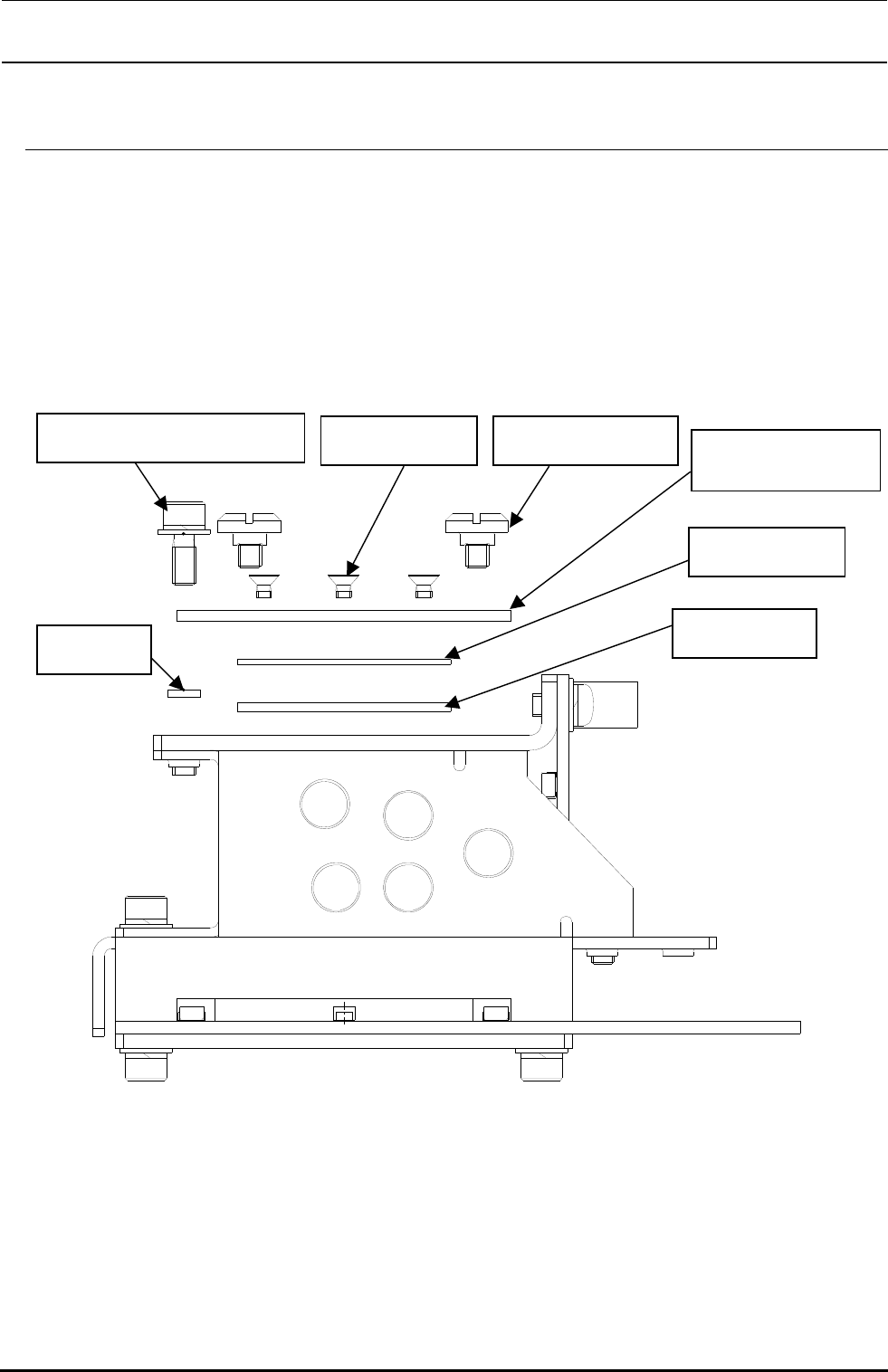

图 4-4-1 滤光镜的更换
③平头螺丝（×2）④平螺丝（×4）
①带垫片内六角螺钉（×1）
②环（×1）
照明滤光镜 U 支架
（×1）
滤光镜（×1）
导板（×1）
