Rev1.00
维修调整要领书
4-5
※偏光滤光镜的调整
1） 把白色的陶瓷基板放到校准部，把摄像机移动到基板上。
2） 拧松固定螺丝，转动照明滤光镜Ｕ支架，在画面最亮的状态进行固定。
3） 在最亮的状态，把ＯＣＣ照明标牌如图所示贴好。

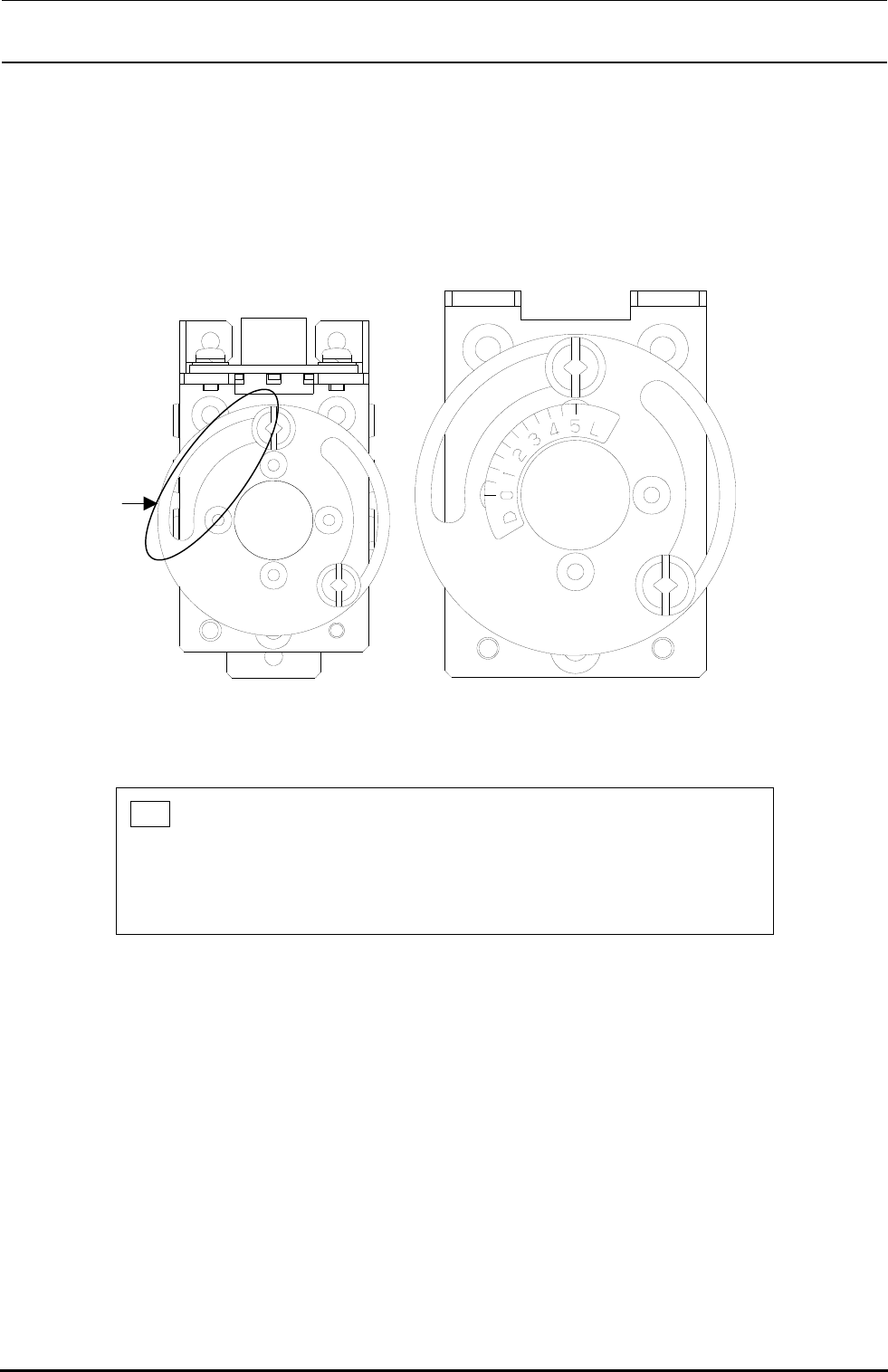

图 4-4-2 滤光镜位置调整及照明标签的粘贴
狭缝
注意
调整后，如果照明滤光镜 U 支架的狭缝位置偏移 90 度，请转动透镜滤光镜
90 度后重新调整偏光滤光镜，使狭缝的位置与图 4-4-2 的朝向相同。
Rev1.00
维修调整要领书
4-6

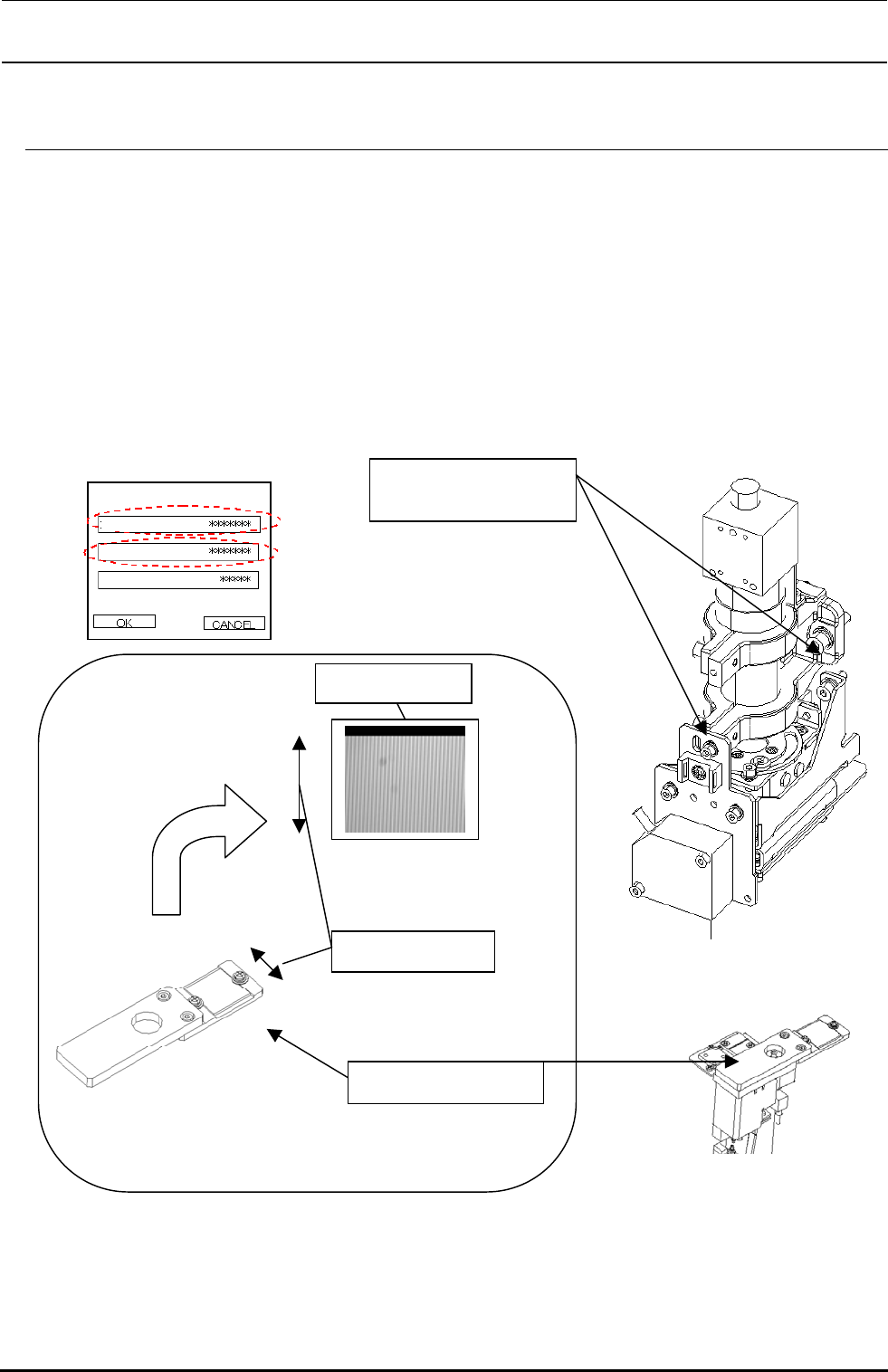

4-5． 对焦调整
＜程序＞
1） 请把 OCC 焦点调整夹具安装在校准块上。
2） 请把 OCC 摄像机移到 OCC 焦点调整夹具上。（手动，自动）
3） 请按基准照明亮灯，启动焦点状态显示。
4） 请拧松 OCC①带垫片内六角螺钉（×3），上下缓慢移动。
（大约花五秒钟的时间完成最下点→最上点，最上点→最下点的移动）
5） 调整 OCC 的高度使焦点状态显示最大值和现在值的值趋于大体相同，然后用组装螺钉固定。
6） 熄灯，结束焦点状态显示。
①带垫片内六角螺钉
（×3）
OCC 焦点调整夹具
线的进入方向
印刷面为上面
最大值：
现在值：
最小值：
Rev1.00
维修调整要领书
4-7
4-6． OCC照明的光亮调整
＜顺序＞
① 手动控制，确认 OCC 照明亮灯。
② 进行 MS 参数的“OCC 光量调整”。
（「MS 参数」OCC 光量调整）
4-7． 更换后的重新调整一览
表 4-7-1 更换后的重新调整一览
镜头配件 照明配件
CCD 摄像机
镜头
照明
基板组件
镜头滤光片
焦点调整 ○ － ○ － －
滤光镜调整 △ ○ △ － ○
OCC 光量调整（注） △ ○ △ ○ ○
OCC 偏差（注） ○ － ○ － －
辅助 OCC 偏差（注） ○ － ○ － －
共通标记调整（注） ○ － ○ － －
头部偏差（注） ○ － ○ － －
BMR 偏差（注） ○ － ○ － －
HMS 偏差（注） ○ － ○ － －
贴片综合偏差（注） ○ － ○ － －
○：必须
△：确认
－：不需要
（注） 参考ＭＳ参数
注意
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，也不
要将脸和头部靠近机器。
