Rev1.00 维修调整要领书 5-1 危险 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 5 基板传送装置 5-1 ． 传送皮带的更换 1 ） 请松开传送皮带用张力挑帐皮带轮 。 （图中箭头部） 图 5-1-1 基板传送和传送皮带 2 ） 更换成表 5-1-1 货号的皮带。 3 ） 调整传送皮带的张力时， 先测定没有施加张力的皮带长度， 移动长孔部的传送皮带轮的位置， 让长 度增加 0.5 ％。 ＜调整方法＞ 调整方法是，在…
Rev1.00
维修调整要领书
4-7
4-6． OCC照明的光亮调整
＜顺序＞
① 手动控制，确认 OCC 照明亮灯。
② 进行 MS 参数的“OCC 光量调整”。
（「MS 参数」OCC 光量调整）
4-7． 更换后的重新调整一览
表 4-7-1 更换后的重新调整一览
镜头配件 照明配件
CCD 摄像机
镜头
照明
基板组件
镜头滤光片
焦点调整 ○ － ○ － －
滤光镜调整 △ ○ △ － ○
OCC 光量调整（注） △ ○ △ ○ ○
OCC 偏差（注） ○ － ○ － －
辅助 OCC 偏差（注） ○ － ○ － －
共通标记调整（注） ○ － ○ － －
头部偏差（注） ○ － ○ － －
BMR 偏差（注） ○ － ○ － －
HMS 偏差（注） ○ － ○ － －
贴片综合偏差（注） ○ － ○ － －
○：必须
△：确认
－：不需要
（注） 参考ＭＳ参数
注意
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，也不
要将脸和头部靠近机器。
Rev1.00
维修调整要领书
5-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
5 基板传送装置
5-1． 传送皮带的更换
1） 请松开传送皮带用张力挑帐皮带轮。（图中箭头部）

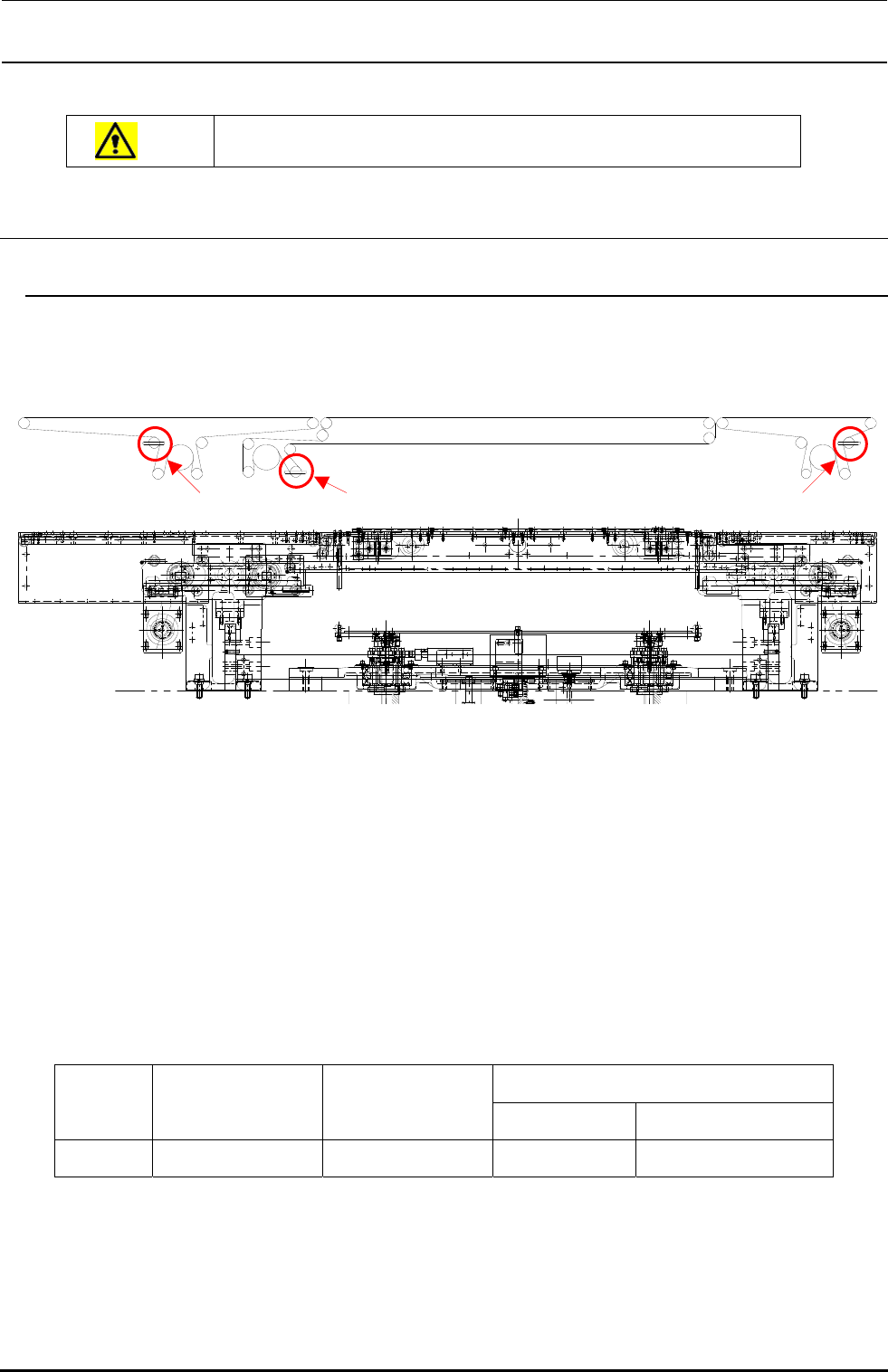

图 5-1-1 基板传送和传送皮带
2） 更换成表 5-1-1 货号的皮带。
3） 调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，让长
度增加 0.5％。
＜调整方法＞
调整方法是，在传送轨道上用铅笔等以 200mm 的距离标上二个记号。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 201mm。
表 5-1-1（传送带货号）
IN/OUT
STATION JOINT
ST 传送延长 LW
货号 40046935 40046396 40046937 40046938
IN/OUT 轨道 S轨道 JOINT轨道
Rev1.00
维修调整要领书
5-2
5-2． 传送皮带轮的更换
传送皮带轮有 2 种。变更安装位置，错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也变
坏，发生皮带磨损。
请参照各传送皮带轮的组装方法。
5-2-1． 传送皮带轮Ａ组：E21117150A0
No. 货 号 品 名 数量
1 E2111715000 传送皮带轮 A 1
2 SB104000100 凸轮轴承 1
图 5-2-1 传送皮带轮Ａ组
5-2-2． 传送皮带轮B组：E20897210A0
No. 货 号 品 名 数量
1 E20897210000 传送皮带轮 B 1
2 SB104000100 凸轮轴承 2
图 5-2-2 传送皮带轮 B 组
