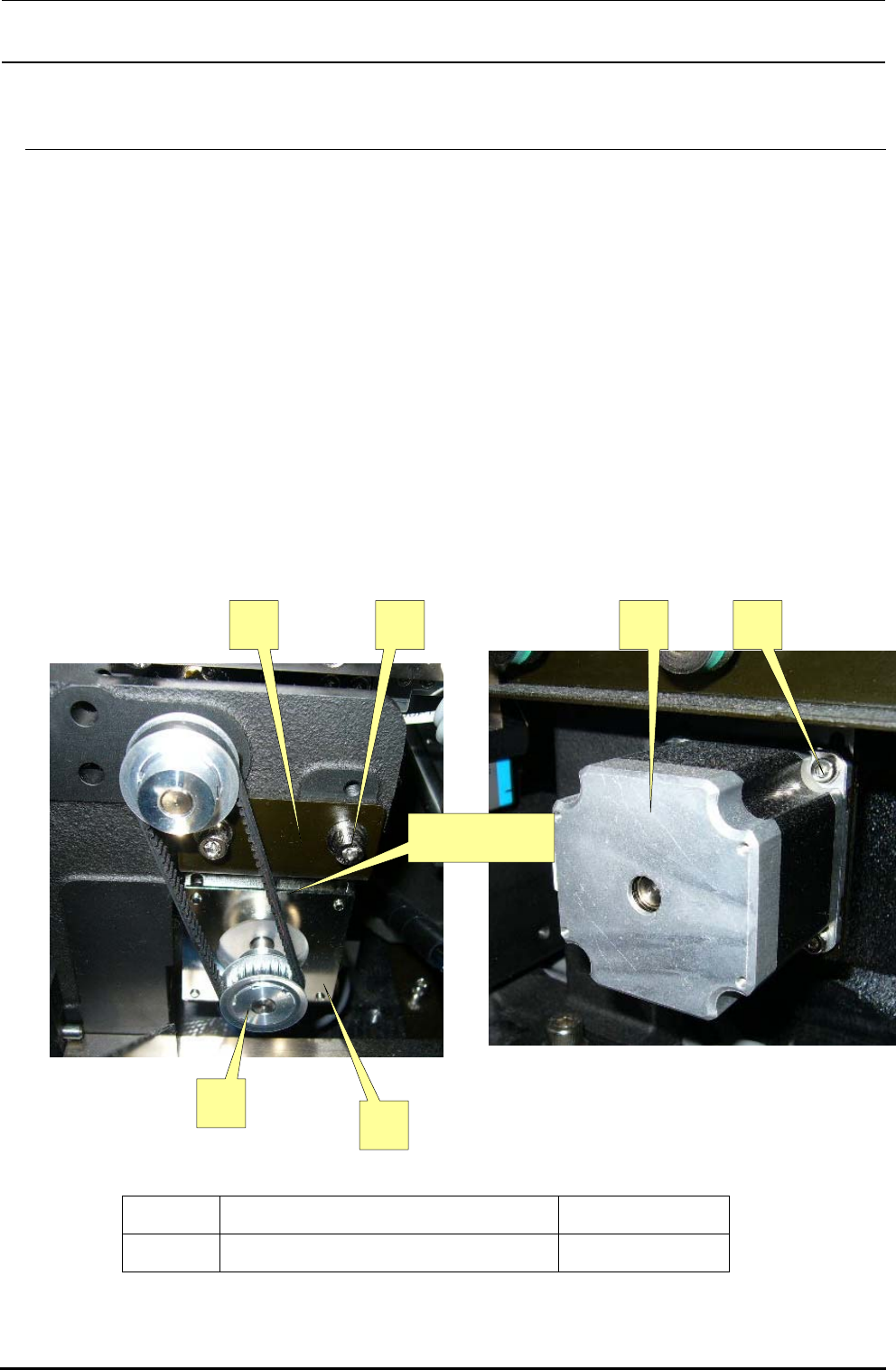

5-3． STATION/IN/OUT/JOINT电动机的更换
1） 请卸下马达连接电缆的插头。
2） 拧松马达支架②的固定螺丝⑤，从马达皮带轮④卸下驱动皮带。
3） 拧松马达固定螺丝⑥，卸下马达①。
组装按照 3）～1）的顺序进行，与此同时要进行以下调整。
＜调整＞
4） 电动机皮带轮的端面和电动机轴先端要保持一致。
5） 时机皮带的张力测量
• 规格调整值 ：17.5～21.5N
测量是使用 UNTTA 制音波式皮带张力计，请把下面的数值输入张力计后进行测定。
重量=4.0, 宽度=9.0, 长度=75
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）
图 5-3-1 站电动机
※仅连接部电动机不同。
STATION/IN/OUT JOINT
品番 E94317290A0 E93408550A0
④
③
⑥ ①⑤②
张力测量位置
Rev1.00
维修调整要领书
5-4

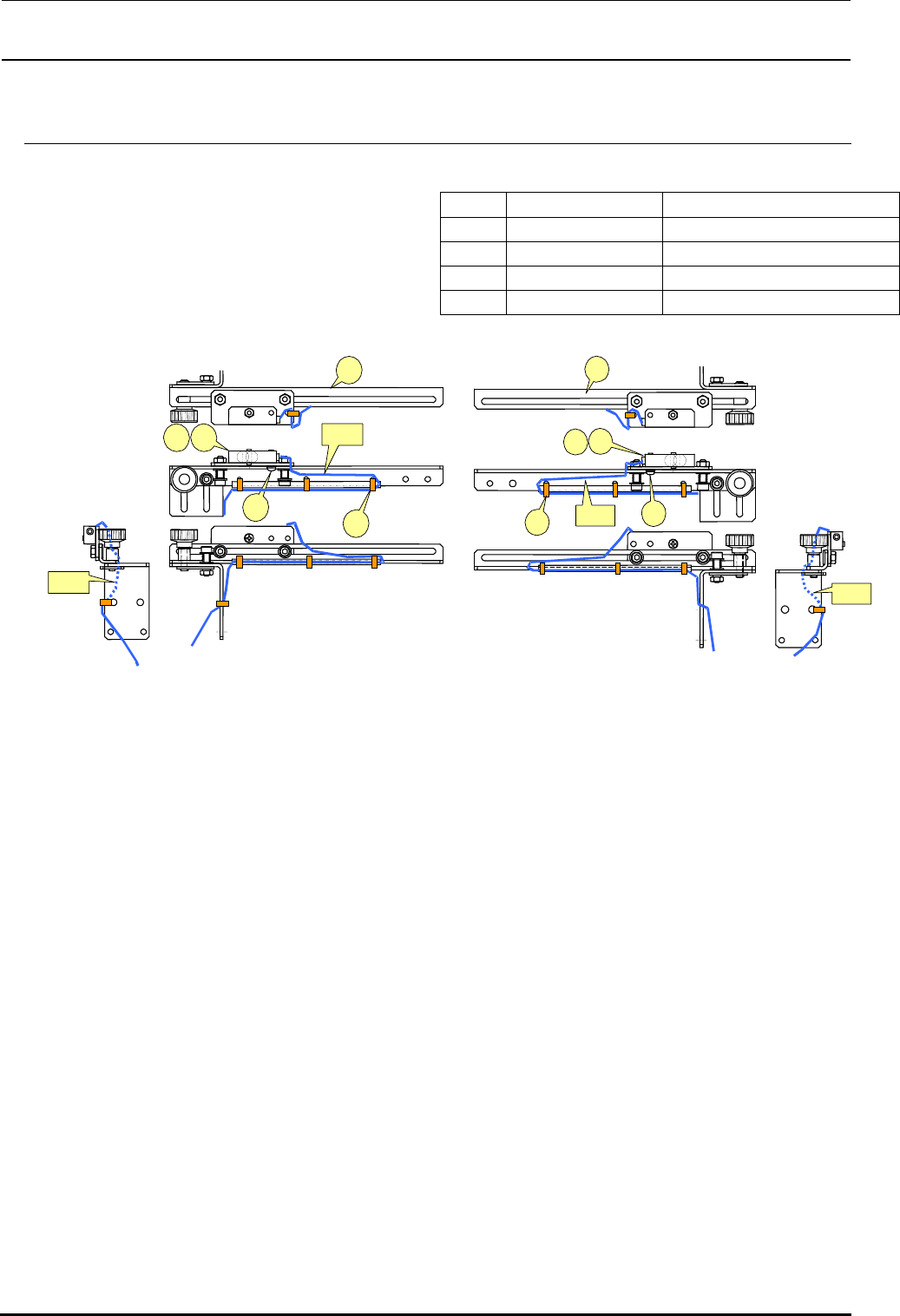

5-4． IN/OUT传感器的更换
Ａ部、Ｂ部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。
图 5-4-1 IN/OUT 传感器
＜灵敏度调整＞
1） 此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。
2） 把黑色轧花基板(无光泽)放到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再
慢慢地向顺时针方向转动到调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
② 40002208 IN_SENS_ASM
③ 40002210 OUT_SENS_ASM
④ SL4031291SC SCREW
⑤ EA9500B0000 CABLE_BAND
②
③
①
⑤
④
Ｂ
Ａ
右侧传感器
②
①
④
⑤
③
Ａ
Ｂ
左侧传感器
Rev1.00
维修调整要领书
5-5
光纤固定杆
操作保护罩
光信号窗口
光纤插入长度基准标记

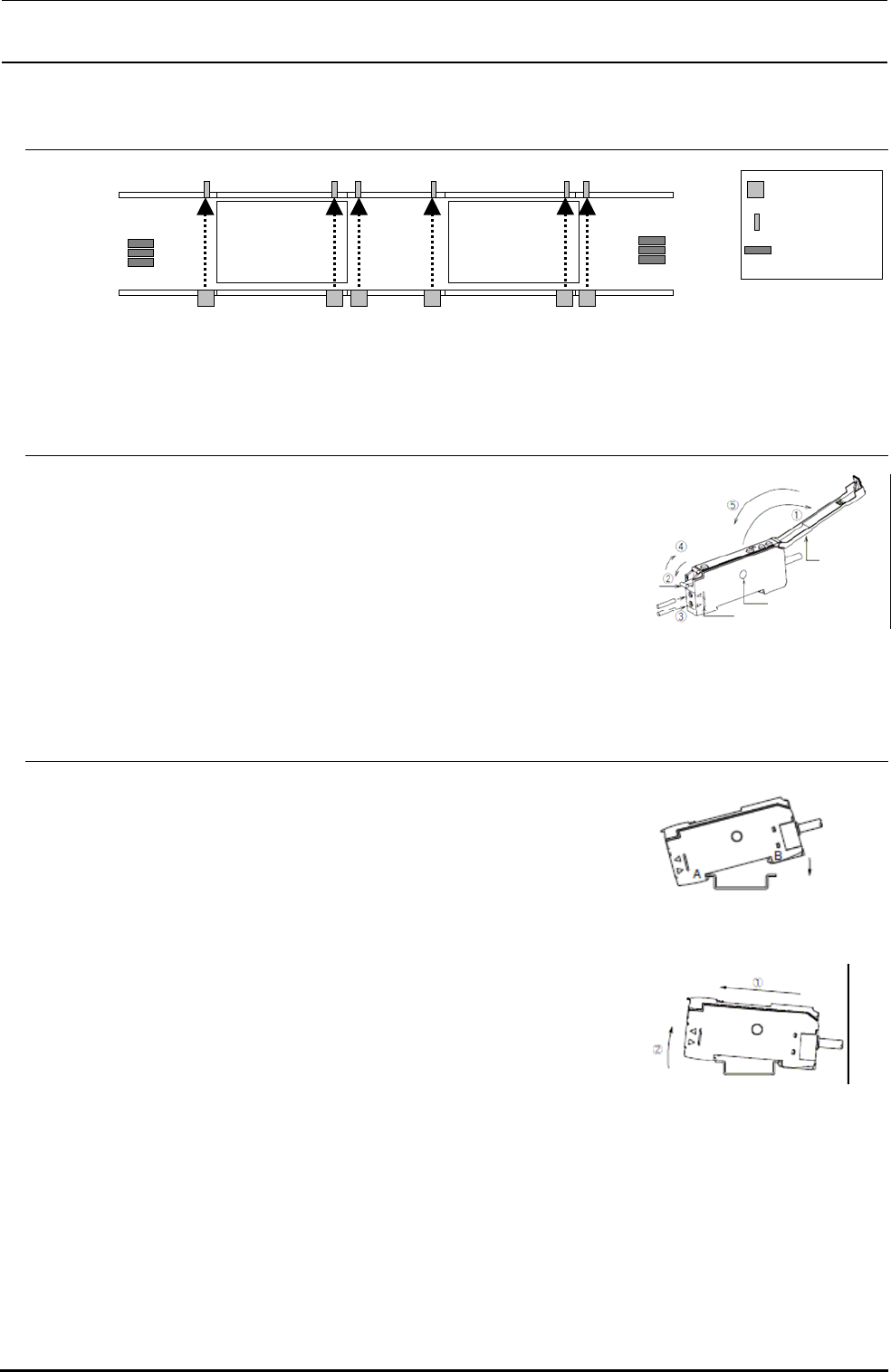

5-5． WAIT/STOP/C-OUT传感器的更换
图 5-5-1 各传感器配置
5-5-1． 光纤部的更换
1） 从传送轨道上取下光纤。
2） 请放倒传感器放大器的光纤固定杆，抽出光纤。
3） 从ＷＡＩＴ传感器支架卸下投光侧光纤。
4） 安装时，请按照３）→１）的顺序进行安装。
※更换后请进行「5-5-3 章 WAIT/STOP/C-OUT 传感器的感度调整」。
5-5-2． 放大器装置的更换
＜安装方法＞
1） 把放大器前部的槽（Ａ部）插入 DIN 轨道。
2） 从ＷＡＩ传感器部拔下受光侧光纤。
＜拆卸方法＞
1） 只要将装置使劲往前方推（①），前部的锁片就能取下来。
2） 如图所示往上拉（②）就能拆卸下来。
※更换后请进行「5-5-3 章 WAIT/STOP/C-OUT 传感器的感度调整」。
L-STATION R-STATION
WAIT-L WAIT-R
STOP-L COUT-L
STOP-R
COUT-R
WAIT-R
STOP-R
COUT-R
WAIT-L
STOP-L
COUT-L
传感器发光部
传感器受光部
电磁阀
图 5-5-1-1 传感器放大器
