Rev1.00 维修调整要领书 5-12 5-11-2 ． 支撑台驱动用同步皮带的张力调整 调整同步皮带张力时，拧松张力架组件的固定螺丝，按照箭头方向移动，向由尼塔公司制的音波式皮 带张力计输入规定的数值，在下图的部位进行测定，把张力调整到规格值 。 • 音波式皮带张力计输入值 Weight = 2.5 Width = 9.0 Span = 170 (L 尺寸 ) • 规格值 ： 42.5N±2.5N 5-11-3 ． 支撑台的平面调整…
Rev1.00
维修调整要领书
5-11
5-11． 支撑台马达的更换（BU马达的更换）
1） 按照以下的程序卸下支撑台。
１． 把传送宽度调整到最大。
２． 卸下 12 个②支撑台固定螺丝(平头螺丝)，卸下①支
撑台。
３． 拧松④张力架固定螺丝，向箭头方向移动③张力架，
松开支撑台球螺丝驱动用同步皮带的张力。
2） 拧松⑥固定螺丝，取出各转矩组⑤支撑台马达组件。
3） 拧松固定螺丝，从支撑台马达轴部⑤卸下转矩架。
4） 请按照 3）～1）的程序进行组装。
组装时，请进行以下的调整。
• 转矩架和支撑台马达的间隙调整
(5-11-1 章)
• 支撑台驱动用同步皮带的张力调整
(5-11-2 章)
• 支撑台的平面调整 (5-11-3 章)
• 支撑台偏差值
(MS 参数 3-11 章)
5-11-1． 转矩架和支撑台马达的间隙
转矩架组件和支撑台马达之间的间隙为１.１ｍｍ。
１
２
２
２
２
２
２
２
２
３
４
６
５
图 5-11-1 支撑台
图 5-11-2 支撑台驱动系
图 5-11-1-1 马达和转矩架
Rev1.00
维修调整要领书
5-12
5-11-2． 支撑台驱动用同步皮带的张力调整
调整同步皮带张力时，拧松张力架组件的固定螺丝，按照箭头方向移动，向由尼塔公司制的音波式皮
带张力计输入规定的数值，在下图的部位进行测定，把张力调整到规格值。
• 音波式皮带张力计输入值
Weight = 2.5
Width = 9.0
Span = 170 (L 尺寸)
• 规格值： 42.5N±2.5N
5-11-3． 支撑台的平面调整
调整支撑台的平面度时，把测定仪器安装到贴装头的 OCC 摄像机支架，测定下列圆标记中央附近的值，
把 4 部位的差调整在 0.02mm 以内。
<调整方法>
1） 请使用[手动控制]→[传送个别控制]，将支撑台置于-27mm 的位置。
2） 以 4 个计测点中最低的地方为基准，将调整螺钉向下降方向（螺钉旋紧的方向）转，调整到 4 个测
定点的差在 0.02mm 以内。
※ 如果将固定滚珠丝杠的 3 颗螺钉（调整螺钉周围的螺钉）全部松开，则 BU 台有下降的可能，所以
用调整螺钉调整后，请先临时固定一下。
※ 调整后，请确认轨道导轴与侧梁的中心是一致的。
（尺寸 A 为 4mm±1mm）
图 5-11-3-1 测定地方和调整用螺钉
调节螺丝（中央）
サイドビーム止めね
じ
侧梁止动螺钉
測定位置
測定位置
弱
強
图 5-11-2-1 皮带张力的测定和调整地方
Rev1.00
维修调整要领书
5-13
5-12． 支撑台编码器的更换
1） 与 5-11．支撑台马达更换一样，卸下支撑台。
2） 拧松②固定螺丝，向箭头方向移动①钮矩架组件，松开同步皮带的张力。
3） 拧松④固定螺丝，取出③编码器架组件。
4） 拧松③SL6030692TN 盖。
5） 拧松编码器的附属螺丝（⑥圆螺丝）和⑦固定螺丝，卸下⑤编码器。
6） 按照 5）～1）的程序进行组装。
参照 5-11 章 支撑台马达的更换，调整支撑台的平面度。
更换后，用 MS 参数计取得支撑台偏差值。
１
２
３
４
７
５
６

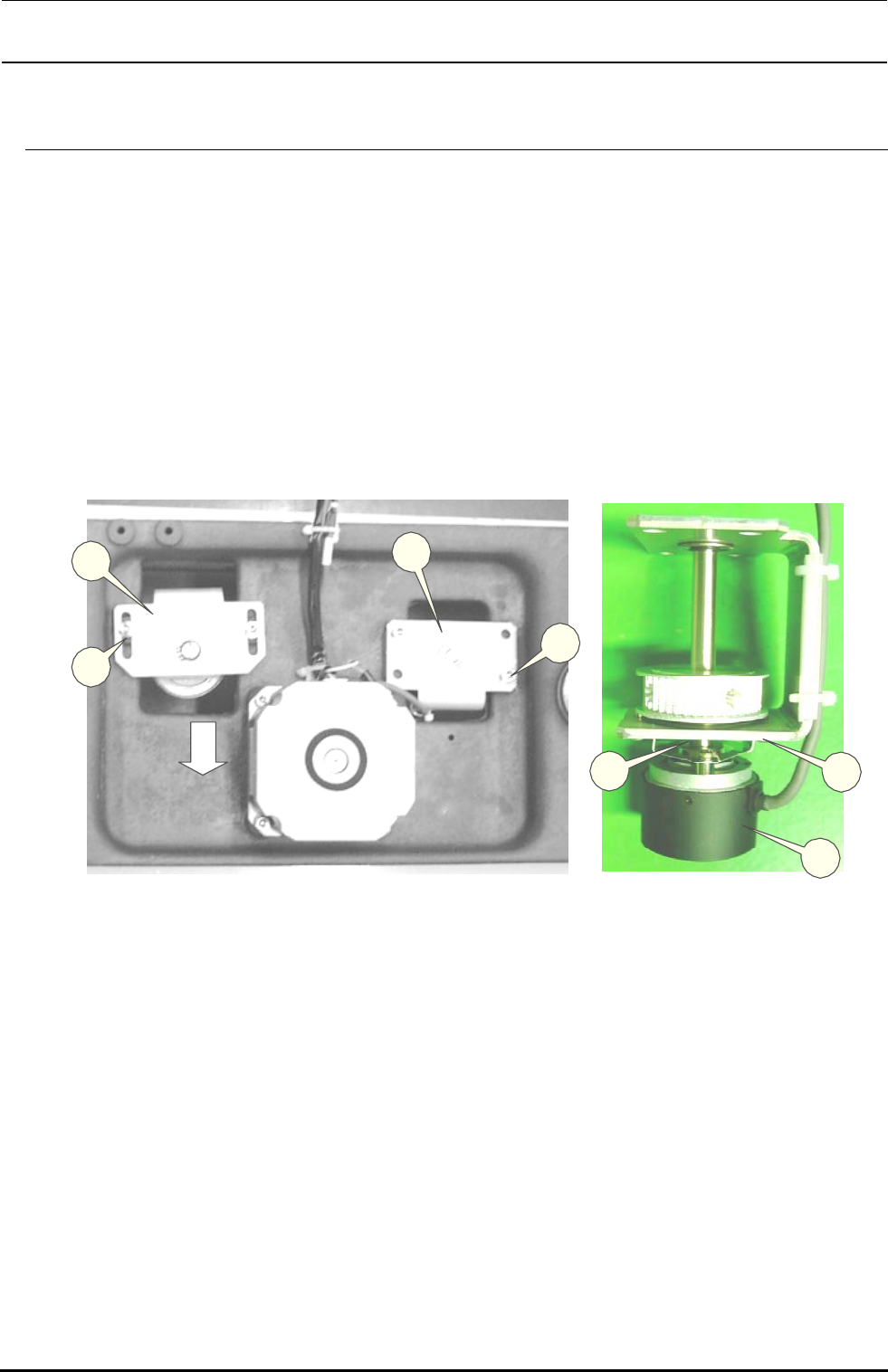

图 5-12-1 支撑台和编码器
