Rev1.00 维修调整要领书 5-15 对于标准规格，电磁阀 EN 机时追加 PV150209000 。 ※ 图中的 BU （ EN ）、 SHAPE Y 、 STOPPER 是电磁阀。 WAIT 、 STOP 、 C-OUT 是传感器放大器。 用传送装置 L 用传送装置 R
Rev1.00
维修调整要领书
5-14
5-13． 后备止动器（EN机）
1. BU 止动器的前后位置，在空气
ON 的状态，BU 止动器（橡胶部）
顶到球螺丝法兰盘外周的状态，
应为图示Ａ尺寸应为 5mm。
2. 调整ＢＵ止动器的锁定传感器位
置时，从缸筒被拉进的状态把处
啊难器向「B」方向移动，ON（LED
亮灯）之后再移动 1mm，然后固
定。
※请确认缸筒动作时 LED 一定要
亮灯。
3. 速度控制的调整
从全闭转三圈后固定。
＜调整方法＞
1. 打开空气的状态，拧松 BU 止动
器架固定螺丝进行调节。
拧松空气缸筒固定螺丝，把 BU
止动器（橡胶部）的高度和球螺
丝的法兰盘外周高度调整一致。
2. 拧松 BU 锁定传感器的固定螺丝，
调整到符合规格的位置。
3. 暂时拧松速度控制的锁定螺母，
从全闭的状态返回到指定转数，
然后用锁定螺母固定。
货号 品名
① 40000970 BU_STOPER
② SM6051002TN SCREW
③ PA150101100 DUAL_AIR_CYRINDER
④ SL6040892TN SCREW
⑤ 40000971 BU_STOPER_BRACKET
⑥ SL6051492TN SCREW
⑦ BT0400251EA AIR_TABE
⑧ PC010508000 SPEED_CONTROLLER
⑨ 40002241 BU_LOCK_CABLE_ASM
ボールねじ
フランジ
②
① ③
⑥
⑤
④
⑨
⑧
Ｂ
Ａ
Ａ

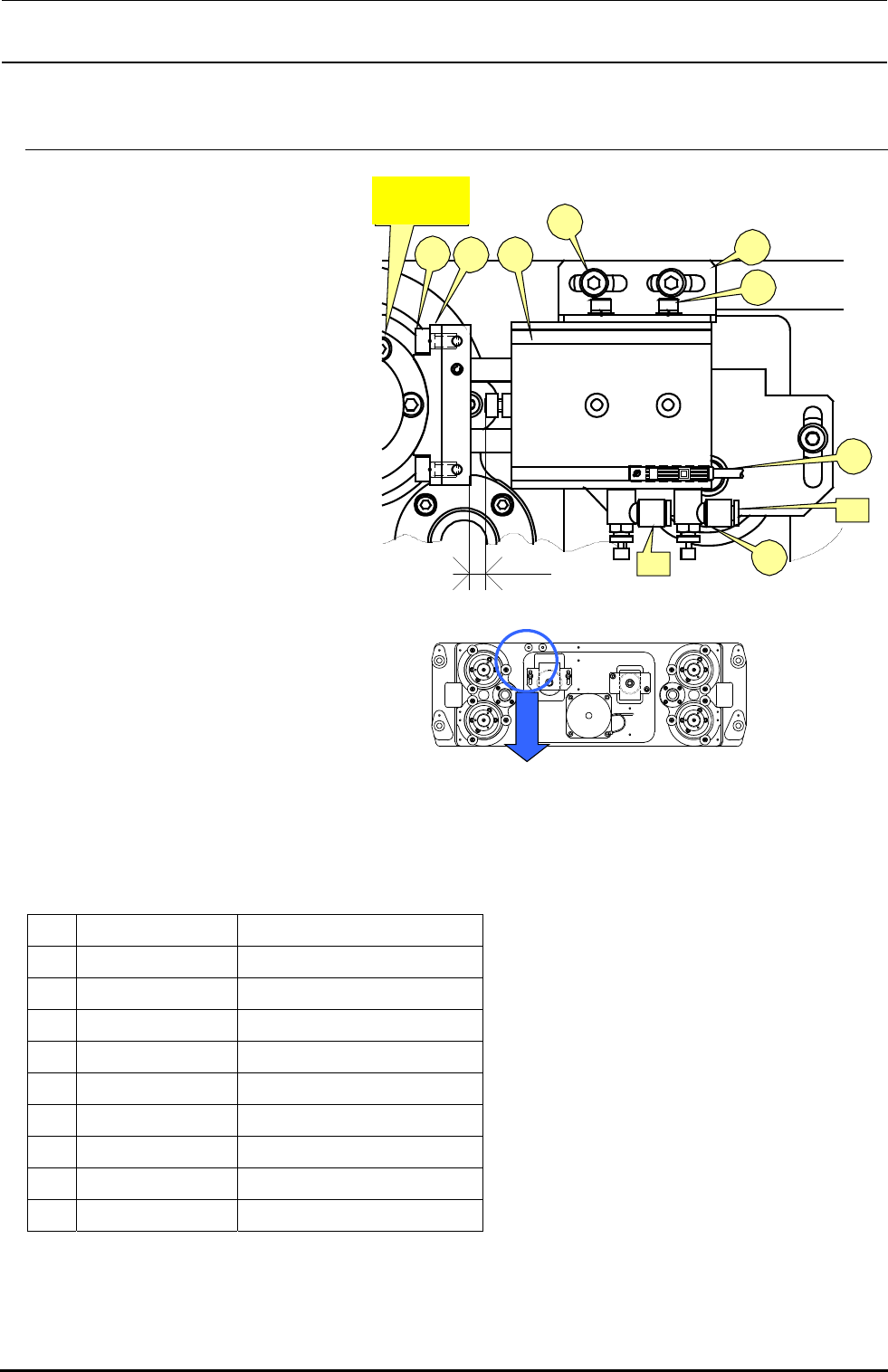

图 5-13-1
球螺丝法
兰盘
Rev1.00
维修调整要领书
5-15

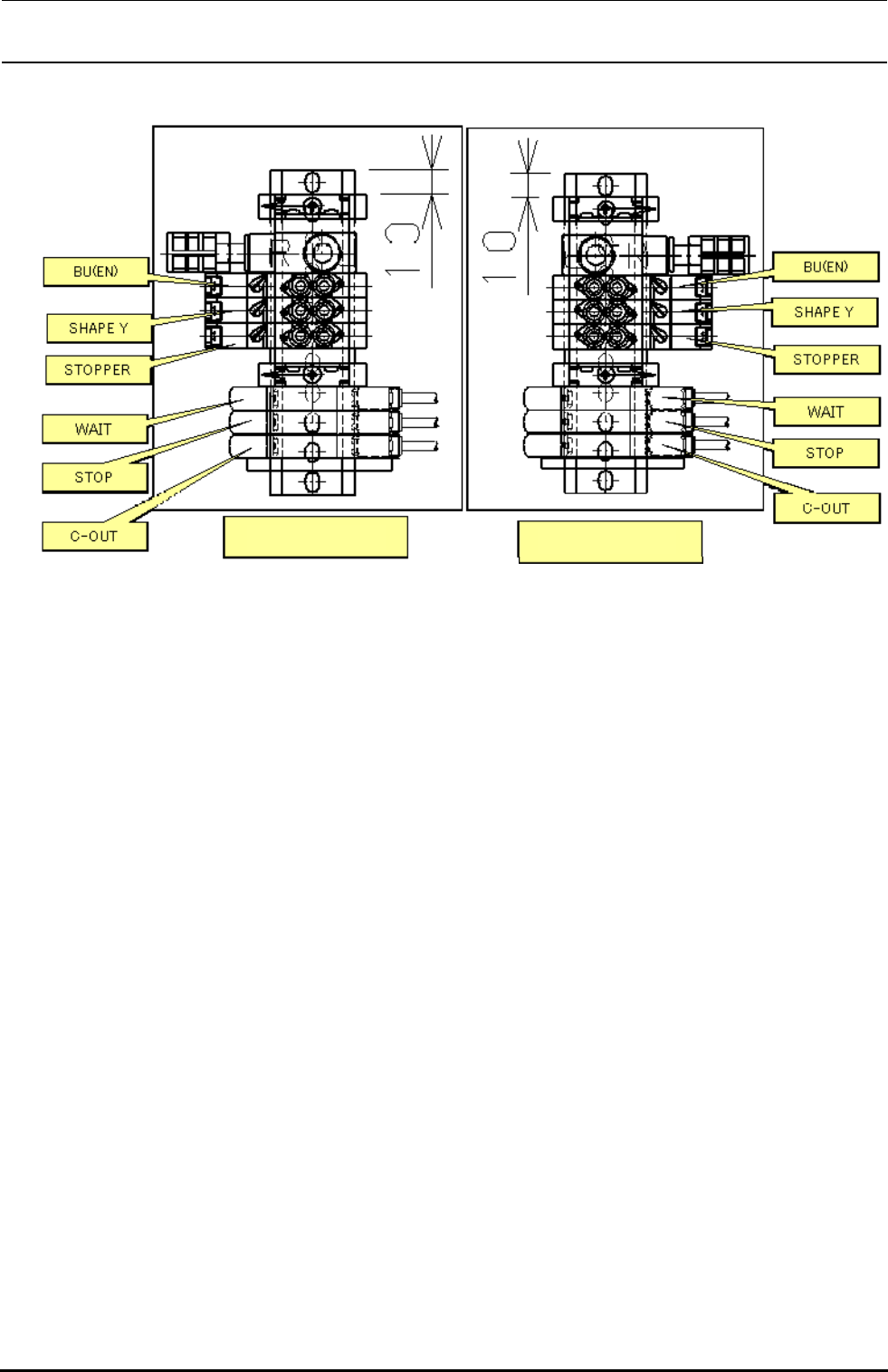

对于标准规格，电磁阀 EN 机时追加 PV150209000。
※ 图中的 BU（EN）、SHAPE Y、STOPPER 是电磁阀。
WAIT、STOP、C-OUT 是传感器放大器。
用传送装置 L
用传送装置 R
Rev1.00
维修调整要领书
5-16

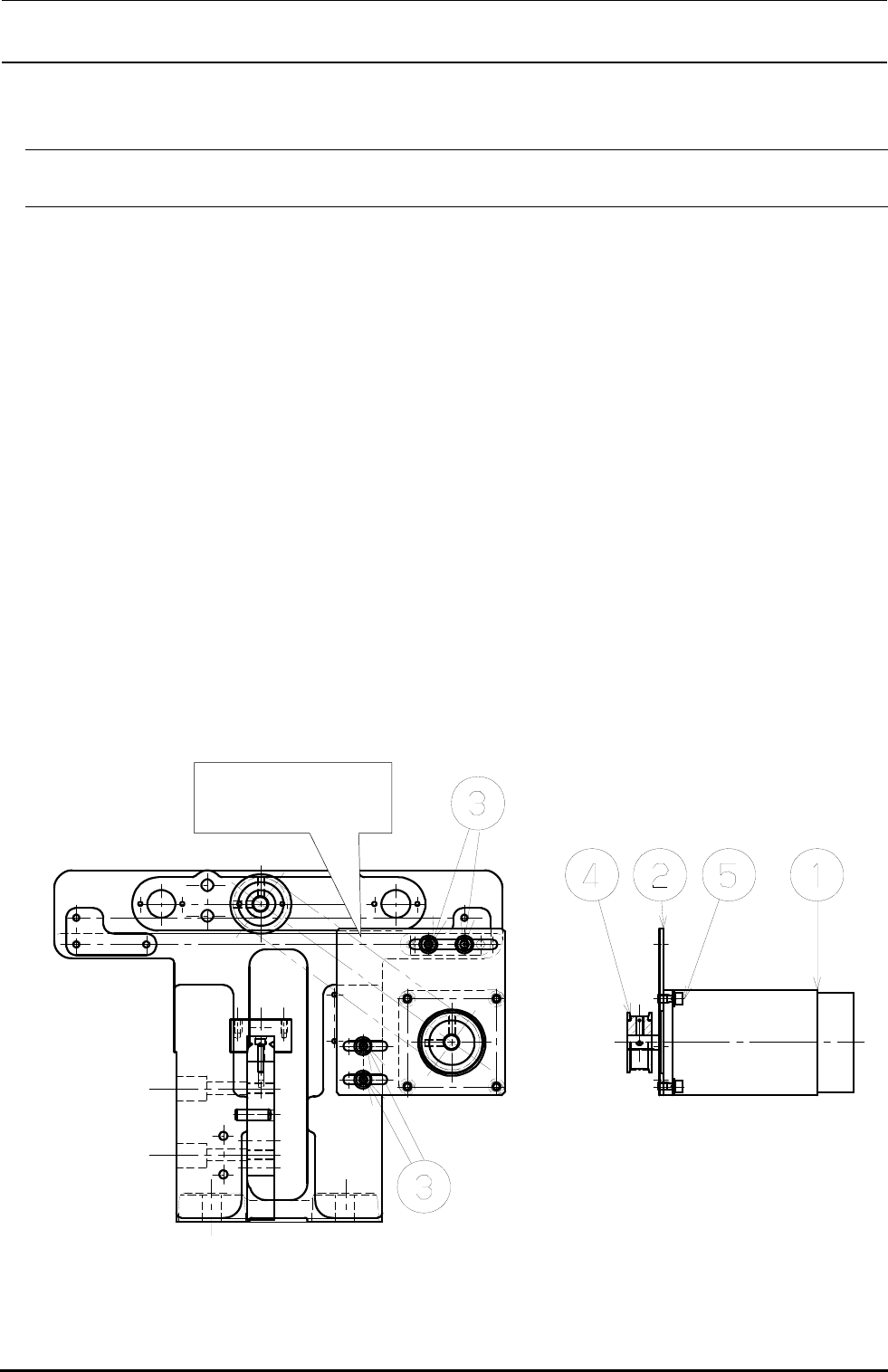

5-14． 自动基板宽度调整
5-14-1． AWC电动机的更换
1） 请拆下电动机中转电线的插头。
2） 拧松电动机支架②的定位螺钉③，请将驱动皮带从电动机皮带轮④中拆下。
3） 请拧松电动机定位螺钉⑤，拆下电动机①。
4） 请从电动机皮带轮④中拆下电动机。
5） 请按 4）～1）的顺序进行安装。安装时请保证电动机轴的端面和④皮带轮的端面一致。
6） 请增加驱动皮带的张力。
• 驱动皮带的张力的调整方法
皮带的中央部（参照下图）用 UNITTA 制皮带张力计进行测量。
① 对张力计的输入值 重量：002.5
宽度：009.0
长度：0133
② 调整值 25±2.5N
在这个位置用张力计进
行测量
