Rev1.00
维修调整要领书
8-7
8-10． 供料器PCB基板更换
1） 请拆下安装螺钉，然后卸下前面板。
2） 请拔掉连接机械供料器 PCB 基板的插头（扎线）。
3） 机械供料器 PCB 基板，请拆下 8 根圆头小螺钉，然后更换上新的基板。
4） 请按照相反的顺序进行安装。
图 8-10-1 供料器 PCB 基板
前面板
40047311
带垫片六角螺钉 4个
SL6030692TN
供料器PCB基板
40047526
带垫片圆头小螺钉
SL4030681SC
Rev1.00
维修调整要领书
9-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
9 空气机器
9-1． 数字压力开关（正压）的更换
1） 请使本体左下方的手柄阀处于关闭状态。
2） 拆下螺钉两处取下保护罩 FSB_A（开闭保护罩），
请打开。
3） 从数字压力开关上拆下φ6 气管和连接器。
4） 按住供料器开关支架 C 背面的树脂固定座，取下
数字压力开关。
5） 装配请以相反的步骤进行。
9-1-1． 数字压力开关（正压）的调整
更换数字压力开关后，请进行以下设置。
压力开关阈值 ：0.400MPa
磁滞差动 ：0.050MPa
显示色方式 ：压力开关 ON 时为绿色
动作方式 ：磁滞方式
压力开关输出形态 ：正规开（超过阈值则 ON）
响应时间 ：2.5ms 以下
自动预调设置 ：手动设置
设置按下述步骤进行。

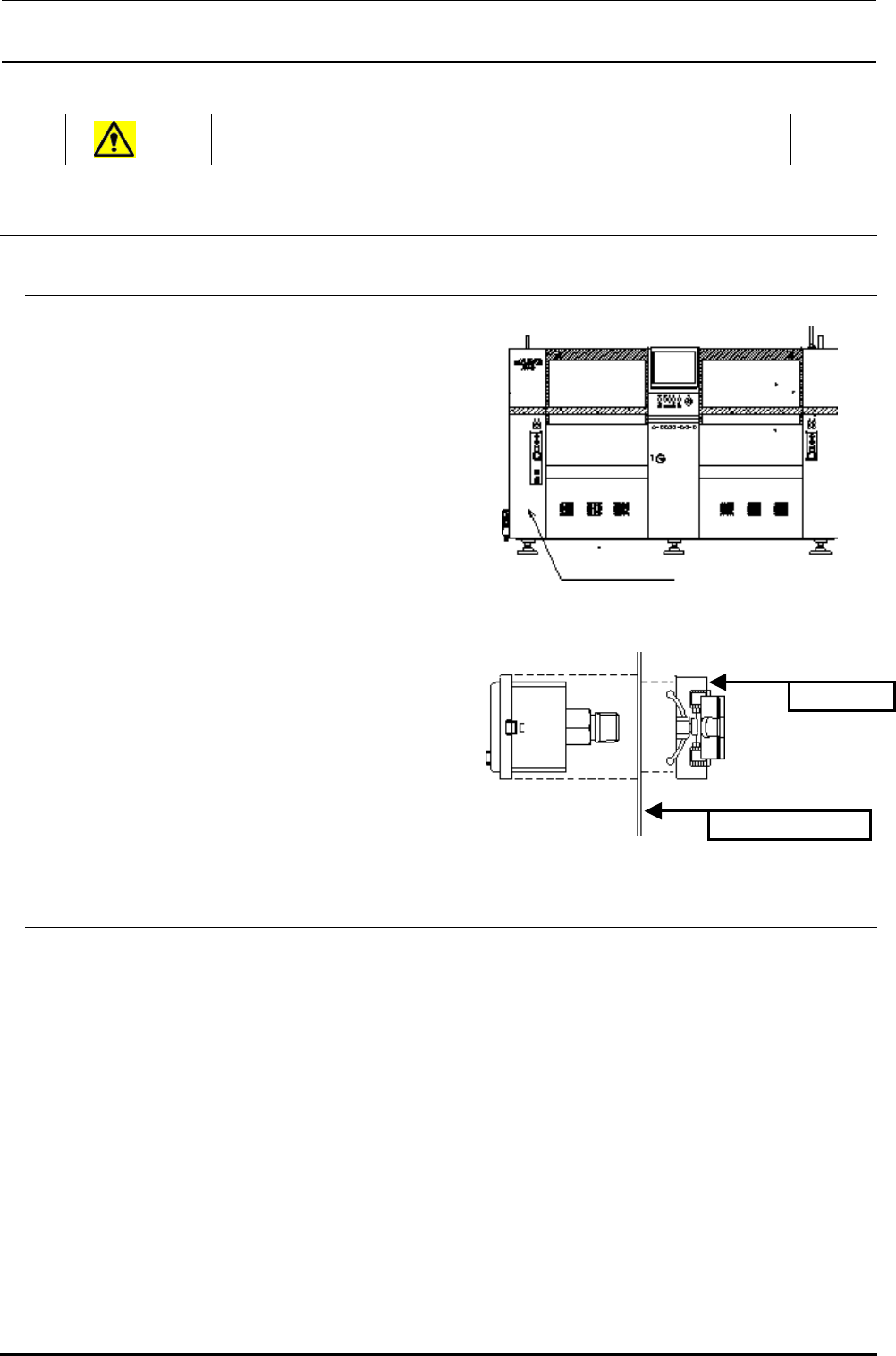

图 9-1-1 护罩 FSB_A（正面图）
图 9-1-2 数字压力开关
树脂固定座
供料器开关支架C
护罩SB_A
Rev1.00
维修调整要领书
9-2

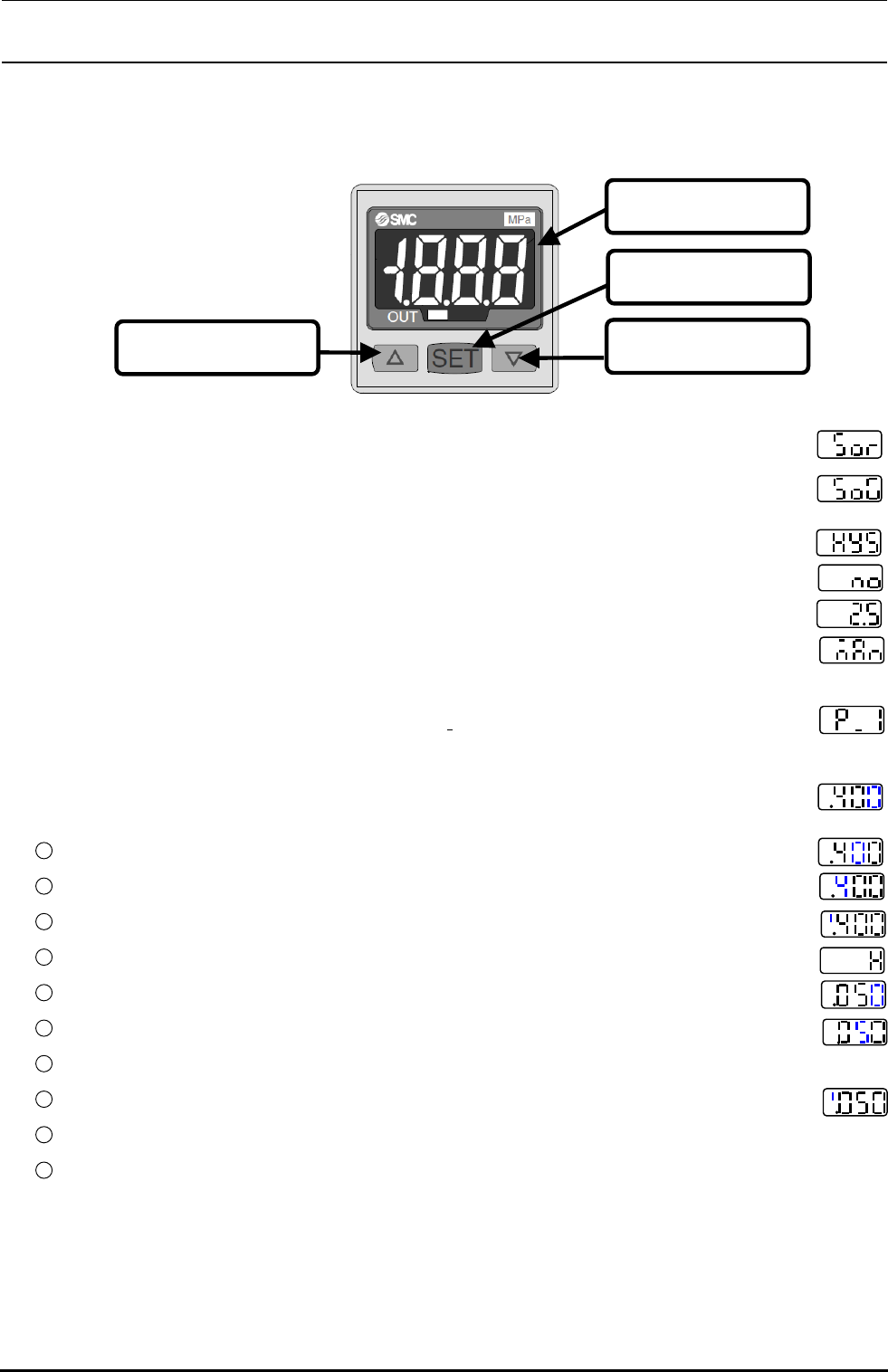

＜设置步骤＞
① 请持续按『SET』按钮 2 秒钟以上。显示变成右图所示，变为显示色设置方式。
② 请按『△』或『▽』按钮，假定显示为右图，按『SET』按钮。于是被设置为『SWON 时
绿色显示』。
③ 请确认显示已为右图，按『SET』按钮。被设置为『磁滞方式』。
④ 请确认显示已为右图，按『SET』按钮。被设置为『正规开动作』。
⑤ 请确认显示已为『 2.5』，按『SET』按钮。被设置为『响应时间 2.5ms 以下』。
⑥ 请确认显示已为右图，按『SET』按钮。被设置为『手动设置方式』。
⑦ 在此，显示指示数字，回到测定方式。
⑧ 请在测定方式的状态下按『SET』按钮。『 P
1』与数字被交替显示。
⑨ 在此，请按『△』或『▽』按钮。数字的最后一位闪烁。
⑩ 请按『△』或『▽』按钮，以『0』作为数字的最后一位，按『SET』按钮。其前面一位
闪烁。
11
请按『△』或『▽』按钮，以『0』作为在闪烁的位，按『SET』按钮。再移前一位闪烁。
12
请按『△』或『▽』按钮，以『4』作为在闪烁的位，按『SET』按钮。最前面一位闪烁。
13
请按『△』或『▽』按钮，使在闪烁的位变成右图所示，再按『SET』按钮。『阈值 0.400MPa』
14
『 H』与数字被交替显示，故请按『△』或『▽』按钮。数字的最后一位闪烁。
15
请按『△』或『▽』按钮，以『0』作为最后一位，再按『SET』按钮。其前面一位闪烁。
16
请按『△』或『▽』按钮，以『5』作为在闪烁的位，按『SET』按钮。再移前一位闪烁。
17
请按『△』或『▽』按钮，以『0』作为在闪烁的位，按『SET』按钮。最前面一位闪烁。
18
请按『△』或『▽』按钮，使在闪烁的位变成右图所示，再按『SET』按钮。『磁滞 0.050MPa』
19
在此，已回到测定方式。设置到此结束。
20
如果在各设置中显示与右图不一样，请按『△』或『▽』按钮来切换显示，设置为指定的
显示值。
『▽』按钮
『SET』按钮
LCD显示
『△』按钮
