Rev1.00

维修调整要领书

9-3

9-2．滤清器的更换

1）以便把滑动部下降，以便把主体向左或右转动４５度然后拔下来三。

2）更换空气滤清器侧的滤清器Ｂ时，向左转动固定滤清器Ｂ的树脂零件就可以卸下来。

3）更换微喷雾器侧的滤清器时，把滤清器向左转动就可以卸下来。

4）安装时，请按照相反的程序进行。

注) 作业之前，请关闭蝶阀。

滤清器的寿命为 2 年或压力下降到 0.1MPa (1kgf/cm

) 后。

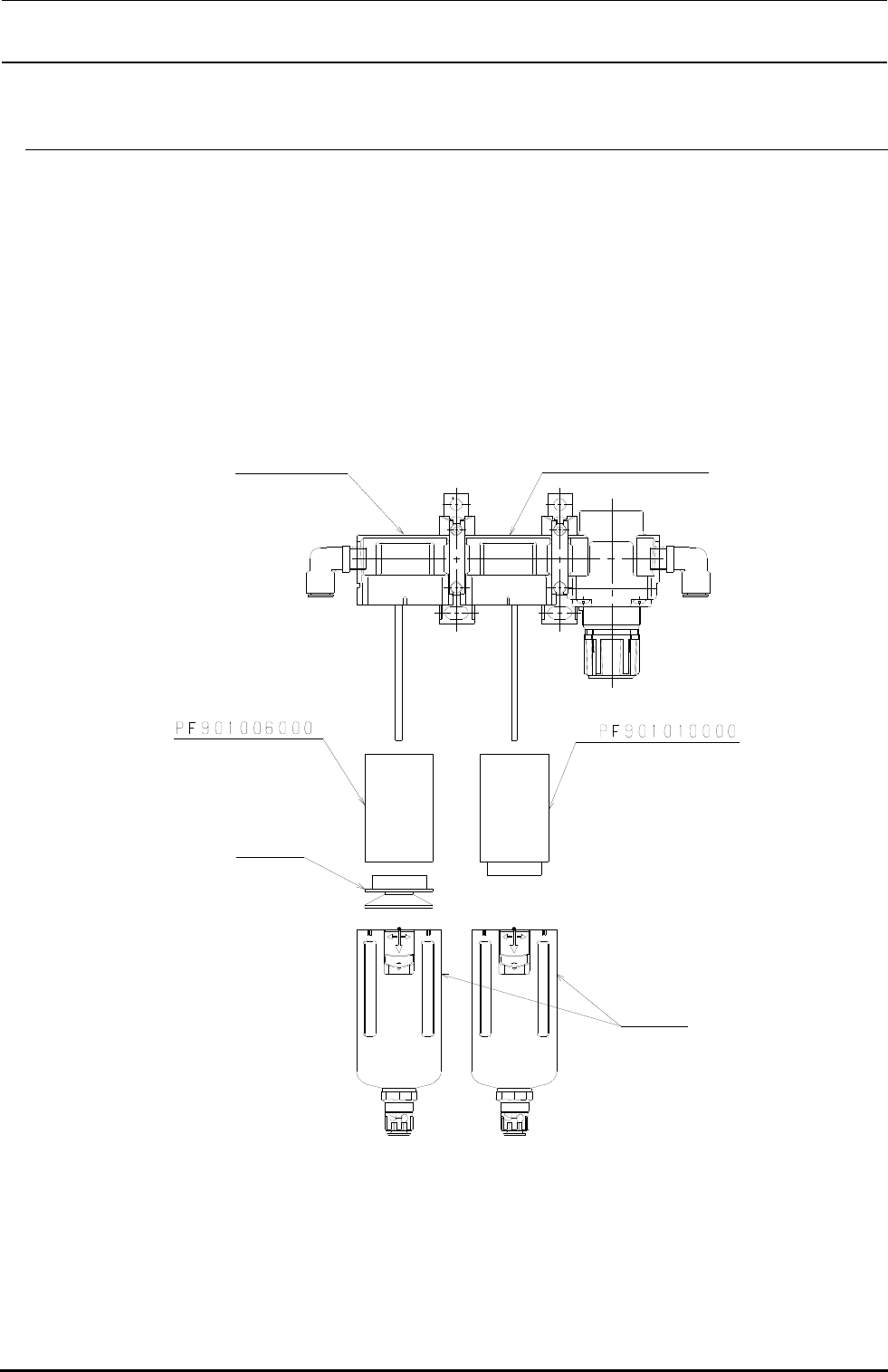

图 9-2-1 滤清器

空气滤清器

微喷雾器

滤清器B

滤清器

树脂零件

滑动部

Rev1.00

维修调整要领书

9-4

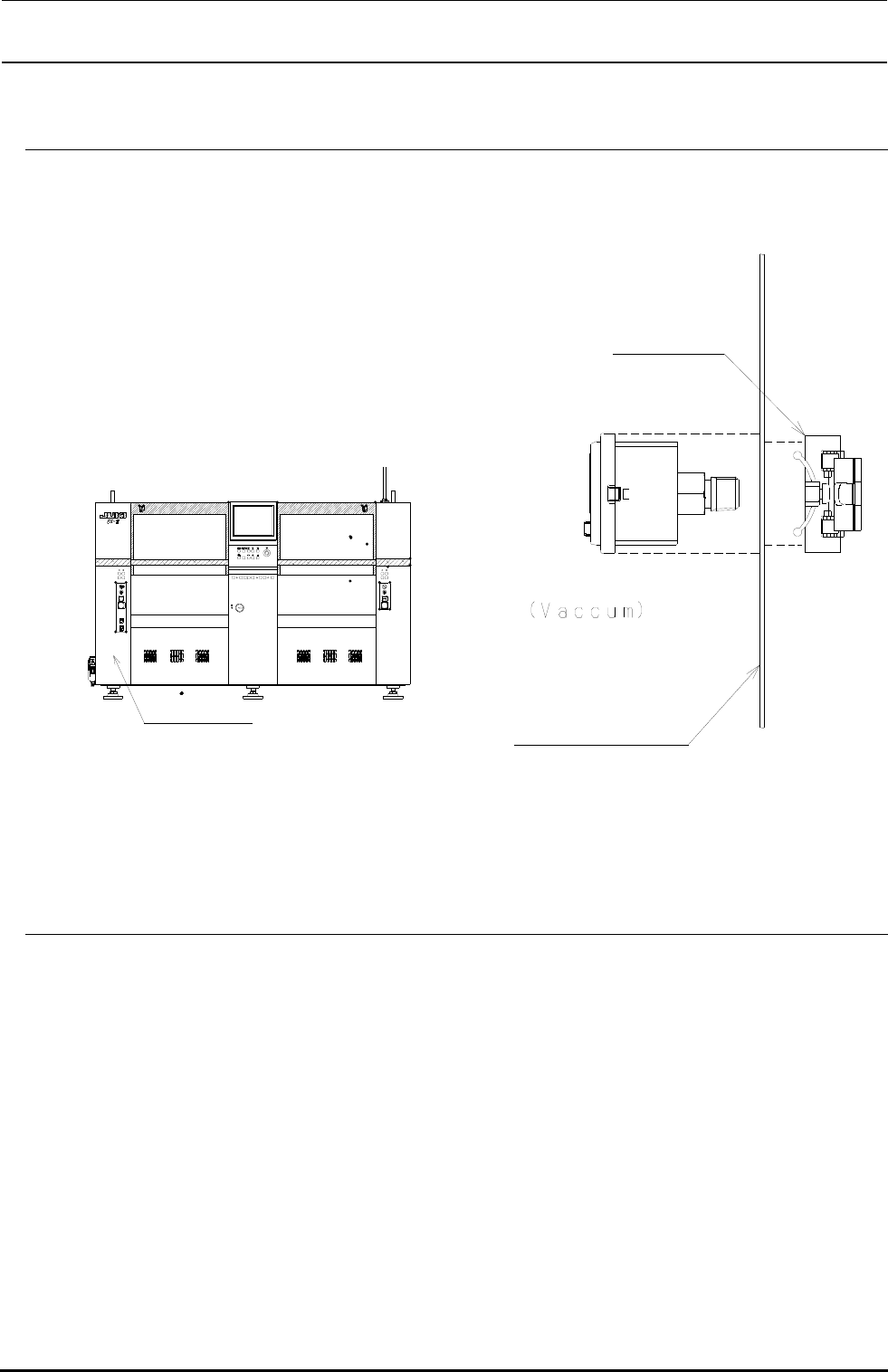

9-3．数字压力开关（负压）的更换

1）请确认真空泵未在运行。

2）拆下螺钉两处取下保护罩 FSB_A（开闭保护罩），

请打开。

3）从数字压力开关上拆下φ6 气管和连接器。

4）旋转供料器开关支架 C 背面的树脂部件，卸下数字

压力开关。

5）装配时请按照相反的顺序进行。

9-3-1．数字压力开关（负压）的调整

更换数字压力开关后，请进行以下设置。

压力开关阈值：0.400MPa

磁滞差动：5.000MPa

显示色方式：压力开关 ON 时为绿色

动作方式：磁滞方式

压力开关输出形态：正规开（超过阈值则 ON）

响应时间：2.5ms 以下

自动预调设置：手动设置

设置按下述步骤进行。

树脂固定座

供料器开关支架C

数字压力开关

正面側

护罩SB_A

Rev1.00

维修调整要领书

9-5

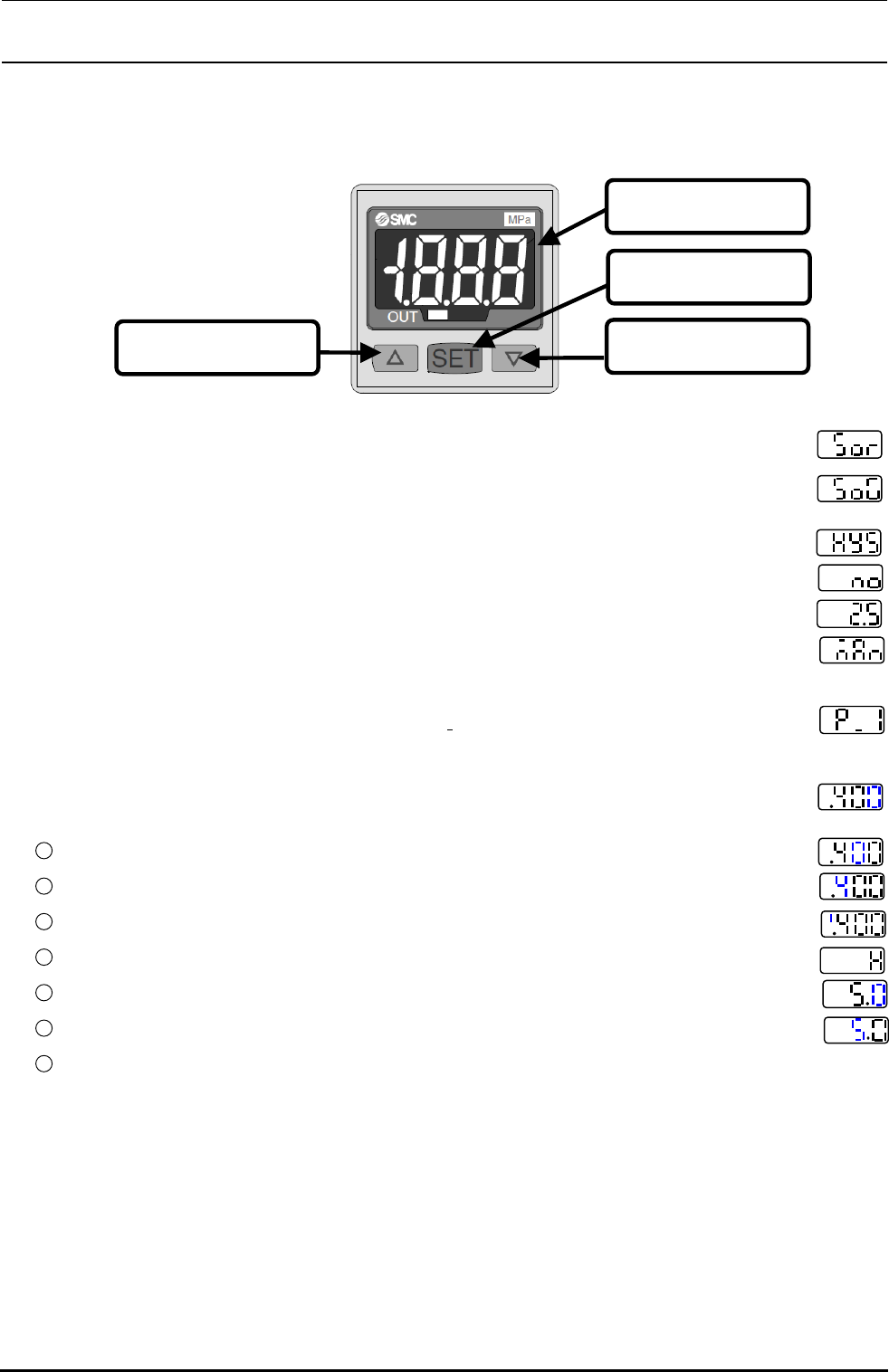

＜设置步骤＞

① 请持续按『SET』按钮 2 秒钟以上。显示变成右图所示，变为显示色设置方式。

② 请按『△』或『▽』按钮，假定显示为右图，按『SET』按钮。于是被设置为『SWON 时

绿色显示』。

③ 请确认显示已为右图，按『SET』按钮。被设置为『磁滞方式』。

④ 请确认显示已为右图，按『SET』按钮。被设置为『正规开动作』。

⑤ 请确认显示已为『 2.5』，按『SET』按钮。被设置为『响应时间 2.5ms 以下』。

⑥ 请确认显示已为右图，按『SET』按钮。被设置为『手动设置方式』。

⑦ 在此，显示指示数字，回到测定方式。

⑧ 请在测定方式的状态下按『SET』按钮。『 P

1』与数字被交替显示。

⑨ 在此，请按『△』或『▽』按钮。数字的最后一位闪烁。

⑩ 请按『△』或『▽』按钮，以『0』作为数字的最后一位，按『SET』按钮。其前面一位

闪烁。

请按『△』或『▽』按钮，以『0』作为在闪烁的位，按『SET』按钮。再移前一位闪烁。

请按『△』或『▽』按钮，以『4』作为在闪烁的位，按『SET』按钮。最前面一位闪烁。

请按『△』或『▽』按钮，使在闪烁的位变成右图所示，再按『SET』按钮。『阈值 0.400MPa』

『 H』与数字被交替显示，故请按『△』或『▽』按钮。数字的最后一位闪烁。

请按『△』或『▽』按钮，以『0』作为最后一位，再按『SET』按钮。其前面一位闪烁。

请按『△』或『▽』按钮，以『5』作为在闪烁的位，按『SET』按钮。再移前一位闪烁。

请按『△』或『▽』按钮，以『0』作为在闪烁的位，按『SET』按钮。最前面一位闪烁。

『▽』按钮

『SET』按钮

LCD显示

『△』按钮
