Rev1.00 维修调整要领书 10-2 10-2 ． 紧急停止开关的更换 1 ） 紧急停止开关，拆下前、后侧的 ① 的旋钮，把开关从保护罩内侧拆卸下来。 图 10-2-1 2 ） 用螺丝刀卸下开关背面连接的线束，更换开关。 图 10-2-2 念迦 朔迦 ① 前側 后側
Rev1.00
维修调整要领书
10-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
10 SW类

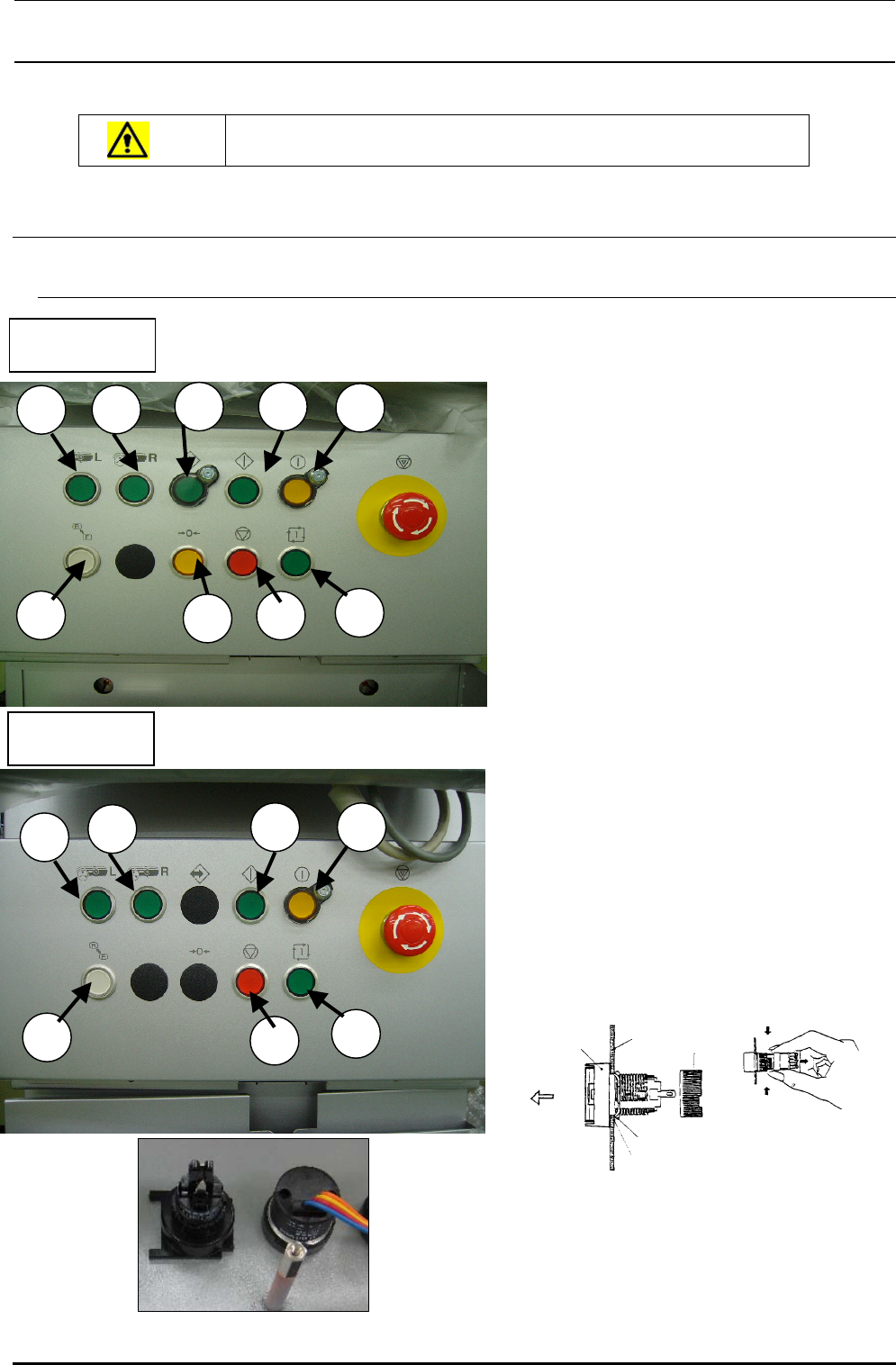

10-1． 按键开关的更换
① 伺服 SW
② 起动 SW
③ 在线 SW
④ 原点 SW
⑤ 停止 SW
⑥ 单循环 SW
⑦ RIGHT 供料器 SW
⑧ LEFT 供料器 SW
⑨ 键盘变换 SW
1） 请拆下前、后侧的 40063505 ；
SWITCH_PANEL（PRINT FIG.）。
（正面螺钉两处、保护罩内侧两处）
2） 卸下操作基板。
3） 拆卸开关时，要从保护罩的内侧开始一边
用手按住开关上的垫片一边旋转，进行拆
卸。
4） 安装时，请按照相反的程序安装。
図１１－１－１
6
5
4
9
8
7
3 2
1
6
5
9
8
7
2 1
后側 (OP)
前側
旋转
旋转
安装螺母
边
缘
固定部件
槽
操作盘
拔
箱
图 10-1-2
图 10-1-1
Rev1.00
维修调整要领书
10-2

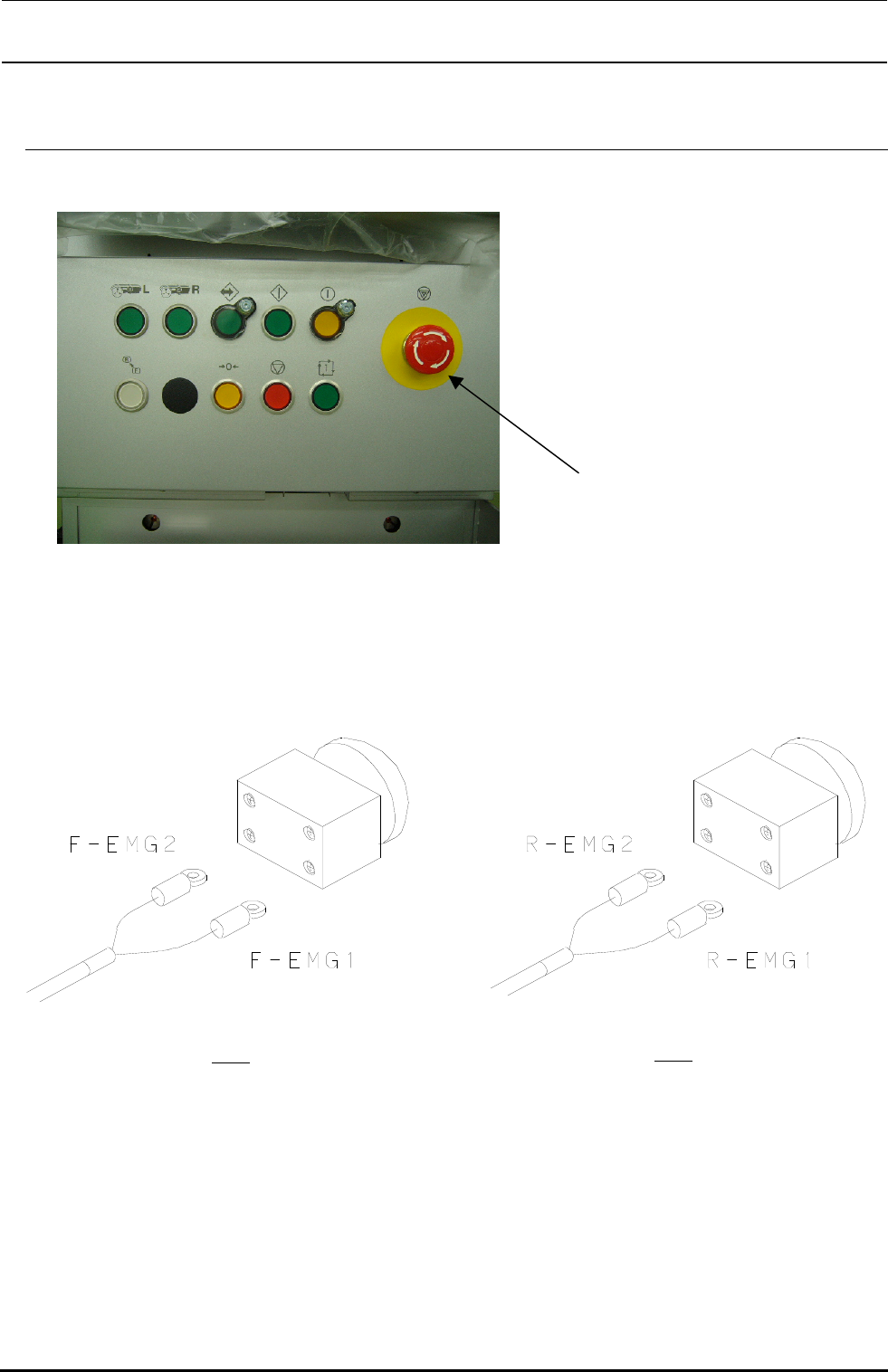

10-2． 紧急停止开关的更换
1） 紧急停止开关，拆下前、后侧的①的旋钮，把开关从保护罩内侧拆卸下来。
图 10-2-1
2） 用螺丝刀卸下开关背面连接的线束，更换开关。
图 10-2-2
念迦
朔迦
①
前側
后側
Rev1.00
维修调整要领书
10-3
10-3． 护罩打开开关的更换
10-3-1． 开关主体
1） 把①开关的插头从中转插头中拔出来。
2） 切断束线带，卸下②固定螺丝 (SL6041642TN)，进行更换①开关主体。
3） 安装时请按照相反的程序进行。
拆卸后，请确认安全保护罩④是否安装，操作键⑤是否已经好好地插入开关中。
图 10-3-1
No. 货号 品名 每台数量
① 40002254 COVER_OPEN_SW_CABLE_ASM 8
② SL6041642TN 带垫片内六角螺钉 16
③ NM6040001SC 螺母 16
④ 40063507 SAFETY_COVER_FRAME 4
⑤ HA005280010 SAFTY_SWITCH_KEY 8
4
5
A
1
1
A
B
1
2
3
B
