Rev1.00 维修调整要领书 10-5 10-4 ． 按键开关（ CE 对应机） ① 源 SW ② 停止 SW ③ 起动 SW ④ 单循环 SW ⑤ 在线 SW ⑥ 维修键 SW ⑦ RIGHT 供料器 SW ⑧ LEFT 供料器 SW ⑨ 键盘变换 SW 1 ） 请拆下前、后侧的 40063505 ； SWITCH_PANEL （ PRINT FIG. ）。 （正面螺钉两处、保护罩内侧两处） 2 ） 卸下操作基板。 3 ） 卸下开关…
Rev1.00
维修调整要领书
10-4

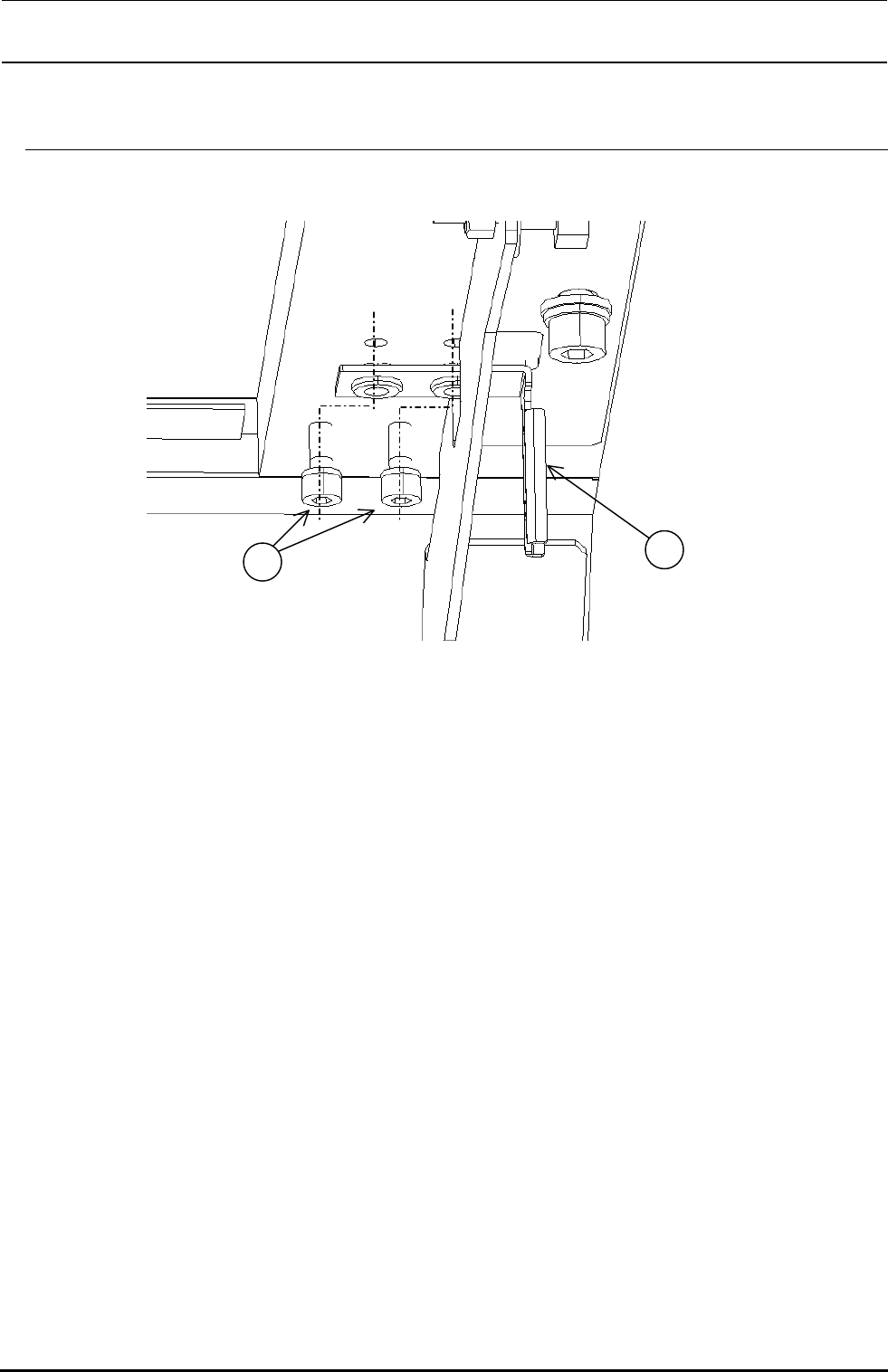

10-3-2． 操作键
1） 卸下 2 个安装螺丝，更换②操作键。
图 10-3-2
1
2
Rev1.00
维修调整要领书
10-5

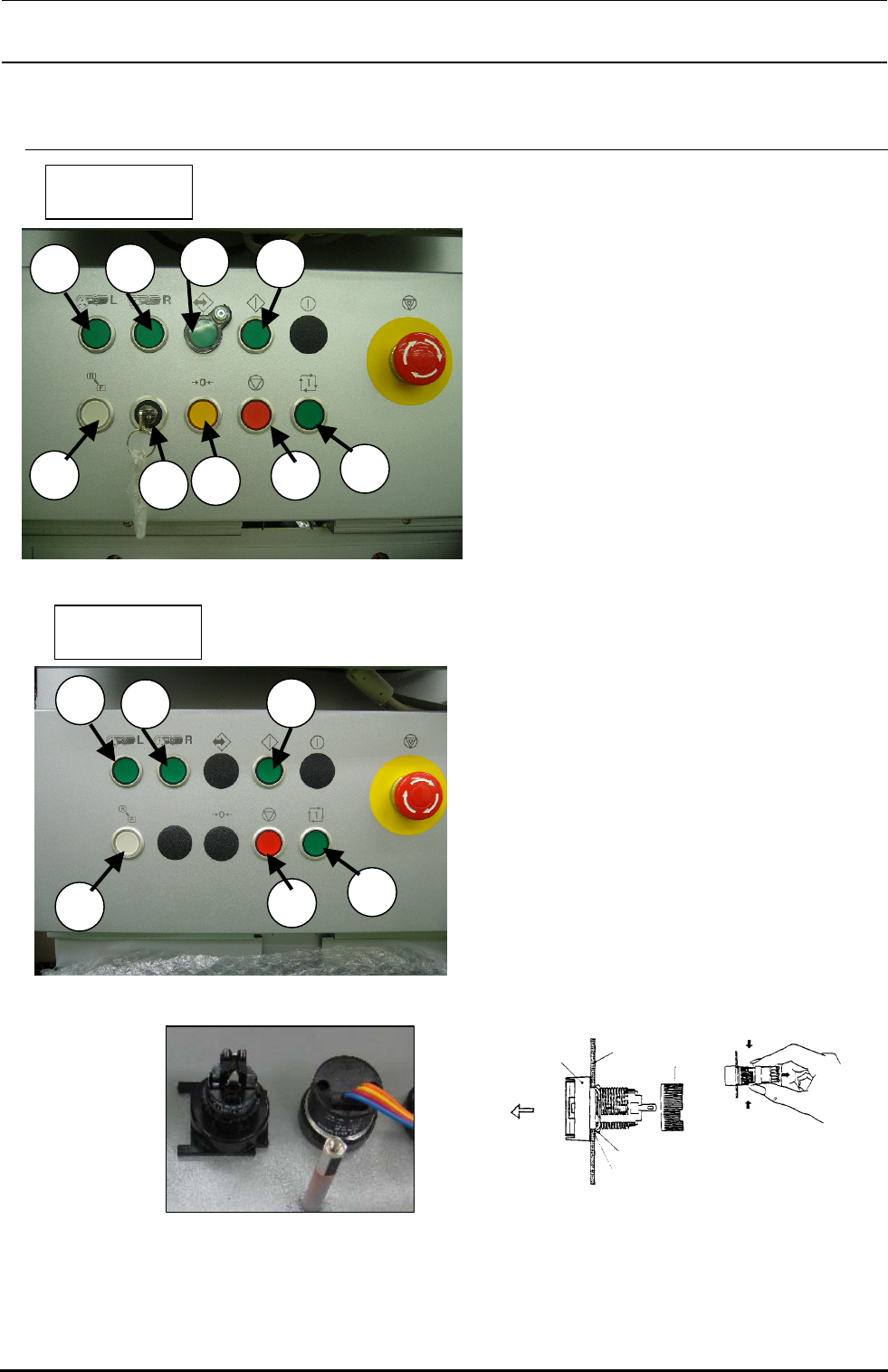

10-4． 按键开关（CE对应机）
① 源 SW
② 停止 SW
③ 起动 SW
④ 单循环 SW
⑤ 在线 SW
⑥ 维修键 SW
⑦ RIGHT 供料器 SW
⑧ LEFT 供料器 SW
⑨ 键盘变换 SW
1） 请拆下前、后侧的 40063505 ；
SWITCH_PANEL（PRINT FIG.）。
（正面螺钉两处、保护罩内侧两处）
2） 卸下操作基板。
3） 卸下开关时，卸下护罩里侧的开关根部
（安装螺母），从护罩表面拔下箱部，进
行更换。
4） 安装时请按照相反的程序进行。
〈注意〉 关的插头和操作开关基板的插头的组
合，安装时要注意方向性。
4
2
1
9
8
7
5
3
6
前側
4
2
9
8
7
3
后側 （OP)
图 10-4-1
旋转
旋转
安装螺母
边
缘
固定部件
槽
操作盘
拔
箱
图 10-4-2
Rev1.00
维修调整要领书
11-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
11 供料器跳起传感器的更换、调整

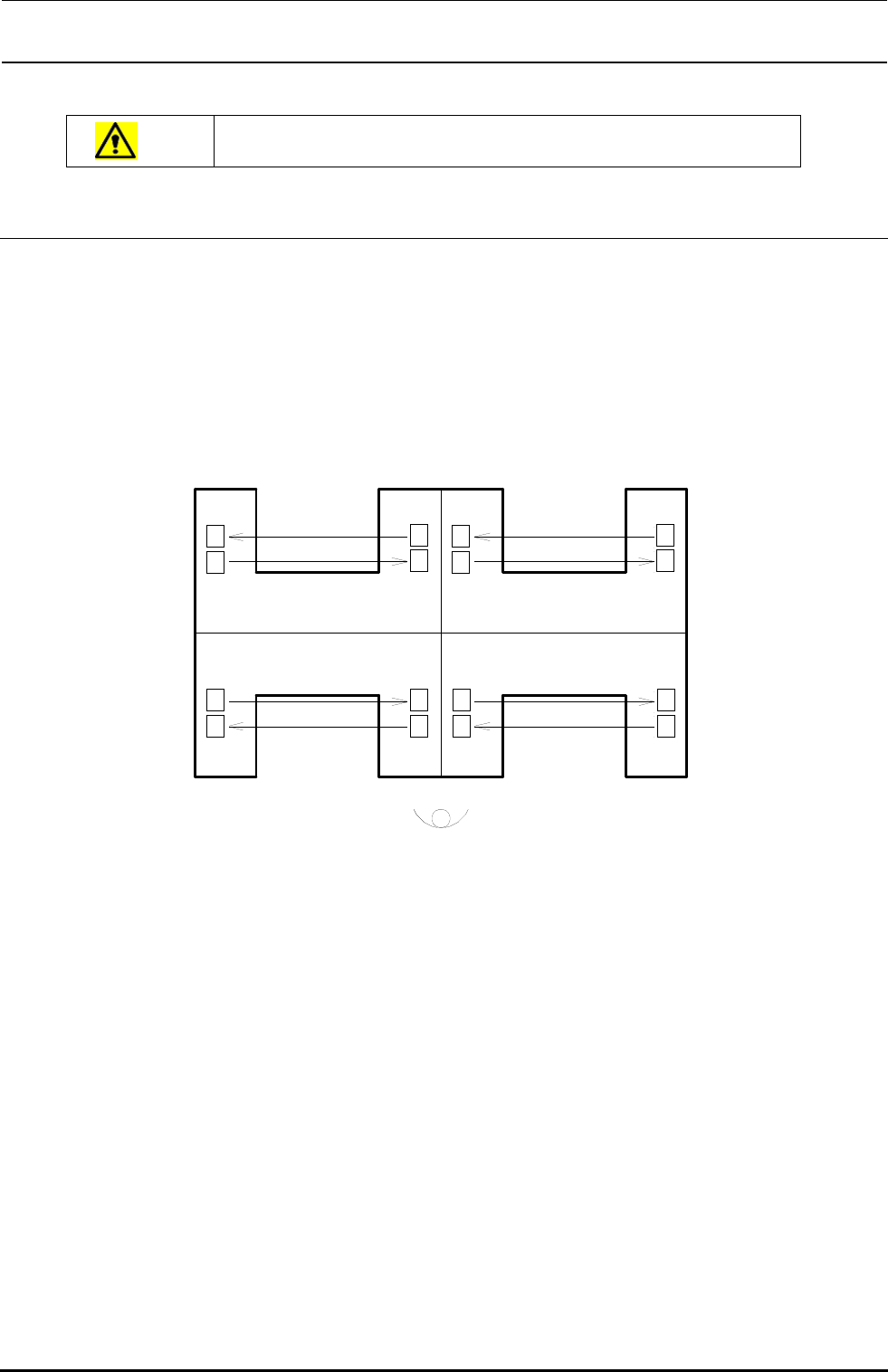

1） 在 FX-3 中传感器被按下图所示进行配置。
每次拆卸支架的时候传感器的高度都需要调整。
只更换传感器时从 4）项开始操作。
图 11-1
贴片机俯视图
后侧
左内侧 右内侧 左内侧 右内侧
左前侧 右前侧 左前侧 右前侧
受
受
受
受
投
投
投
投
投
受 投
受 投
受 投
受
前侧
（机器外侧）
（传送路侧）
（传送路侧）
（机器外侧）
