Rev1.00 维修调整要领书 11-2 2 ） 更换卸下的支架的传感器 。 ① ． FSD 支架（左前） 图 11-2 ② ． FSD 支架（右前） 图 11-3 FSD 支架 确认用 LED 侧 确认用 LED 侧 供料器浮起传感器 (FR) 受光组件 供料器浮起传感器 (FF) 投光组件 FSD 支架 确认用 LED 侧 确认用 LED 侧 供料器浮起传感器 (FF) 受光组件 供料器浮起传感器 (FR) 投光组件
Rev1.00
维修调整要领书
11-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
11 供料器跳起传感器的更换、调整
1） 在 FX-3 中传感器被按下图所示进行配置。
每次拆卸支架的时候传感器的高度都需要调整。
只更换传感器时从 4）项开始操作。
图 11-1
贴片机俯视图
后侧
左内侧 右内侧 左内侧 右内侧
左前侧 右前侧 左前侧 右前侧
受
受
受
受
投
投
投
投
投
受 投
受 投
受 投
受
前侧
（机器外侧）
（传送路侧）
（传送路侧）
（机器外侧）
Rev1.00
维修调整要领书
11-2

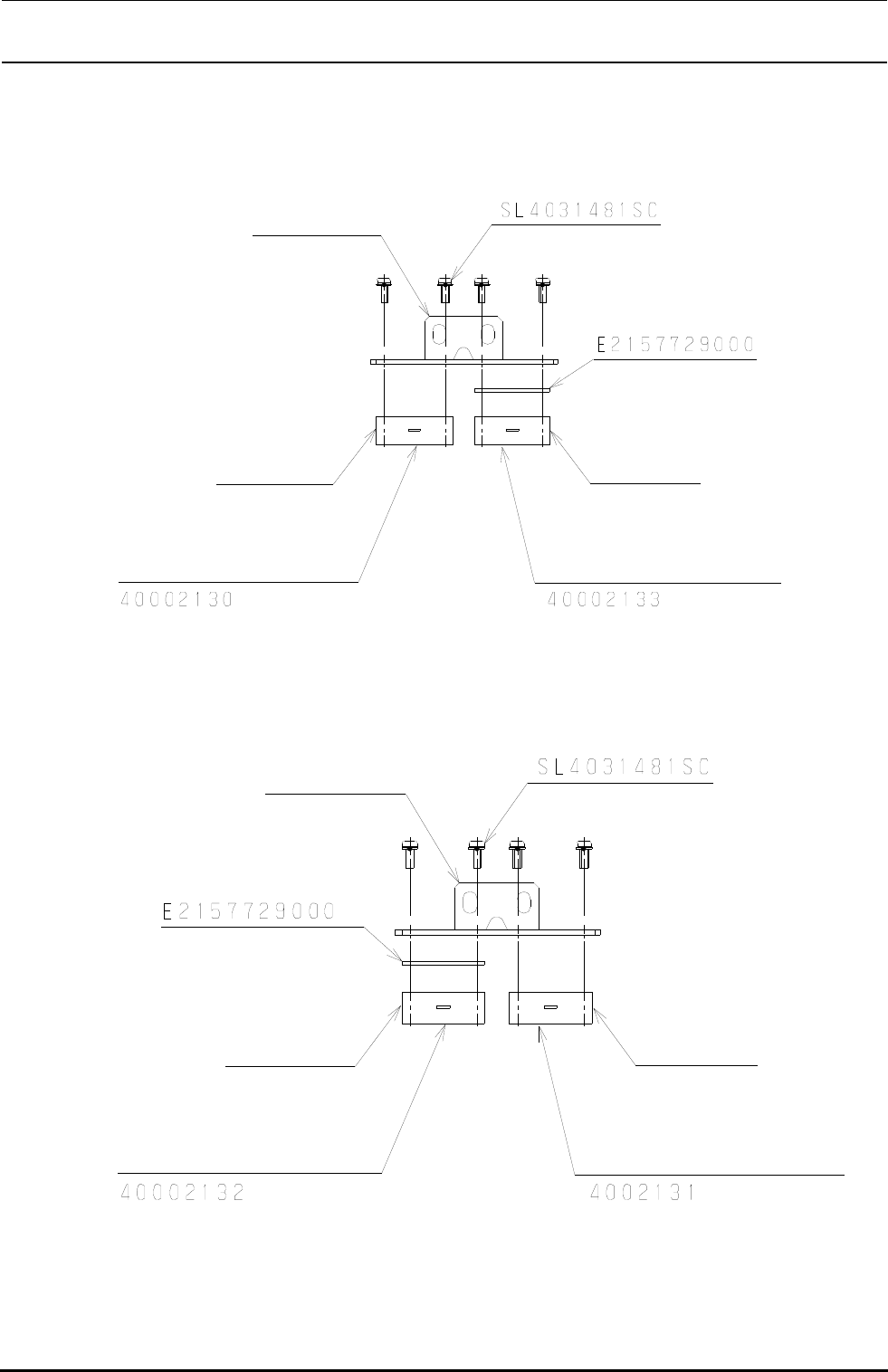

2） 更换卸下的支架的传感器。
①．FSD 支架（左前）
图 11-2
②．FSD 支架（右前）
图 11-3
FSD支架
确认用LED侧
确认用LED侧
供料器浮起传感器(FR)受光组件
供料器浮起传感器(FF)投光组件
FSD支架
确认用LED侧
确认用LED侧
供料器浮起传感器(FF)受光组件
供料器浮起传感器(FR)投光组件
Rev1.00
维修调整要领书
11-3

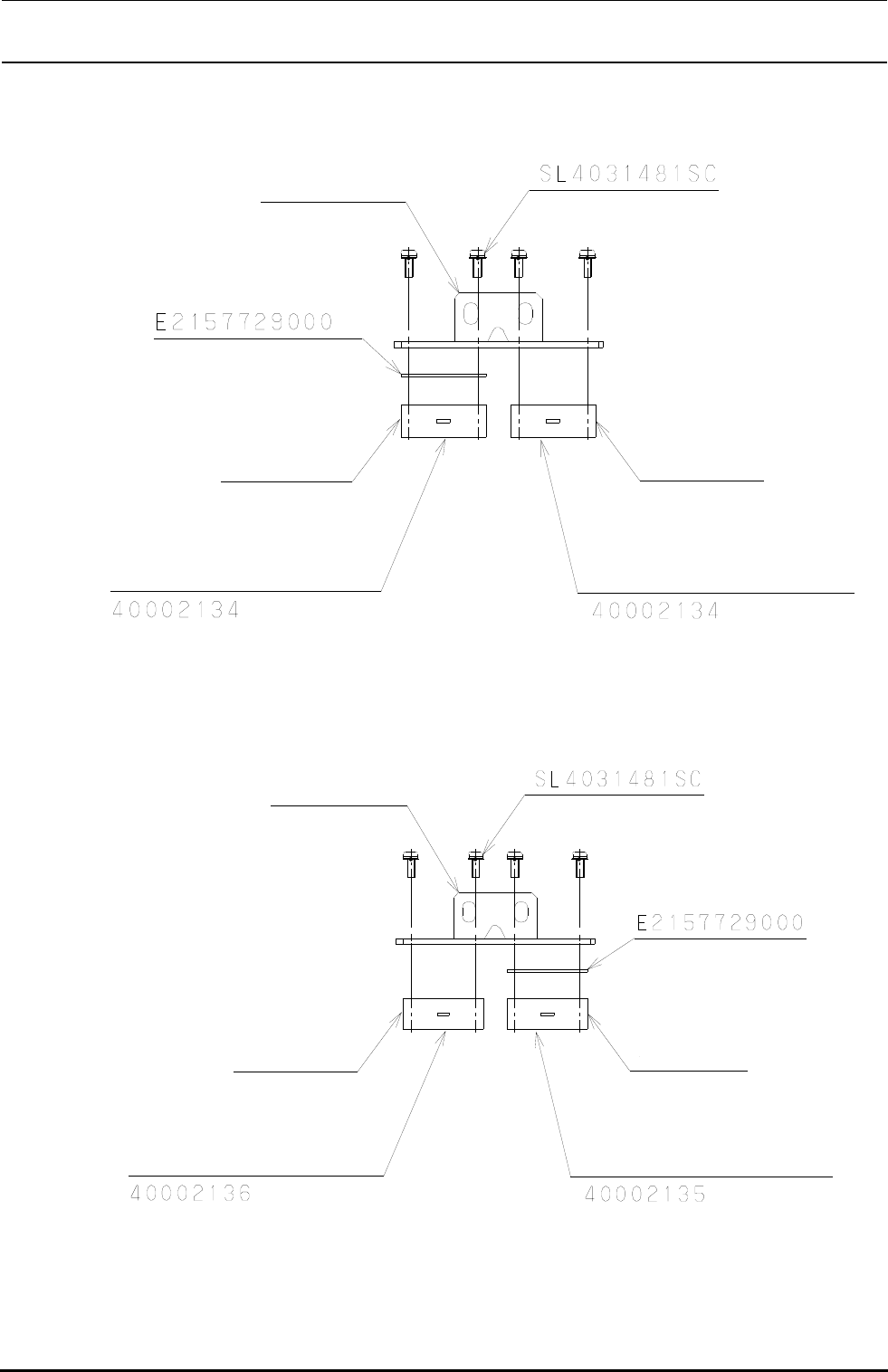

③．FSD 支架（左内）
图 11-4
④．FSD 支架（右内）
图 11-5
FSD支架
确认用LED侧
确认用LED侧
供料器浮起传感器(RR)受光组件
供料器浮起传感器(RF)投光组件
FSD支架
确认用LED侧
确认用LED侧
供料器浮起传感器(RF)受光组件
供料器浮起传感器(RR)投光组件
