Rev1.00 维修调整要领书 12-1 危险 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 12 其它机器 12-1 ． ＬＣＤ 监视器的更换 12-1-1 ． LCD 监视器的更换 1 ） 卸下 ④ 平螺丝和 ⑤⑥⑦ 蝶形螺丝等，从 ③ＬＣＤ 支架 Ｒ 卸下 ②ＬＣＤ 支架 Ｆ。 2 ） 卸下 ⑧ 螺丝 Cap ，从 ①ＬＣＤ 监视器卸下 ②ＬＣＤ 支架 Ｆ。 3 ） 安装时，请按照相反的程序进行安装 。 ① LCD 监视…
Rev1.00
维修调整要领书
11-7
② 机器外侧供料器跳起传感器的调整程序
1） 把投光侧的旋钮向 min 侧（左侧）转动，遮挡传感器。
2） 把旋钮慢慢向 max 侧（右侧）转动，调整到受光侧的红灯，绿灯均亮灯的位置。
3） 把散件供料器设置到供料器的左、中、右，确认传感器是否 OFF。
※ 传感器 ON（绿灯不正常亮灯）时，转动旋钮，让绿灯亮灯。

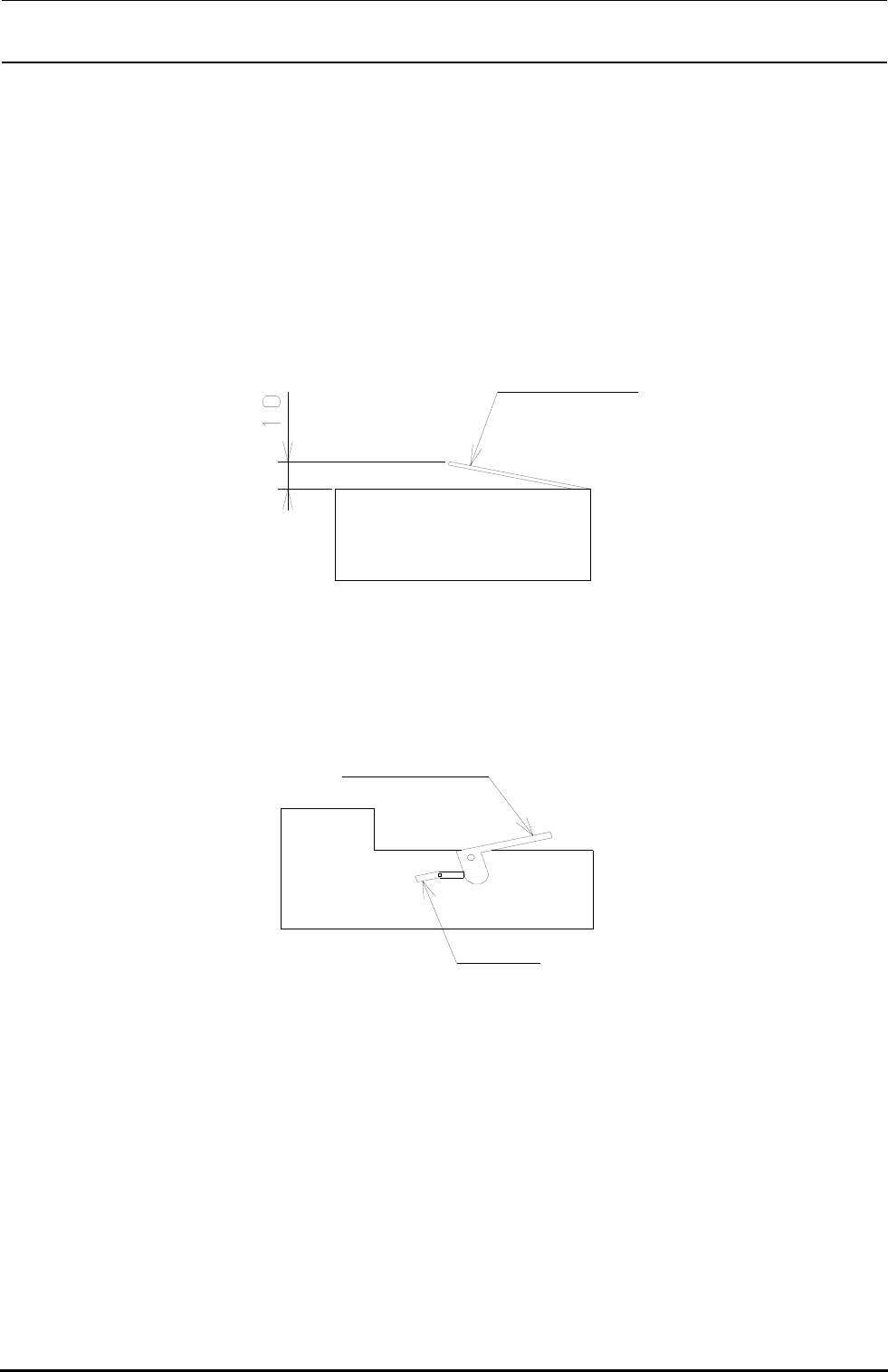

4） 把 NF32 供料器设置到与 3）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。
※ 3）的时候，如果旋钮转的过度，NF32 的护罩打开后传感器也不反应。
5） 把 NF16 供料器设置到与 3）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。
※传感器不 OFF 时，请前后移动传感器的安装位置 S，重新从 1）调整光轴。
用手向上抬
NF32供料器
顶盖
杆
NF16N供料器
Rev1.00
维修调整要领书
12-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
12 其它机器
12-1． ＬＣＤ监视器的更换
12-1-1． LCD监视器的更换
1） 卸下④平螺丝和⑤⑥⑦蝶形螺丝等，从③ＬＣＤ支架Ｒ卸下②ＬＣＤ支架Ｆ。
2） 卸下⑧螺丝 Cap，从①ＬＣＤ监视器卸下②ＬＣＤ支架Ｆ。
3） 安装时，请按照相反的程序进行安装。
① LCD 监视器 1个
② LCD 支架Ｆ 1个
③ LCD 支架Ｒ 1个
④ 平头螺丝 2个
⑤ 蝶形螺丝 1个
⑥ 平垫片 1个
⑦ 弹簧垫 1个
⑧ 螺丝 Cap 4 个

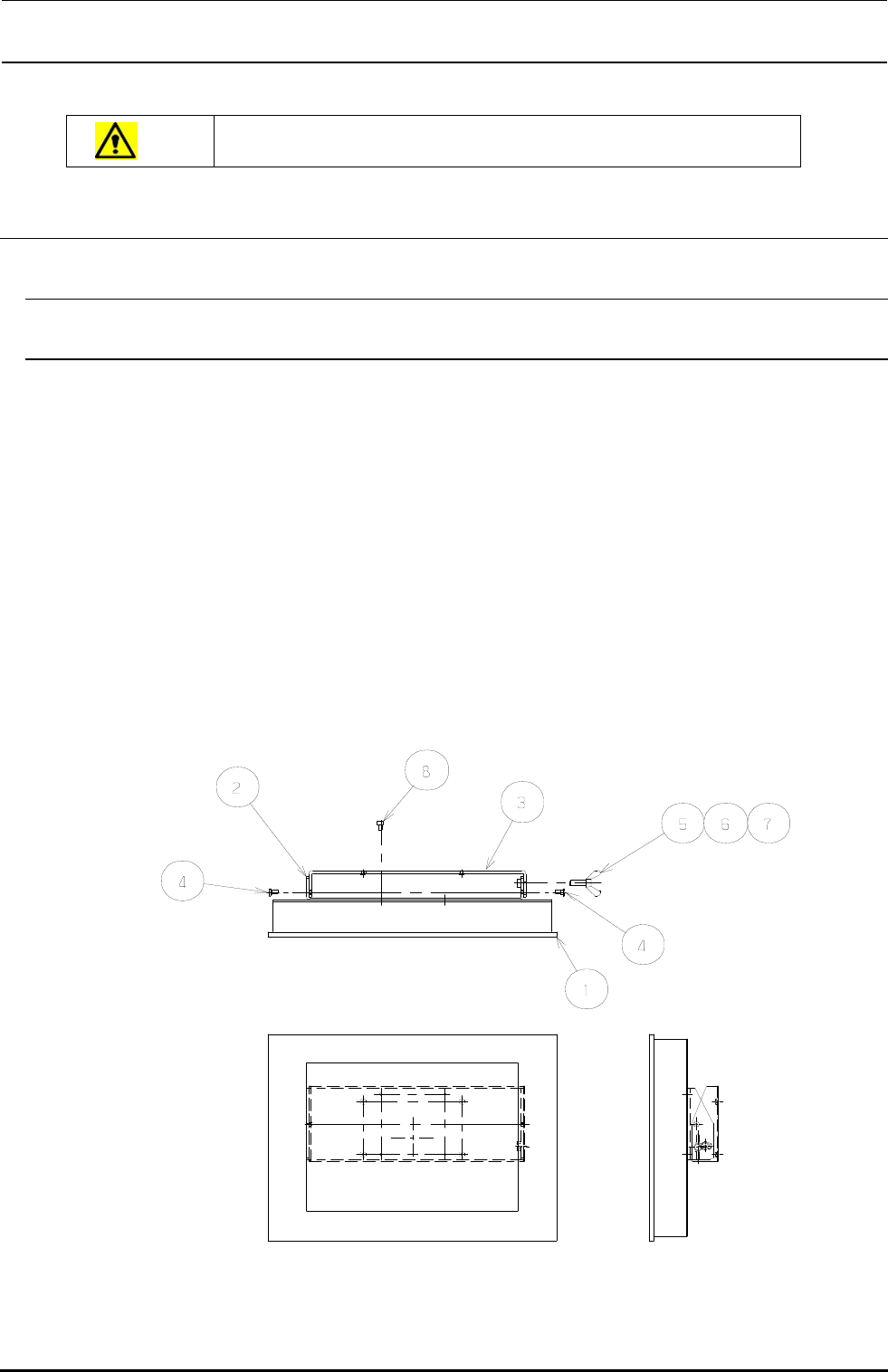

图 12-1-1
Rev1.00
维修调整要领书
12-2
12-1-1-1. 触摸式面板的设置（选购）
LCD 监视器更换后，需要进行触模式面板的设置。
此设置请在主机软件还没启动的状态下进行。
1） 选择下列画面中的运行文件，请启动。
“C：\FACTORY\Touch\TP_JK_Control.exe”

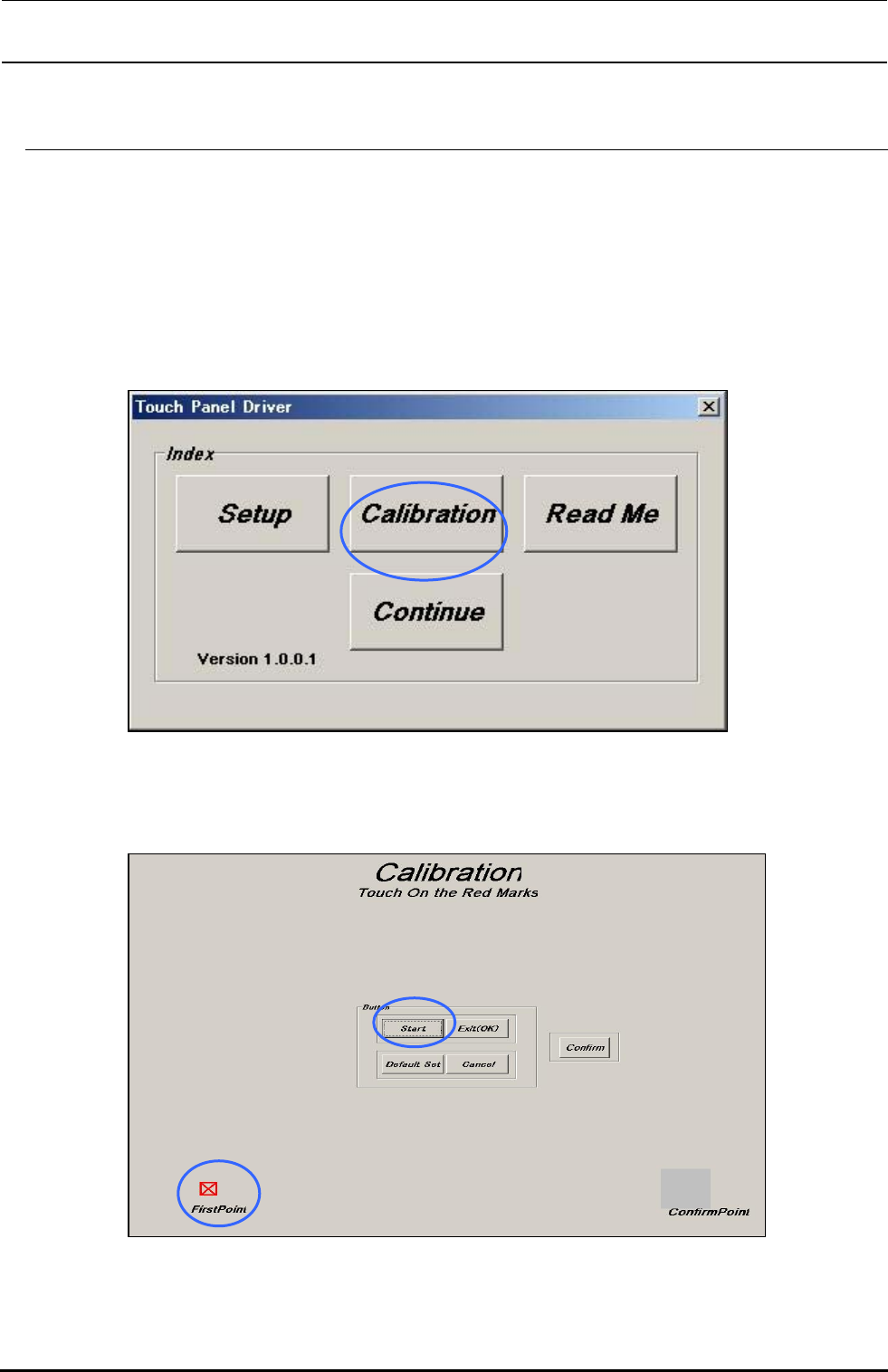

2） 启动后将显示下图所示窗口。点击此窗口左下方的“Calibration”。
3） 请按下“Start”按钮。
4） 第一个的校准点被显示。请用手指按下标记。
