- 50 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-86336 BASE_BRIDGE_RS1 ベースブリッジＲＳ１ 1 2 HX-0070600-0A MOUNT BASE マウントベース 2 3 SL-6062592-TN SCREW M6 L=25 座金付き六角穴ボルト Ｍ６ Ｌ＝２５ 4 4 SL-6064092-TN SCREW 座金付き六角穴ボルトＭ …
- 49 -
25.ATC & CAL BLOCK COMPONENTS
ＡＴＣ・ＣＡＬ ブロック関係
4
4
4
52
55
51
64
66
A
59
70
58
53
54
57
61
69
68
67
60
65
1
5
3
41
41
38
37
36
35
47
56
30
31
A
28
13
13
14
12
8
15
11
43
2
2
7
10
25
26
27
29
32
24
21
34
33
23
22
22
20
18
17
19
39
40
42
44
45
46
48
49
B
B
10
9
16
50
C
C
62
63
6
71
- 50 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-86336 BASE_BRIDGE_RS1
ベースブリッジＲＳ１
1
2 HX-0070600-0A MOUNT BASE
マウントベース
2
3 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
4
4 SL-6064092-TN SCREW
座金付き六角穴ボルトＭ６ Ｌ＝４０
6
5 401-83478 ATC_RS1_ASM
ＡＴＣ＿ＲＳ１組
1
6 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
7 401-82955 ATC_BASE_RS1
ＡＴＣベースＲＳ１
(1)
8 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
9 401-82965 SENSOR_BR_RS1
センサブラケットＲＳ１
(1)
10 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
11 401-46937 ATC_SV_20VA_ASM
ＡＴＣ ＳＶ ２０ＶＡ組
(1)
12 PV-1505380-00 5-PORT SOLENOID VALVE
５ポート電磁弁切換弁
(1)
13 PX-0505010-00 SILENCER
消音器
(2)
14 PJ-2100061-00 HALF UNION
ハーフユニオン
(1)
15 401-28203 ATC_SV_BRKT
ＡＴＣＳＶブラケット
(1)
16 SL-6040892-TN SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
17 401-82959 ATC_BASE_PLATE_RS1
ＡＴＣベースプレートＲＳ１
(1)
18 401-82958 SLIDE_BASE_RS1
スライドベースＲＳ１
(1)
19 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
(4)
20 401-51721 GUIDE_SPACER
ガイドスペーサ
(4)
21 401-82957 SLIDE_PLATE_RS1
スライドプレートＲＳ１
(1)
22 E7308-700-000 THRUST WASHER
スラストワッシャ
(8)
23 WP-0431005-SP PLAIN WASHER
平座金
(4)
24 401-83481 CAL_VALVE_RS1_ASM
ＣＡＬバルブＲＳ１組
(1)
25 PV-1305410-00 3-PORT SOLENOID VALVE
３ポート電磁弁切換弁
(1)
26 PX-0505010-00 SILENCER
消音器
(1)
27 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
28 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
(2)
29 401-82962 CAL_VALVE_BR_RS1
ＣＡＬバルブブラケットＲＳ１
(1)
30 PF-0100030-A0 AIR SUCTION FILTER
エア サクション フィルタ
(1)
31 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
(2)
32 PJ-3040605-02 ELBOW UNION 6XM5
エルボユニオン ６ＸＭ５
(1)
33 400-45978 SENSOR DOG
センサドグ
(1)
34 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
35 400-01286 ATC SPACER RUBBER
ＡＴＣスペーサゴム
(1)
36 B2107-816-000 WASHER
座金
(1)
37 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
38 E3528-729-000 ATC JOINT
ＡＴＣジョイント
(1)
39 401-29062 PHOTOMICRO SENSOR ASM
フォトマイクロセンサ組
(1)
40 401-29062 PHOTOMICRO SENSOR ASM
フォトマイクロセンサ組
(1)
41 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(4)
42 401-82966 AIR_CYLINDER_6STROKE
エアシリンダ６ストローク
(1)
43 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.5)
44 401-82970 ATC_LABEL_RS1
ＡＴＣラベルＲＳ１
(1)
45 401-82969 CHIP_BOX_HANGER_RS1
チップボックスハンガーＲＳ１
(1)
46 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
(2)
47 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
48 401-82960 SLIDER_ANGLE_RS1
スライダアングルＲＳ１
(1)
49 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
50 SL-6044092-TN SCREW
座金付き六角穴ボルト
(2)
51 401-83479 CAL_BLOCK_RS1_ASM
ＣＡＬブロックＲＳ１組
1
52 401-83480 NOZZLE_CAL_PIECE_ASM
ノズルＣＡＬピース組
(1)
53 401-82964 CAL_POST_HOUSING_RS1
ＣＡＬハウジングＲＳ１
(1)
54 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
55 401-29080 AIR(N) SENSOR CABLE ASM
エア（Ｎ） センサケーブル組
(1)
56 PJ-0205000-02 PLUG
プラグ
(1)
57 401-82963 CAL_POST_RS1
ＣＡＬポストＲＳ１
(1)
58 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズルＣＡＬピーススプリング
(1)
59 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
60 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
61 400-07376 CALBLOCK PCB ASM
ＣＡＬブロック基板組
(1)
62 401-82976 CAL_SUB_PLATE_RS1_CD
ＣＡＬサブプレートＲＳ１＿ＣＤ
(1)
63 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(1)
64 401-82961 CAL_PLATE_RS1
ＣＡＬプレートＲＳ１
(1)
65 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
(2)
66 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホース 黒
(0.3)
67 L202E-521-000 CAL SIDE COVER
ＣＡＬサイドカバー
(1)
68 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
69 L202E-621-000 CAL DIFFUSER
ＣＡＬディフューザ
(1)
70 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
71 401-86273 ATC_SUPPORT_PIN
ＡＴＣサポートピン
2
- 51 -

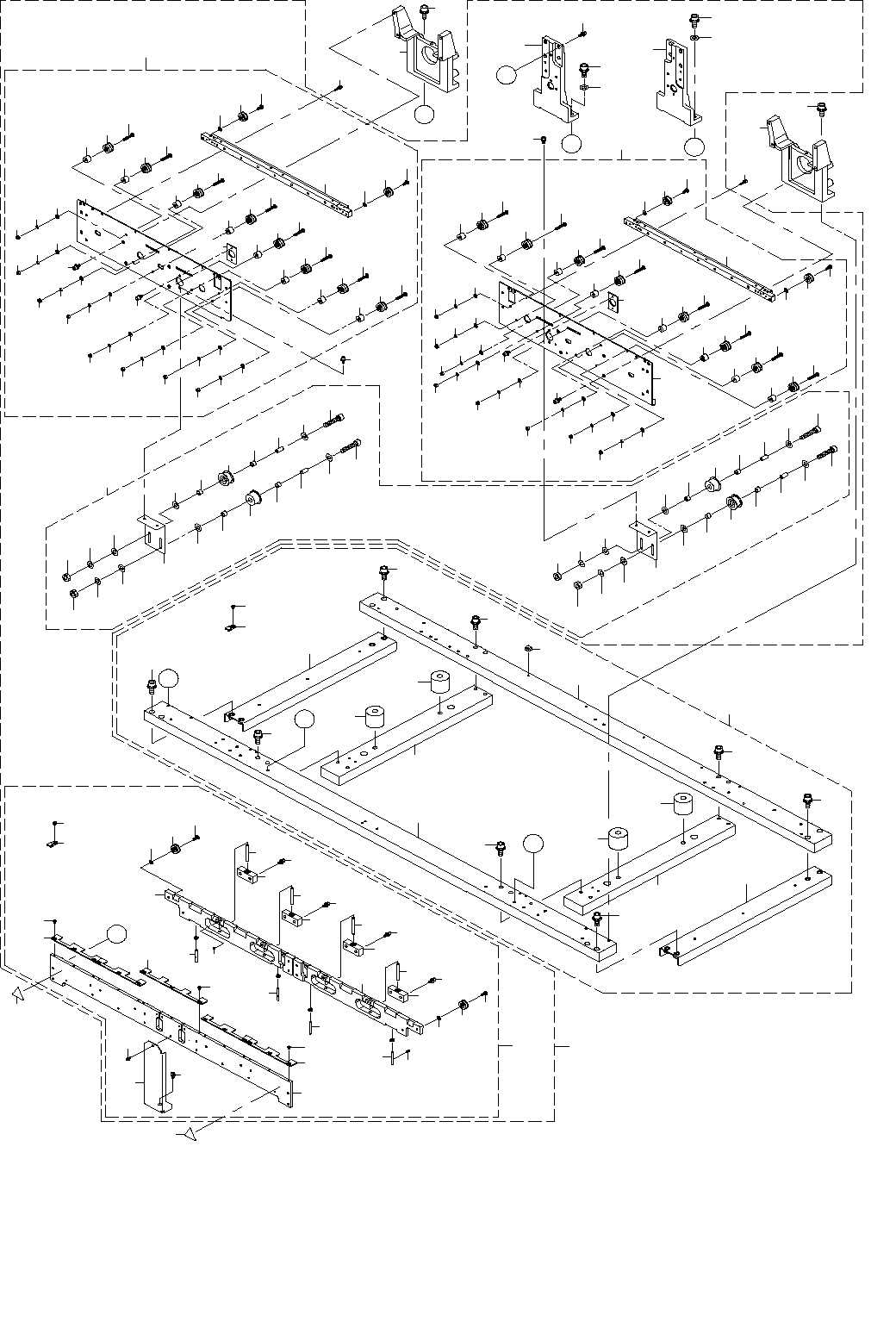

26.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
１
４０
１２
３８
３９
８６
１２
Ｄ
Ｃ
Ｂ
Ａ
１３
１３
４２
４１
Ｃ
１７
１１
３２
５
６
７
９
７
２４
Ｄ
Ｂ
２１
２０
３３
１１
２
２
２
１１
２
１１
１０
８
８
８
８
９
４
３
４３
４５
５０
４９
５２
４９
４７
４７
５１
５０
５３
４９
５４
４９
４７
４８
４７
５１
４９
４９
４６
５２
４８
２３
２５
２８
２８
３１
３１
３１
３１
２９
３４
３５
３０
３０
３０
２０
３３
２１
３６
３６
２２
２２
２７
２６
１８
３７
Ａ
１９
６８
４９
５０
５１
４９
５０
５１
５２
５２
５３
４９
４９
４９
４７
４８
４７
５４
４６
４７
４８
４７
４９
５７
５８
６７
６５
６２
６４
６３
５９
１４
６３
６２
６４
６２
６３
６４
６３
６２
６４
６３
６２
７０
６３
６２
７０
６３
６２
６４
４４
６０
６１
６０
５９
６１
６６
６７
６６
６５
６７
６６
６５
６７
６５
６６
６７
６５
６６
６７
６６
６５
６７
６６
６５
６７
６６
６５
５６
１４
８１
８０
７４
７３
７５
７８
７７
７６
７４
７３
７５
７４
７３
７５
７４
７３
７５
７３
７４
７５
７４
７３
７５
７４
７３
７５
７４
７３
７５
８４
８２
８５
７２
８５
８２
７２
７９
７８
７７
７６
７８
７７
７６
７８
７７
７６
７８
７７
７６
７８
７６
７７
７８
７７
７６
７８
７７
７６
８３
４４
５
５
７
１
２７
２２
３６
２７
２２
３６
２７
６３
６２
６４
６９
１５
１５
１６
