7 WF4 SX1/2 Führungslager fetten und Linearführung und Maßstab der X-Achse reini-
gen.
1,5 min 3 / 3
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T12, T89, T90
Verschleißteil: Verbrauchsstoffe:
C3, C5, C31, C49
www.asm-smt.com

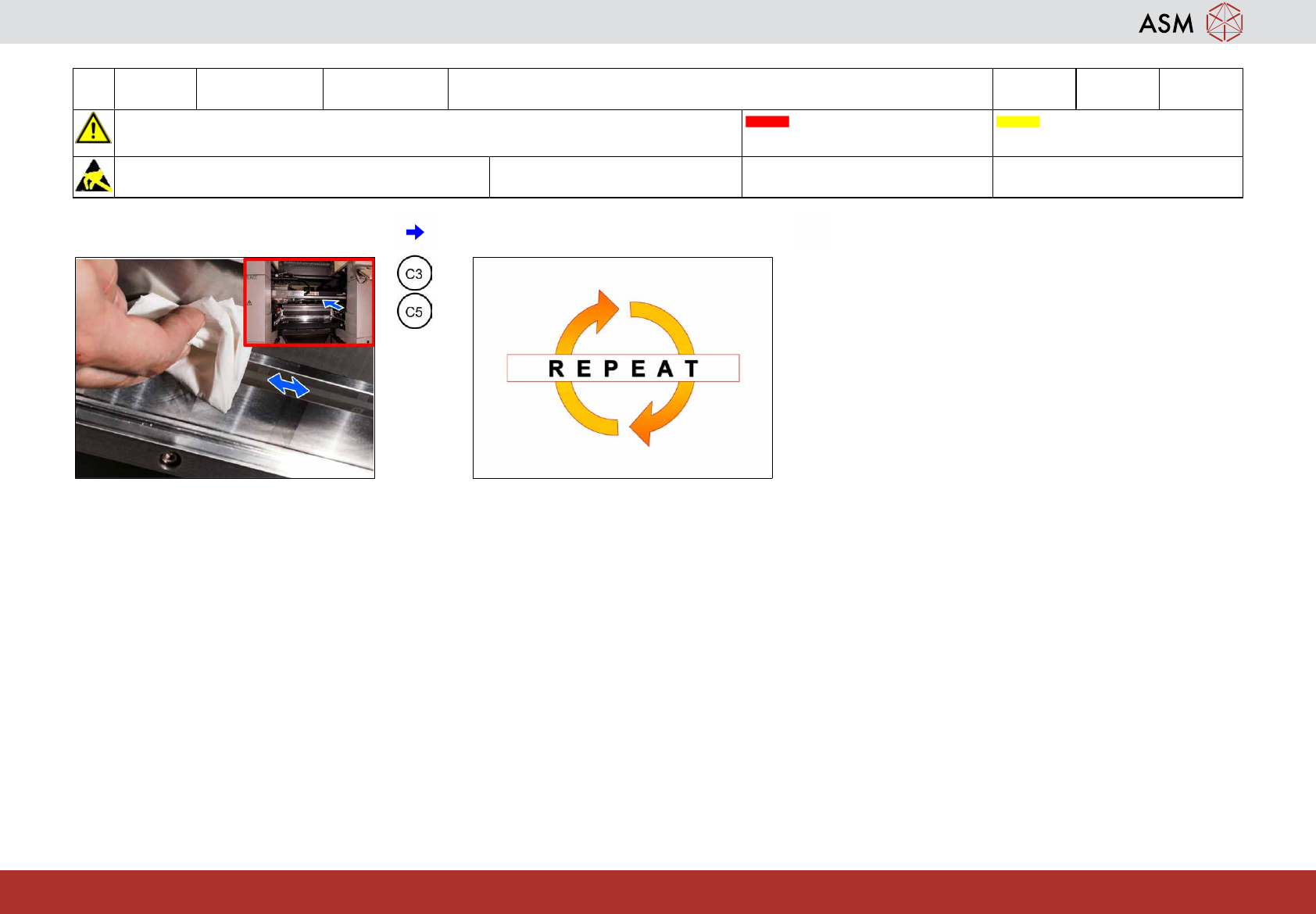

13 Reinigen Sie den Maßstab der X-Achse
über die gesamte Länge.
14 Wiederholen Sie alle Schritte am anderen
Portal.
www.asm-smt.com

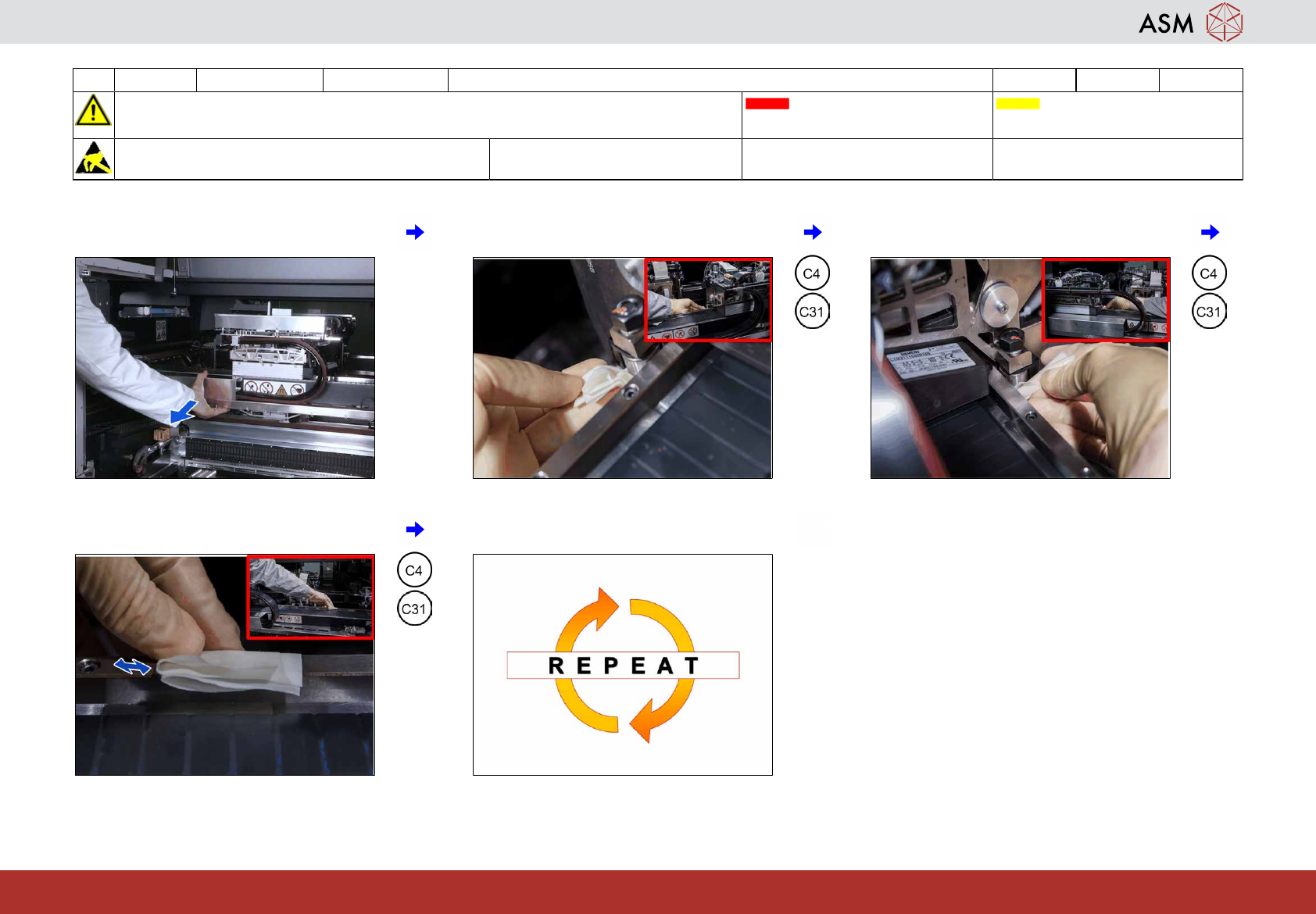

8 WF4 SX1/2 Das Loslager und die Auflagefläche der X-Achse reinigen. 1 min 1 / 1
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug: Verschleißteil: Verbrauchsstoffe:
C4,C31
www.asm-smt.com
1 Verschieben Sie alle Portale bis zum
Anschlag.
2 Reinigen Sie das Loslager an der linken
Kopfseite.
3 Reinigen Sie das Loslager an der rechten
Kopfseite.
4 Die Kontaktfläche über die gesamte Länge
reinigen.
5 Wiederholen Sie alle Schritte am anderen
Portal.
