26 WF4 SX 1/2 - Anhang: Den TwinHead kalibrieren 8 min 1 / 9
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
1 Öffnen Sie die Haube. 2 Entfernen Sie alle Pipetten aus dem
Pipettenwechsler.
3 Setzen Sie Pipettentyp 517 in Magazin 2
ein und Pipettentyp 518 in Magazin 3.
4 Setzen Sie das Kalibrierteil ein. 5 Alle Hauben schließen. 6 Klicken Sie auf "Einstellungen und
Optionen".

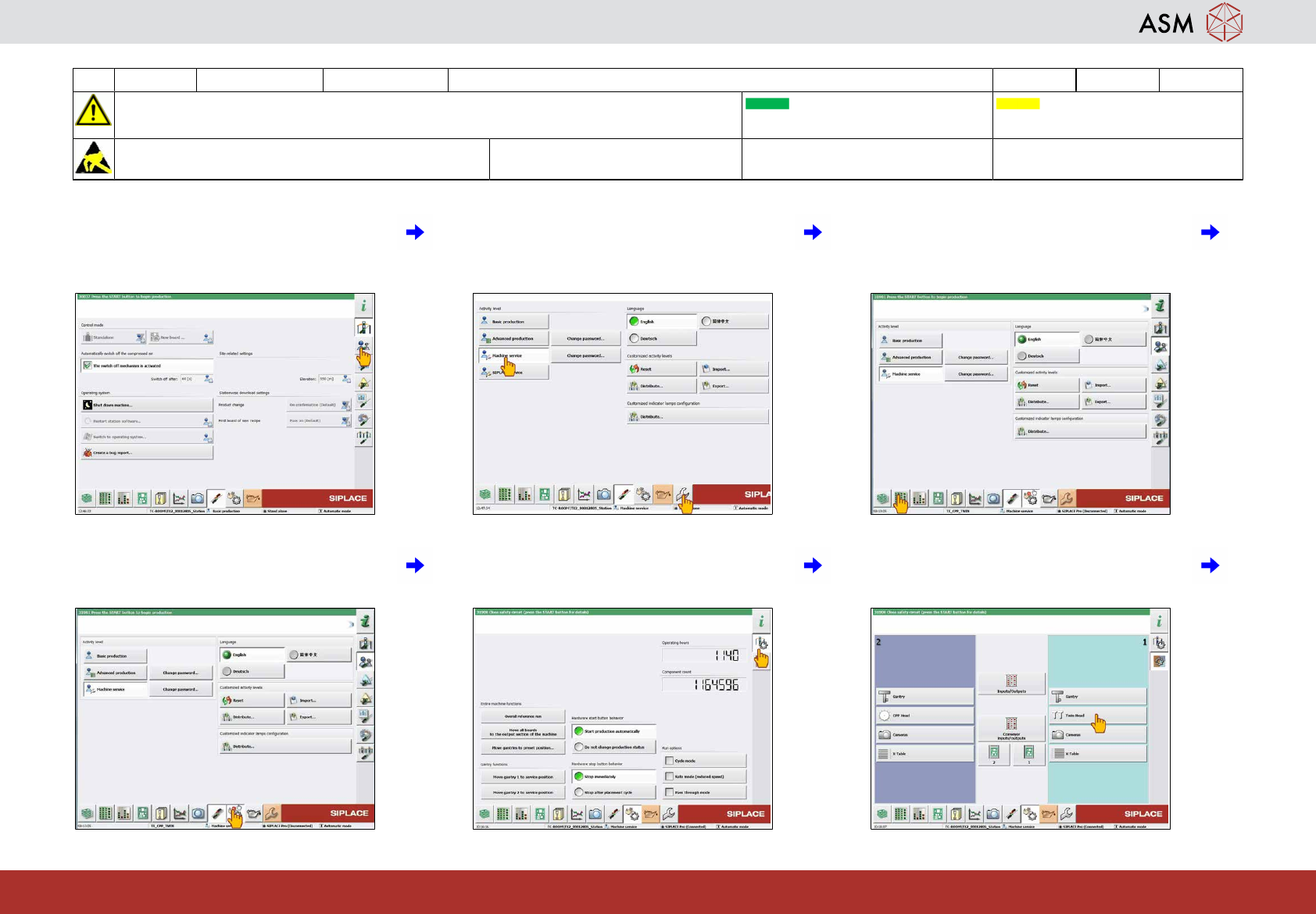

26 WF4 SX 1/2 - Anhang: Den TwinHead kalibrieren 8 min 2 / 9
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
7 Klicken Sie auf "Benutzereinstellungen". 8 Klicken Sie auf "Service (Kunde)" und
"Kalibrierung".
9 Wenn Sie denselben Kopf einbauen,
klicken Sie auf "Förderer anzeigen,
überprüfen und rüsten" und fahren Sie
fort mit Schritt 21.
10 Wenn Sie einen neuen Kopf einbauen,
klicken Sie auf "Sensoren und Optionen
prüfen".
11 Klicken Sie auf "Sensoren bestimmter
Komponenten überprüfen".
12 Wählen Sie den wieder in die Maschine
eingesetzten "Twin Head" aus.
