MODEL TIM-5100 0008-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE QD-5 2 unit/1 machine 40 1 630 082 6371 P LA TE(TOP) 1 741QD-1 1B-401 40 2 630 081 4767 S P ACER 2 741QD-1 1B-402 40 3 630 081 4750 P L A T E 2 74…
MODEL TIM-5100
0008-001

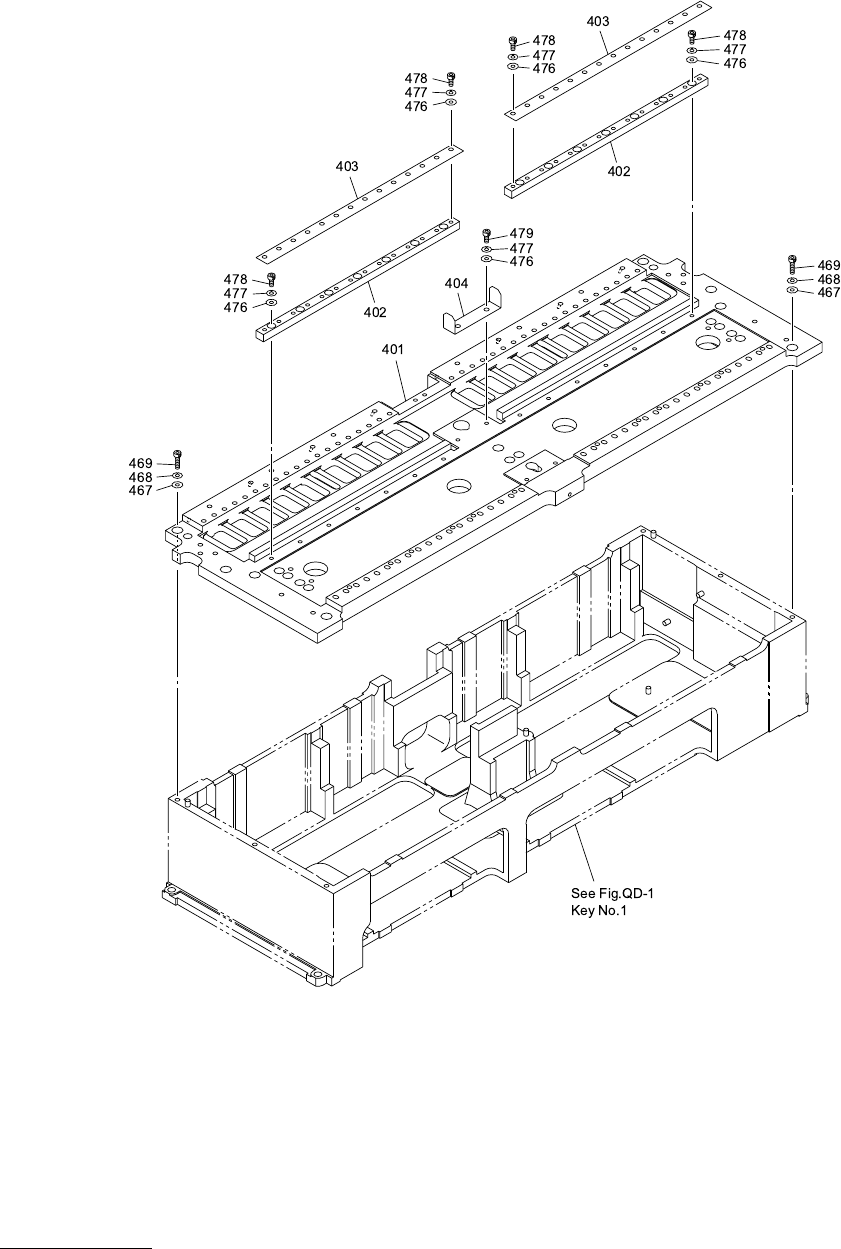

フィ－ダ－ベ－ス部 FEEDER BASE SECTION
Fig. QD-5 フィ－ダ－ベ－ス Feeder Base
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
QD-5 2 unit/1 machine
401 630 082 6371 PLATE(TOP) 1 741QD-11B-401
402 630 081 4767 SPACER 2 741QD-11B-402
403 630 081 4750 PLATE 2 741QD-11B-403
404 630 081 4903 BRACKET 1 741QD-11B-404
467 411 141 4305 WASHER V 6X12.5X1.6 6 FW6
468 411 141 3001 WASHER SPR 6 6 SW6
469 630 000 7893 BOLT,HEX-SCT 6 M6X20
476 411 141 4107 WASHER V 5X10X1 44 FW5
477 411 141 6705 WASHER SPR 5 44 SW5
478 630 000 7756 BOLT,HEX-SCT 42 M5X12
479 630 000 7749 BOLT,HEX-SCT 2 M5X10
MODEL TIM-5100
0008-001

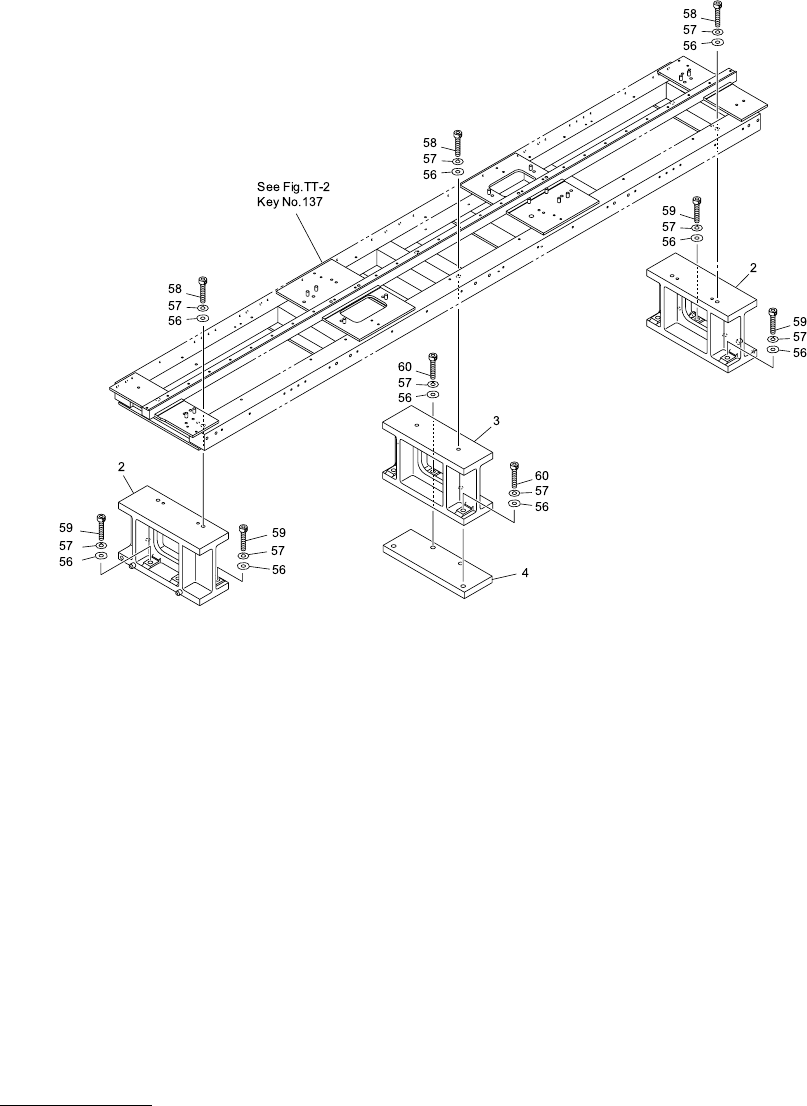

トラバ－ス部 TRAVERSE SECTION
Fig. TT-1 トラバ－ス取付ブロック Traverse Mounting Block
