MODEL TIM-5100
0008-001
本体電装部 MACHINE ELECTRICAL SECTION
Fig. BB-3 フレーム中段 ＳＤＳ Frame Middle SDS
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
BB-3
216 411 141 4107 WASHER V 5X10X1 4 FW5
217 411 141 6705 WASHER SPR 5 4 SW5
218 630 000 7749 BOLT,HEX-SCT 4 M5X10
221 411 141 4008 WASHER V 4X9X0.8 4 FW4
222 411 141 2905 WASHER SPR 4 4 SW4
223 630 000 7602 BOLT,HEX-SCT 4 M4X6
231 411 119 1909 WASHER V 3X7X0.5 56 FW3 F
232 411 086 4408 WASHER SPR 3 56 SW3 F
233 411 041 8908 SCR PAN 3X6 52 M3X6 PAN
234 411 113 0502 SCR PAN 3X14 4 M3X14 PAN
260 630 071 2551 UNIT,I/O 4 741BB-11D-860
261 630 071 2568 UNIT,I/O 2 741BB-11D-861
262 630 071 2544 UNIT,I/O 1 741BB-11D-966
263 630 074 5146 P.C.B,MOUNT(SDS-DOUT) 1 741BB-11U-967
266 630 069 1078 ACCESSORY,P.C.B 28 741BB-11D-866
267 630 006 0218 ACCESSORY,P.C.B 4 741BB-11D-968
268 630 070 2972 CONNECTOR 7 741BB-11D-868
269 630 070 2965 CONNECTOR 8 741BB-11D-652
270 630 072 0815 CORD 1 741BB-11D-459
275 630 084 3088 BOX 2 741BB-11V-275
276 630 084 3095 COVER 2 741BB-11V-276
MODEL TIM-5100
0008-001
本体電装部 MACHINE ELECTRICAL SECTION

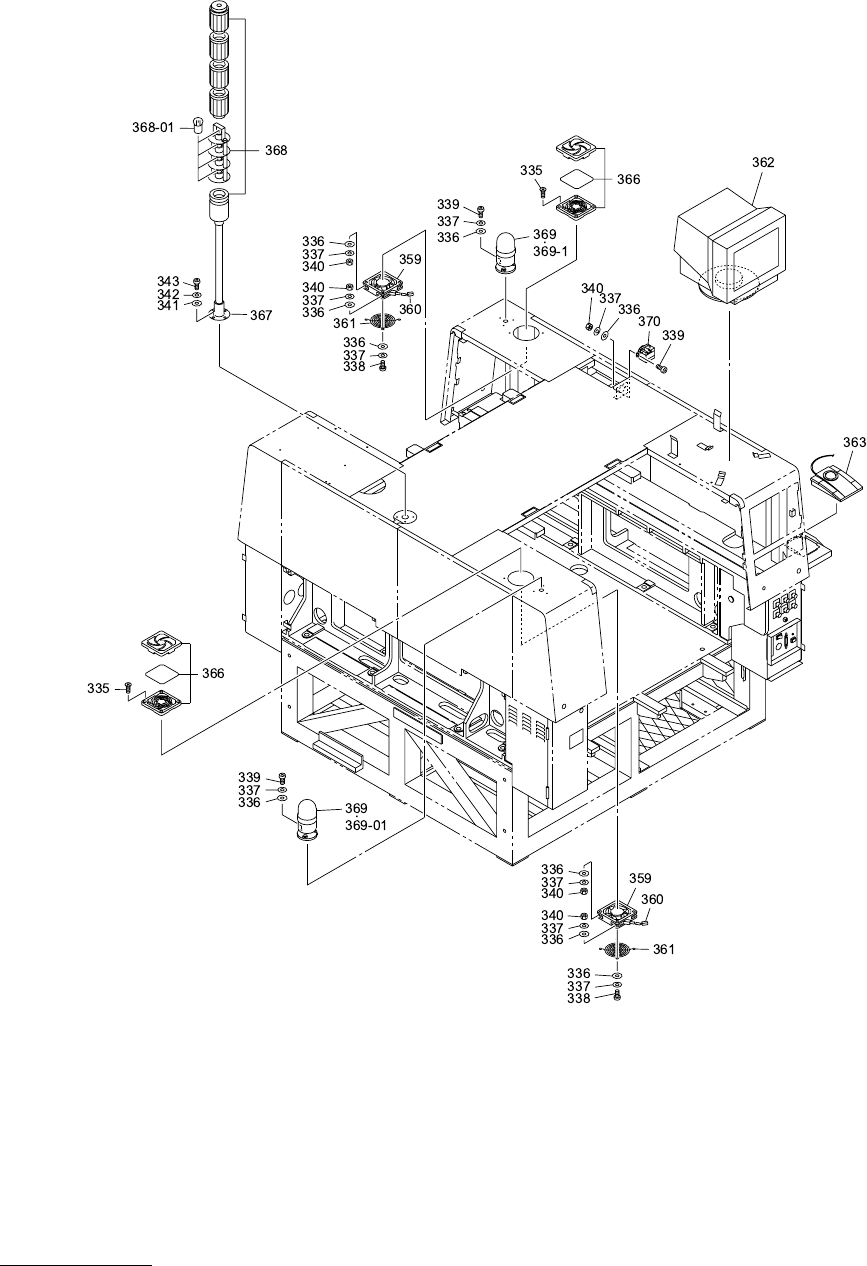

Fig. BB-4 装置上面 Machine Upper
