P-213-001e.pdf - 第25页
MODEL TIM-5100 0008-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE C-3 201 630 086 8654 HOLDER 2 741C--1 1B-201 203 630 084 7901 HOLDER 4 741C--1 1B-203 204 630 084 7918 HOLDER 2 741C--1 1B-204 205 630 084 7840 GU…
MODEL TIM-5100
0008-001
２ビームＸＹ部 2-BEAM XY SECTION
Fig. C-3 配線支持部 Wiring Support
See Fig.B-1
Key No.2
See Fig.B-1
Key No.3
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
C-3
201 630 086 8654 HOLDER 2 741C--11B-201
203 630 084 7901 HOLDER 4 741C--11B-203
204 630 084 7918 HOLDER 2 741C--11B-204
205 630 084 7840 GUIDE 1 741C--11B-205
206 630 084 8007 GUIDE 1 741C--11H-206
207 630 084 9004 SHEET 1 741C--11H-207
208 630 084 9011 SHEET 3 741C--11B-208
211 630 084 7970 SHEET 4 741C--11B-211
213 630 084 8014 GUIDE 2 741C--11B-213
214 630 084 7925 HOLDER 4 741C--11B-214
215 630 084 8069 BRACKET 2 741C--11B-215
217 630 084 8144 PLATE 4 741C--11B-217
218 630 084 7932 HOLDER 2 741C--11B-218
219 630 084 8021 GUIDE 2 741C--11B-219
220 630 084 7949 HOLDER 2 741C--11B-220
225 630 084 7857 COVER 2 741C--11B-225
226 630 085 0123 BRACKET 2 741C--11B-226
227 630 085 0567 TUBE 2 741C--11H-227
228 630 070 9919 PIPE FITTINGS 4 741C--11H-228
229 630 071 1677 PIPE FITTINGS 6 741C--11H-229
230 630 076 4499 MACHINE SCREW 4 741C--11H-230
261 411 141 4305 WASHER V 6X12.5X1.6 8 FW6
262 411 141 3001 WASHER SPR 6 8 SW6
263 630 000 7879 BOLT,HEX-SCT 8 M6X12
266 411 141 4107 WASHER V 5X10X1 16 FW5
267 411 141 6705 WASHER SPR 5 16 SW5
268 630 000 7756 BOLT,HEX-SCT 8 M5X12
269 630 000 7763 BOLT,HEX-SCT 8 M5X16
273 411 088 1702 WASHER V 5X10X1 8 FW5 F
274 411 008 2109 WASHER SPR 5 8 SW5 F
275 411 142 5301 BOLT HEX 5X10 8 M5X10 HEX
276 411 140 4900 BOLT HEX 5X12 6 M5X12 HEX
277 411 140 5006 BOLT HEX 5X16 4 M5X16 HEX
278 411 118 8503 NUT HEX 5 6 M5 F
281 411 119 2104 WASHER V 4X9X0.8 8 FW4 F
282 411 008 1706 WASHER SPR 4 8 SW4 F
283 411 140 4702 BOLT HEX 4X10 8 M4X10 HEX
291 411 051 1708 SCR TRS 4X6 16 M4X6 TRS
292 411 113 9109 SCR TRS 5X10 44 M5X10 TRS
MODEL TIM-5100
0008-001
2 ビームＸＹ部 2-BEAM XY SECTION

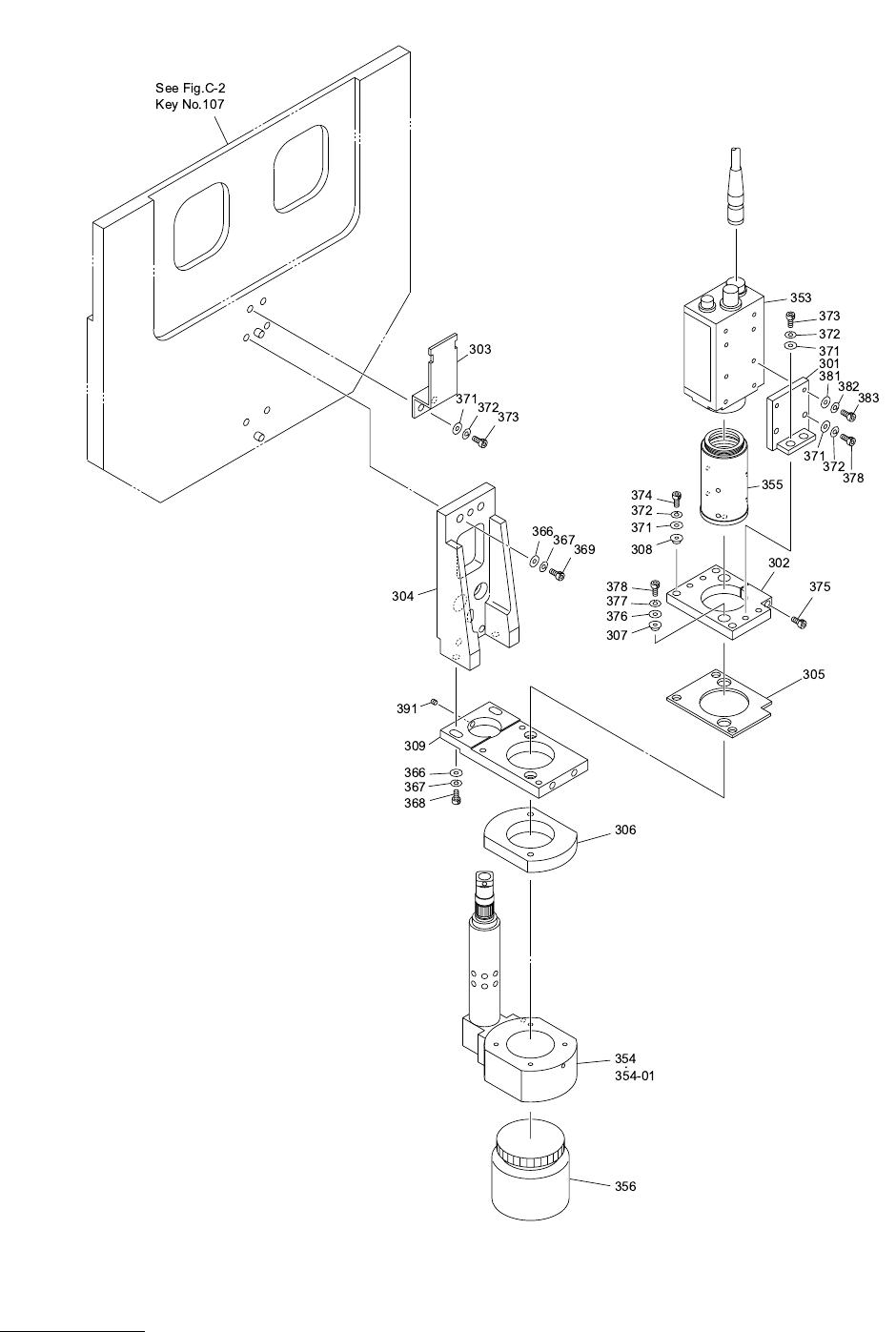

Fig. C-4 基板認識カメラ P.E.C. Camera
