MODEL TIM-5100 0008-001 全体図－１ UNIT LAYOUT -1 UNIT LA YOUT-1

MODEL TIM-5100

0008-001

目　　次 CONTENTS

Fig.BD ドライバ部 DRIVER SECTION

Fig.BD-1 ドライバＡレイアウト Driver A Layout

Fig.BD-2 ドライバＡパネルレイアウト Driver A Panel Layout

Fig.BD-3 ドライバＢレイアウト Driver B Layout

Fig.BD-4 ドライバＢパネルレイアウト Driver B Panel Layout

Fig.BF 電源部 POWER SUPPLY SECTION

Fig.BF-1 電源１ Power Supply 1

Fig.BF-2 電源２（１） Power Supply 2 (1)

Fig.BF-3 電源２（２） Power Supply 2 (2)

Fig.BF-4 電源２（３） Power Supply 2 (3)

Fig.BF-5 電源２（４） Power Supply 2 (4)

Fig.BF-6 ドライバＤＣパネル Driver DC Panel

Fig.BF-7 電源４ Power Supply 4

Fig.BK コンベアボックス部 CONVEYOR BOX SECTION

Fig.BK-1 コンベア１ボックス Conveyor 1 Box

Fig.BK-2 コンベア２ボックス Conveyor 2 Box

Fig.BM操作ボックス部 OPERATION BOX SECTION

Fig.BM-1 操作パネル A（後） Operation Panel A (Rear)

Fig.BM-2 操作パネル B（前） Operation Panel B (Front)

Fig.BP 本体配線部 MACHINE WIRING SECTION

Fig.BP-1 制御ボックスへの配線 Wiring to Control Box

Fig.BQ 制御ボックス配線部 CONTROL BOX WIRING SECTION

Fig.BQ-1 制御ボックス配線（１） Control Box Wiring (1)

Fig.BQ-2 制御ボックス配線（２） Control Box Wiring (2)

Fig.BR 前後工程 I/F PREVIOUS/NEXT WORK PROCESS I/F

Fig.BR-1 電源４ボックス底面 Power Supply 4 Box Lower

Fig.BR-2 コンベア２ボックス底面 Conveyor 2 Box Lower

Fig.QG フィーダベースボックス部 FEEDER BASE BOX SECTION

Fig.QG-1 フィーダベース A（後） Feeder Base A (Rear)

Fig.QG-2 フィーダベース B（前） Feeder Base B (Front)

CONT-3

MODEL TIM-5100

0008-001

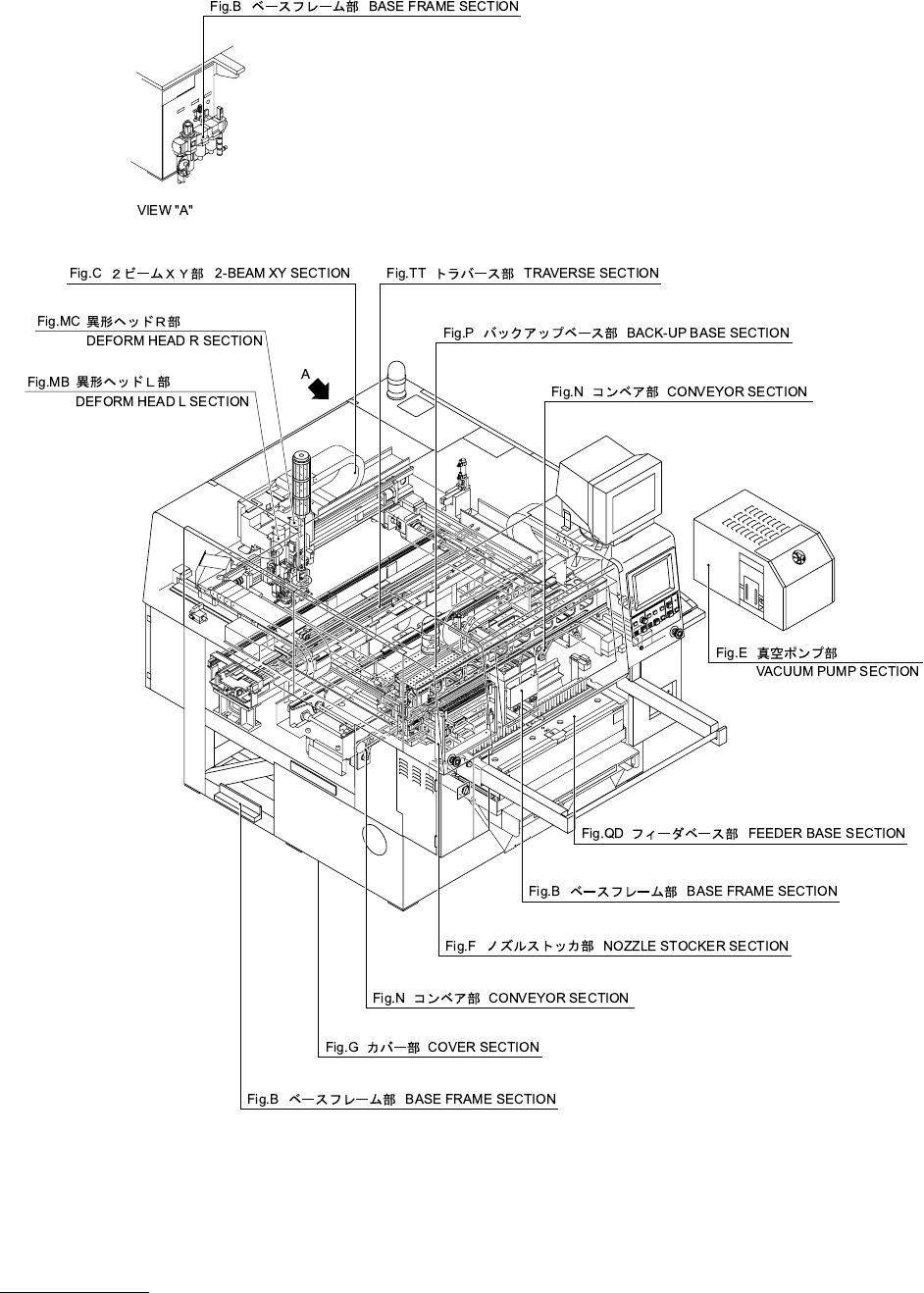

全体図－１ UNIT LAYOUT -1

UNIT LAYOUT-1

MODEL TIM-5100

0008-001

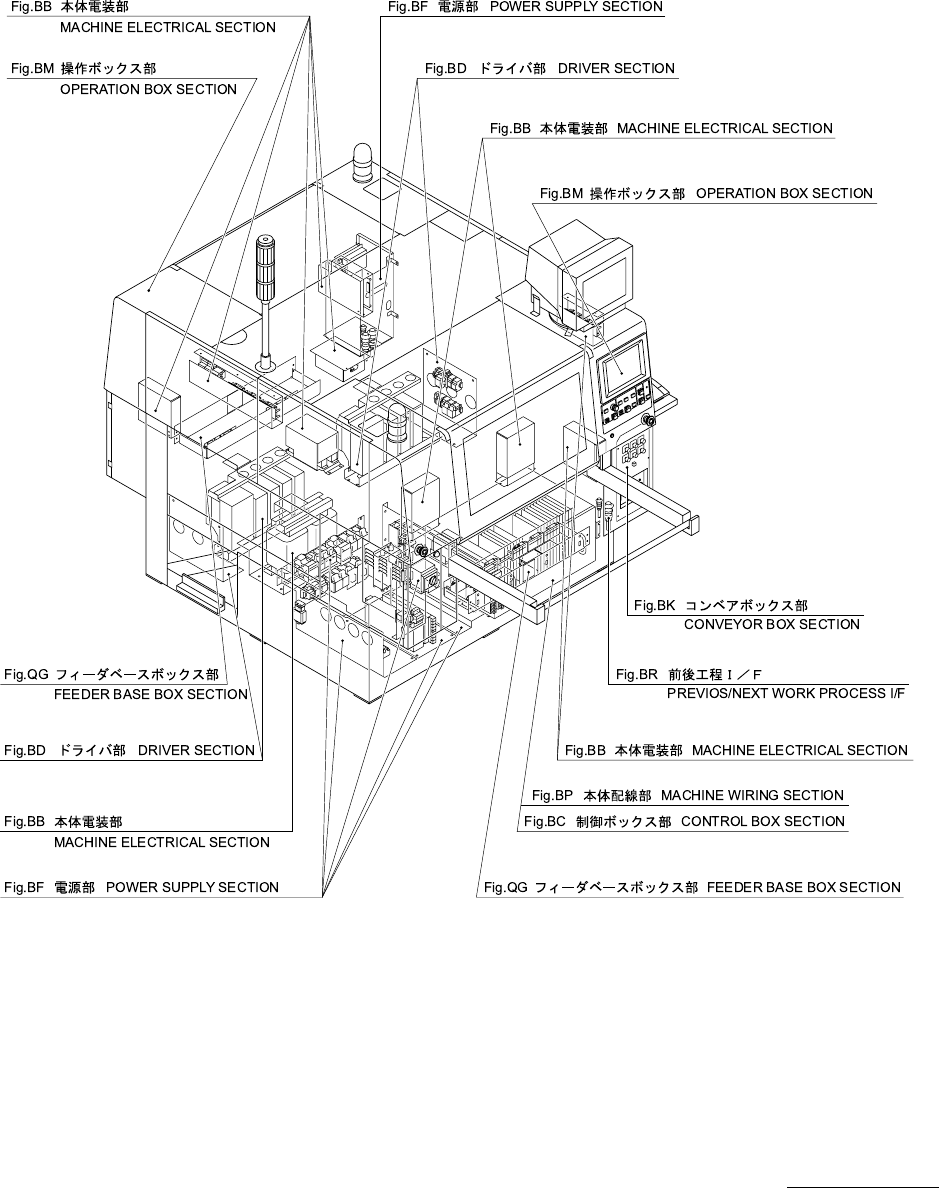

全体図－２ UNIT LAYOUT -2

UNIT LAYOUT-2
