P-213-001e.pdf - 第80页

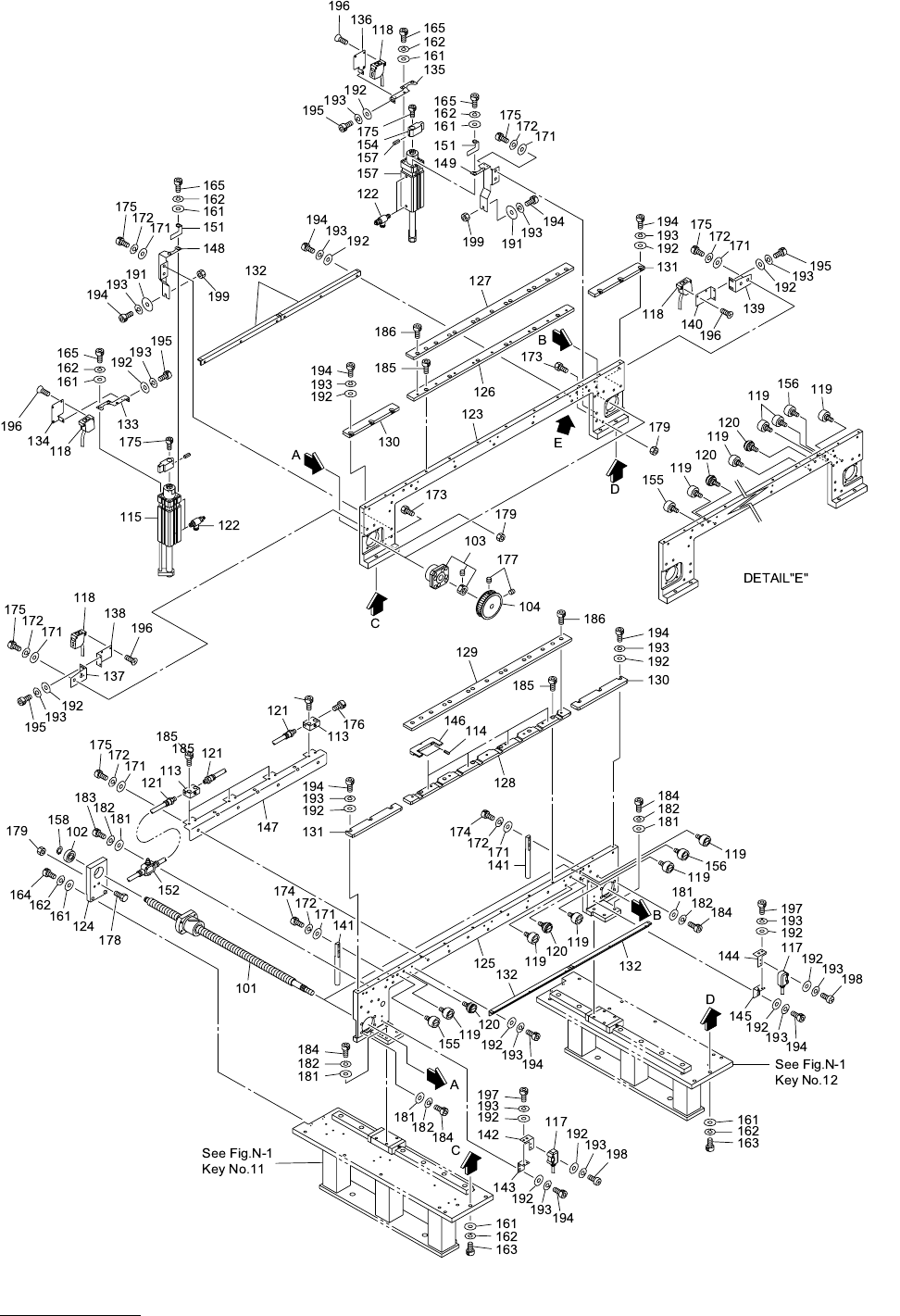

MODEL TIM-5100 0008-001 コンベア部 CONVEYOR SECTION Fig. N-2 コンベア（中央） Conveyor Base Upper (Center)
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
N-1
1 630 009 5869 MOTOR,STEPPING 1 741N--11H-001
2 630 069 1894 PULLEY,TIMING 1 741N--11H-002
3 630 069 1832 PULLEY,TIMING 2 741N--11H-003
4 630 072 1614 CAM FOLLOWER 1 741N--11H-004
5 630 069 1818 PULLEY,TIMING 2 741N--11H-005
6 630 083 6769 BELT,TIMING 1 741N--11H-006
7 630 083 5793 GUIDE,LINEAR 2 741N--11H-007
8 630 000 0252 SENSOR,PHOTO 2 741N--11H-008
9 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 741N--11H-009
10 630 001 1425 BEARING,RADIAL 4 741N--11H-010
11 630 085 4350 SUPPORT 1 741N--11B-011
12 630 085 4367 SUPPORT 1 741N--11B-012
13 630 084 7123 BRACKET 1 741N--11B-013
14 630 083 7872 BRACKET 1 741N--11B-014
15 630 083 7889 BRACKET 2 741N--11B-015
16 630 083 7896 BRACKET 1 741N--11B-016
17 630 084 1787 SHAFT 2 741N--11B-017
18 630 084 1039 BRACKET 1 741N--11B-018
19 630 084 5884 COLLAR 1 741N--11B-019
51 411 141 4800 WASHER V 12X24X2.5 1 FW12
52 411 141 3308 WASHER SPR 12 1 SW12
56 630 001 0244 WASHER 4 BW8
57 411 141 3100 WASHER SPR 8 4 SW8
58 630 000 8012 BOLT,HEX-SCT 4 M8X20
66 411 141 4305 WASHER V 6X12.5X1.6 10 FW6
67 411 141 3001 WASHER SPR 6 10 SW6
68 630 000 7886 BOLT,HEX-SCT 8 M6X16
69 630 000 7909 BOLT,HEX-SCT 2 M6X25
76 411 141 4107 WASHER V 5X10X1 4 FW5
77 411 141 6705 WASHER SPR 5 4 SW5
78 630 000 7725 BOLT,HEX-SCT 4 M5X6
79 630 000 7763 BOLT,HEX-SCT 14 M5X16
86 411 141 3902 WASHER V 3X7X0.5 6 FW3
87 411 141 2806 WASHER SPR 3 6 SW3
88 630 000 7503 BOLT,HEX-SCT 2 M3X6
89 411 040 7803 SCR PAN 3X12 4 M3X12 PAN
91 630 000 8951 SET SCREW 10 M5X8 SET
MODEL TIM-5100
0008-001
コンベア部 CONVEYOR SECTION
Fig. N-2 コンベア（中央） Conveyor Base Upper (Center)
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
N-2
101 630 083 5816 BALL SCREW 2 741N--11H-101
102 630 001 1272 BEARING,RADIAL 2 741N--11H-102
103 630 083 6196 BEARING,UNIT 2 741N--11H-103
104 630 069 1825 PULLEY,TIMING 2 741N--11H-104
113 630 069 3393 CYLINDER 4 741N--11H-113
114 630 069 3812 SPRING,COMP 8 741N--11H-114
115 630 084 6461 CYLINDER(L) 1 741N--11H-1151
117 630 071 7709 SENSOR,PELEC 2 741N--11H-117
118 630 069 3270 SENSOR,PELEC 4 741N--11H-118
119 630 083 6806 PULLEY,FLAT 10 741N--11H-119
120 630 083 6813 PULLEY,FLAT 4 741N--11H-120
121 630 003 6923 PIPE FITTINGS 7 741N--11H-121
122 630 003 5162 AIR LINE EQPT 4 741N--11H-122
123 630 086 8111 PLATE 1 741N--11B-123
124 630 084 7109 SUPPORT 2 741N--11B-124
125 630 086 8128 PLATE 1 741N--11B-125
126 630 084 9486 CHUTE 1 741N--11B-126
127 630 084 9431 GUIDE 1 741N--11B-127
128 630 084 9493 CHUTE 1 741N--11B-128
129 630 084 5877 GUIDE 1 741N--11B-129
130 630 084 7130 GUIDE 2 741N--11B-130
131 630 084 7147 GUIDE 2 741N--11B-131
132 630 085 1809 GUIDE 4 741N--11B-132
133 630 084 5358 BRACKET 1 741N--11B-133
134 630 084 1794 BRACKET 1 741N--11B-134
135 630 083 9654 BRACKET 1 741N--11B-135
136 630 084 1800 BRACKET 1 741N--11B-136
137 630 083 9432 BRACKET 1 741N--11B-137
138 630 083 9449 BRACKET 1 741N--11B-138
139 630 083 9456 BRACKET 1 741N--11B-139
140 630 083 9463 BRACKET 1 741N--11B-140
141 630 084 7116 ROD 2 741N--11B-141
142 630 085 8556 BRACKET 1 741N--11B-142
143 630 085 8532 BRACKET 1 741N--11B-143
144 630 085 8563 BRACKET 1 741N--11B-144
145 630 085 8549 BRACKET 1 741N--11B-145
146 630 083 8862 BLOCK,LOCATE 4 741N--11B-146
147 630 084 2166 BRACKET 1 741N--11B-147
148 630 086 0672 BRACKET 1 741N--11B-148
149 630 086 0689 BRACKET 1 741N--11B-149
151 630 085 0710 PLATE 2 741N--11B-020
152 630 005 2732 AIR LINE EQPT 1 741N--11H-221
153 630 078 6620 BLOCK,LOCATE 1 741N--11B-238
154 630 078 6620 BLOCK,LOCATE 1 741N--11B-339
155 630 069 5373 PULLEY,FLAT 2 741N--11H-216
156 630 069 5373 PULLEY,FLAT 2 741N--11H-316
157 630 084 6478 CYLINDER(R) 1 641N--11H-1152
161 411 141 4305 WASHER V 6X12.5X1.6 16 FW6
162 411 141 3001 WASHER SPR 6 16 SW6
163 630 000 7909 BOLT,HEX-SCT 4 M6X25
