MODEL TIM-5100 0008-001 バックアップベ－ス部 BACK-UP BASE SECTION Fig. P-1 バックアップ上下部 Back-up Up/Down Section 14
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
N-5
401 630 060 6973 SENSOR,PHOTO 2 741N--11H-401
402 630 075 2335 BLOCK 2 741N--11H-402
403 630 075 2311 BRACKET 2 741N--11H-403
411 630 060 6973 SENSOR,PHOTO 2 741N--11H-501
412 630 075 2335 BLOCK 2 741N--11B-502
413 630 075 2328 BRACKET 2 741N--11B-503
471 411 141 4008 WASHER V 4X9X0.8 8 FW4
472 411 141 2905 WASHER SPR 4 8 SW4
473 630 000 7657 BOLT,HEX-SCT 4 M4X16
474 630 000 7626 BOLT,HEX-SCT 4 M4X10
486 411 141 3902 WASHER V 3X7X0.5 8 FW3
487 411 141 2806 WASHER SPR 3 8 SW3
489 411 113 0700 SCR PAN 3X16 8 M3X16 PAN
490 411 140 9905 NUT HEX 3 8 M3
MODEL TIM-5100
0008-001
バックアップベ－ス部 BACK-UP BASE SECTION

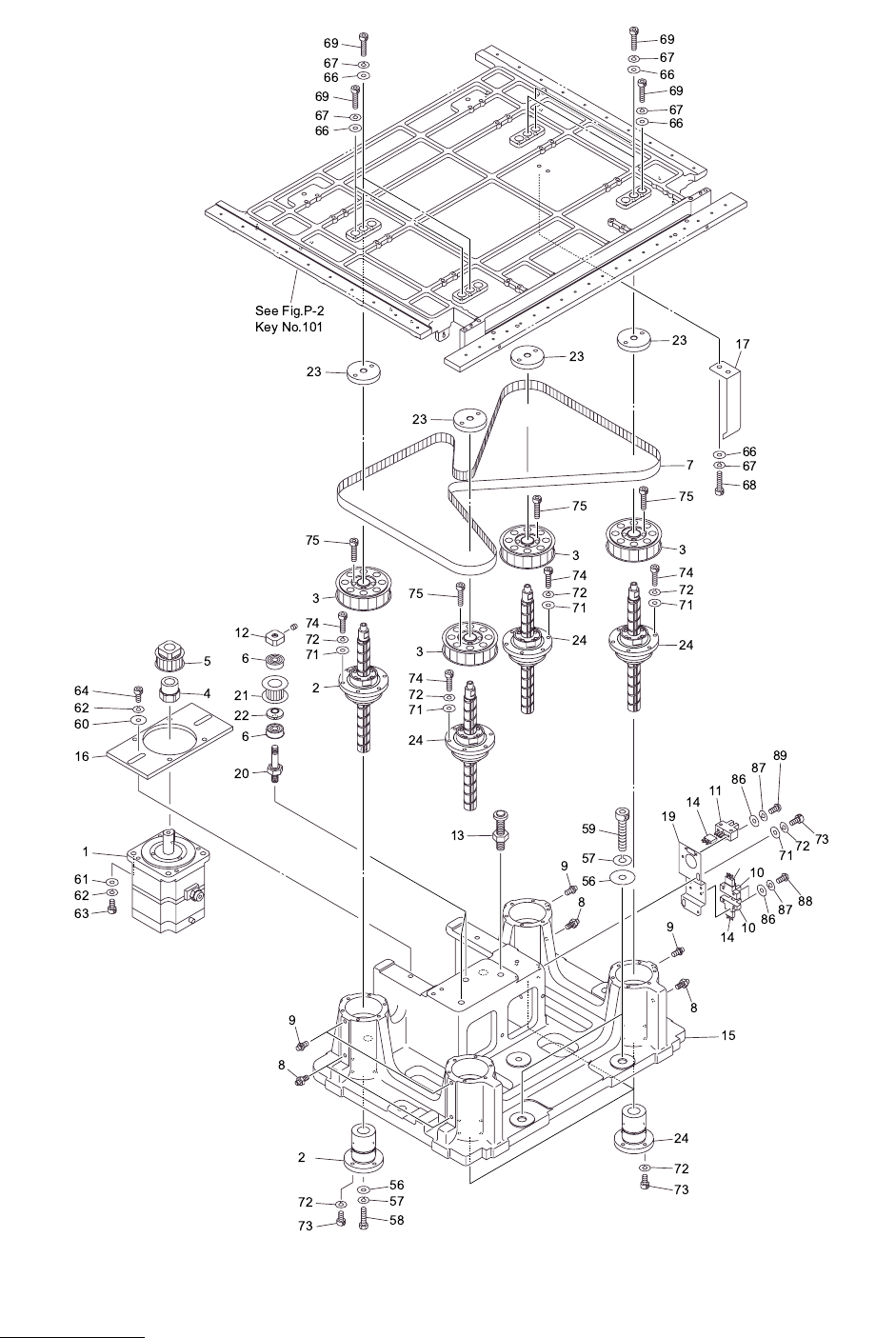

Fig. P-1 バックアップ上下部 Back-up Up/Down Section
14
MODEL TIM-5100
0008-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-1
1 630 082 9839 ASSY,MOTOR,AC-SERVO 1
2 630 083 5748 BALL SCREW 1 741P--11H-002
3 630 069 8213 PULLEY,TIMING 4 741P--11H-003
4 630 055 3406 COUPLING 1 741P--11H-004
5 630 054 8556 PULLEY,TIMING 1 741P--11H-005
6 630 001 1562 BEARING,RADIAL 4 741P--11H-006
7 630 069 1467 BELT,TIMING 1 741P--11H-007
8 630 003 4301 GREASE NIPPLE 4 741P--11H-008
9 630 056 9346 GREASE NIPPLE 4 741P--11H-009
10 630 000 0252 SENSOR,PHOTO 2 741P--11H-010
11 630 000 0245 SENSOR,PHOTO 1 741P--11H-011
12 630 005 0851 BEARING,PARTS 2 741P--11H-012
13 630 069 1634 MECH PARTS 1 741P--11H-013
14 630 000 0269 SENSOR,PHOTO(CONNECTOR) 3 741P--11H-014
15 630 083 2402 FRAME 1 741P--11B-015
16 630 082 1826 PLATE 1 741P--11B-016
17 630 083 2419 PLATE 1 741P--11B-017
19 630 083 2426 PLATE 1 741P--11B-019
20 630 070 3382 SHAFT 2 741P--11B-020
21 630 074 0646 PULLEY,FLAT 2 741P--11B-021
22 630 074 0660 COLLAR 2 741P--11B-022
23 630 082 1802 PLATE 4 741P--11B-023
24 630 083 5755 BALL SCREW 1 741P--11H-024
56 630 001 0244 WASHER 8 BW8
57 411 141 3100 WASHER SPR 8 8 SW8
58 630 000 8029 BOLT,HEX-SCT 1 M8X25
59 630 000 8043 BOLT,HEX-SCT 7 M8X35
60 630 001 0237 WASHER 2 BW6
61 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
62 411 141 3001 WASHER SPR 6 6 SW6
63 630 000 7886 BOLT,HEX-SCT 4 M6X16
64 630 000 7893 BOLT,HEX-SCT 2 M6X20
66 411 141 4107 WASHER V 5X10X1 14 FW5
67 411 141 6705 WASHER SPR 5 14 SW5
68 630 000 7749 BOLT,HEX-SCT 2 M5X10
69 630 000 7770 BOLT,HEX-SCT 12 M5X20
71 411 141 4008 WASHER V 4X9X0.8 24 FW4
72 411 141 2905 WASHER SPR 4 40 SW4
73 630 000 7633 BOLT,HEX-SCT 18 M4X12
74 630 000 7657 BOLT,HEX-SCT 24 M4X16
75 630 000 7688 BOLT,HEX-SCT 16 M4X30
86 411 119 1909 WASHER V 3X7X0.5 6 FW3 F
87 411 086 4408 WASHER SPR 3 6 SW3 F
88 411 040 7803 SCR PAN 3X12 4 M3X12 PAN
89 411 162 1604 SCR PAN 3X20 2 M3X20 PAN
