第 1 部 基本篇 第 2 章 生产
2-4
2-2-3 生产主菜单的构成
主菜单
下拉式菜单
子菜单
内容
1
文件 1
打开
读入生产程序文件。
参见程序编辑中的「打开」
2
保存
覆盖保存编辑过的生产程序。参见程序
编辑中的「保存」
3
另存为
改变程序的文件名后另存为。参见程序
编辑中的「另存为」
4
删除继续生产文
件
删除含有继续生产文件的生产程序中
的继续生产文件。
5
设备信息的取得
取得设备信息，保存在文件中
6
结束应用程序
结束生产。
2
显示 1
工具栏
切换工具栏的显示/不显示。
2
状态栏
切换状态栏的显示/不显示。
3
窗口 1
生产条件画面
显示生产启动画面。
显示基板生产条件、试打条件、空打条
件、操作选项中设置的内容。
并设置通用设定项目、基板生产运行
时、试打运行时、空打运行时的条件。
2
生产状态
1 生产设备状
态
显示生产开始时的画面。显示生产运行
中的设备状态。
2 生产状态
显示生产开始时的画面。显示生产运行
中的数据(步骤 No.等)。
3
生产管理信息 1 合计 显示生产程序固有的存储数据。
2 前面 显示每一前面吸取位置的存储数据(吸
取数量等)。
3 后面 显示每一后面吸取位置的存储数据。
4 托架 显示托架每一层的存储数据。
5 吸取率 按最差顺序显示所有吸取装置的吸取
位置，或显示每一层的吸取率。
6 清除 将已存储的生产管理信息全部清除。
4
生产信息
显示生产运行中的数据(总实装率等)。
5
传送·I/O 状态
显示传送路线的传感器状态及 I/O
状态。
4
生产支援
1
生产程序检查
在生产运行前，进行生产程序的检查。
2
贴片跟踪
在生产运行前显示生产程序的贴片点一
览，进行贴片点的追踪，确认元件的贴
片。
3
简易准备
进行生产开始前的准备操作。
第 1 部 基本篇 第 2 章 生产
2-5
5
工具
1
设定元件数
显示元件数量设定画面。
对各吸取数据进行元件数量的设定。
2
操作选项
显示操作选项画面
对生产中的运作进行设定等。
3
数据变更
一部分元件数据可变更。
4
重试列表 1 未贴片列表 显示未贴片列表画面
2 供给装置信息 显示供给装置信息画面。
5
检查
1 激光高度检查
可执行激光高度检查。
2 VCS 脏污检查
可执行 VCS 脏污检查。
6
帮助 1
JM-10
帮助
显示 JM-10 的帮助。
第 1 部 基本篇 第 2 章 生产
2-6
2-3 装置的启动和结束
2-3-1 装置的启动
(1)
向右旋转
主体正面右侧的
“主开关”，接通电源。

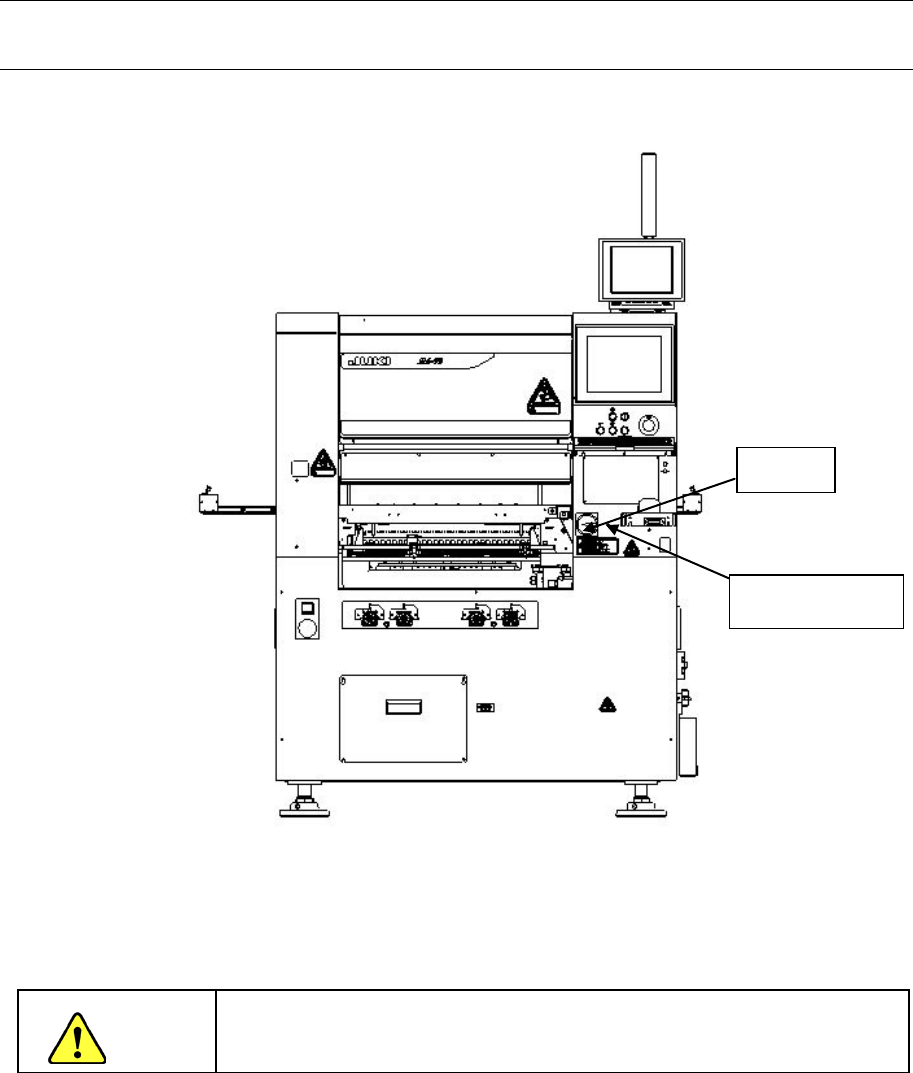

图 2-3-1-1 主机正面图
注意
当 SSD 的访问灯点亮时，请勿关闭主开关，否则会导致 SSD 故障。
主开关
SSD
访问指示灯
