第 1 部 基本篇 第 2 章 生产 2-8 图 2-3-1-3 主画面及 返回原点画面 图 2-3-1-4 等待返回原点 画面
第 1 部 基本篇 第 2 章 生产
2-7
(2)
Windows XP 启动
，显示下列启动画面。

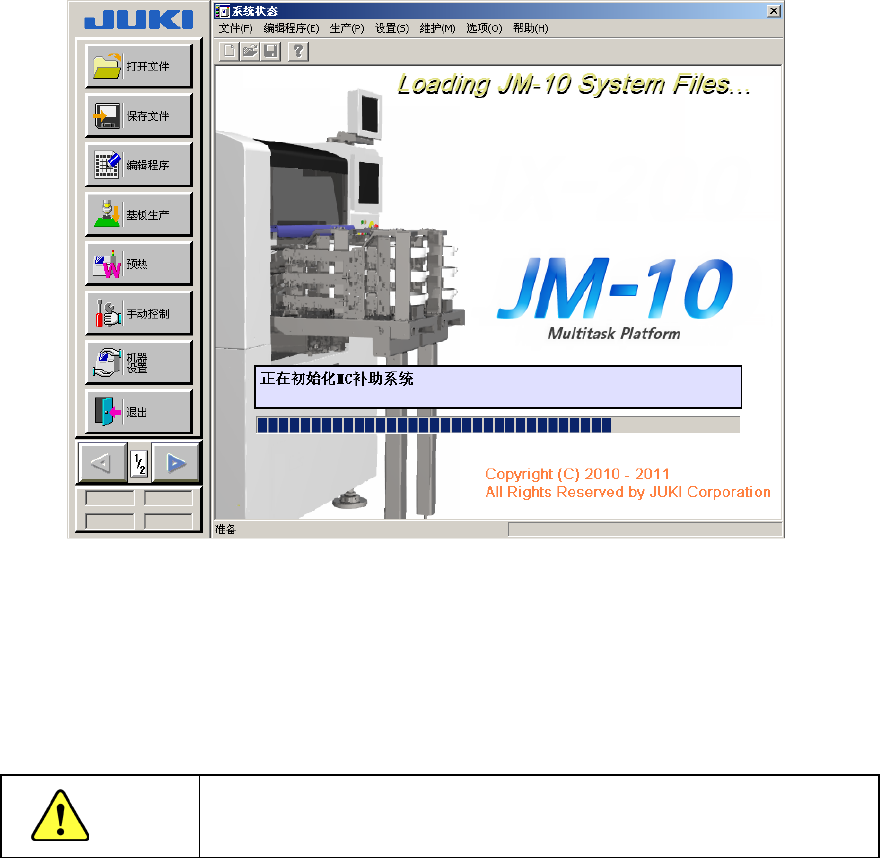

图 2-3-1-2 启动画面
3) 初始设置结束后，显示主画面，在此基础上显示返回原点画面
(参见图 2-3-1-3)。单击[确定]按钮
※1
，可执行
返回原点
(图 2-3-1-4)。
※1：将画面上的箭头对准<确定>按钮后，按一下鼠标左键。
警告
进行返回原点后，装置即刻开始运转。为避免受伤，请绝对不要将手和
头等伸入装置内部。
第 1 部 基本篇 第 2 章 生产
2-8

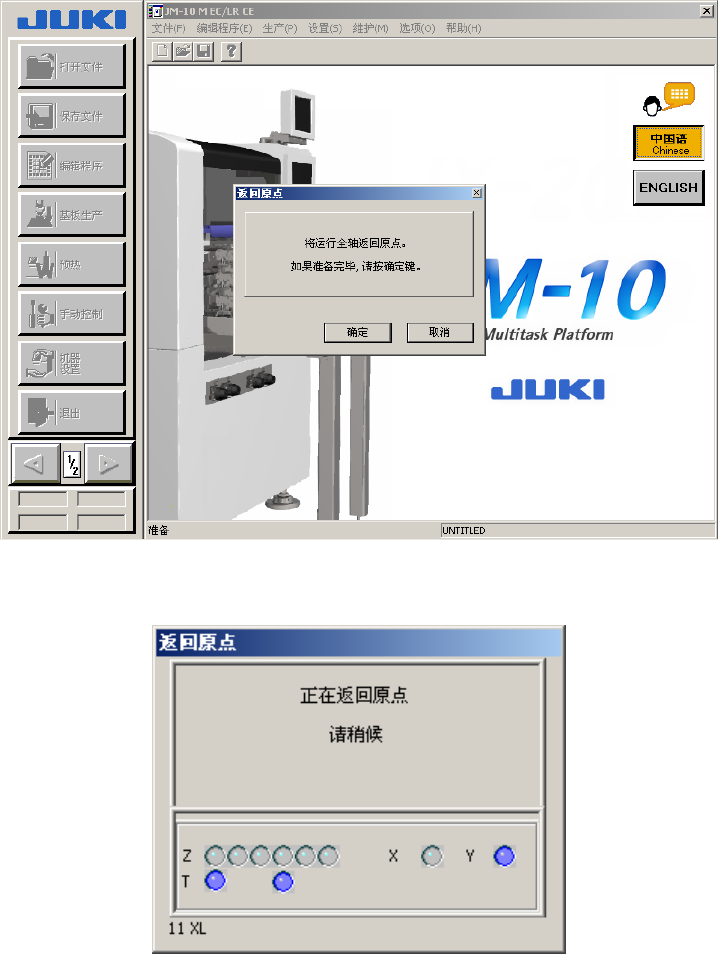

图 2-3-1-3 主画面及返回原点画面
图 2-3-1-4 等待返回原点画面
第 1 部 基本篇 第 2 章 生产
2-9
2-3-2 装置的结束方法
(1)请按命令按钮中的退出按钮。
按下退出按钮后如还有未保存的生产程序时，显示可能丢失生产程序的提示。
若要保存程序时选择[取消]，中断结束处理返回到桌面。
(2)在系统结束前，显示确认设置安全方向的信息。
图 2-3-2-1 确认设置安全方向的信息
按下 后，会进行各种安全方向的设置。如果按 ，则不进行安全方向的设置
而直接进入下一步。
(3)
显示结束的确认信息。
请按下<确定>按钮
。
进行关机处理并结束系统。如果按下<取消>按钮，则返回到原来的主菜单画面。
图 2-3-2-2 结束系统的确认信息
(4)显示如下信息。
请向左旋转主开关，切断电源。
图 2-3-2-3 确认关机
注意
切断电源(向左旋转主开关)时，请务必在进行了上述结束操作后再进行。
不实行退出操作而切断装置电源，可能使装置下次无法启动。
