第 1 部 基本篇 第 2 章 生产
2-12
（2）手动方式
贴片头有激光脏污时，请进行「手动方式」。
手动取出吸嘴归还时，请务必确认贴片头已经停止后再取出归还。
手动方式如同前面所述，有两种方法。
① 按手动归还按钮的返回方法
Step1：按手动按钮后，会显示以下提示。
图 2-3-3-4 贴片头（Head）移动确认提示
按确定按钮后，贴片头(Head)即会移动到卸下吸嘴的位置。
Step2：贴片头移动到卸下吸嘴的位置后，显示以下提示。
图 2-3-3-5 卸下供给器提示
请卸下贴片头(Head)下面的送料器（供给器）。
卸下后，请按确定按钮。
Step3：按下确定按钮后，显示以下提示。
图 2-3-3-6 贴片头（Head）下降确认提示
再次显示卸下送料器（供给器）的确认提示。
由于按确定按钮后贴片头即会下降，因此请务必将送料器（供给器）类卸下。
（如果不卸下，贴片头会碰到送料器，发生机械故障。）
按确定按钮后，贴片头即会下降。
注意
第 1 部 基本篇 第 2 章 生产
2-13
Step4：按下确定按钮后，显示以下提示。
图 2-3-3-7 要求卸下吸嘴的提示
由于贴片头会下降，因此请卸下贴片头上附带的吸嘴。
按确定按钮后，手动归还操作即结束。
Step5：请将卸下的吸嘴放回 ATC。
之后，请通过机器设置的吸嘴分配进行重新分配。
②返回操作人员容易取下的位置的方法
Step1:选择移动贴片头和 ATC 开关按钮。
在[在 Head 上的吸嘴状况]画面中，按[XY 移动]按钮后，显示如下画面。
XY 坐标原点为控制板正面左端（0，0）。
图 2-3-3-8 XY 坐标任意移动画面
在[在 Head 上的吸嘴状况]画面中，按[Z 移动]按钮，显示如下画面。
Z 轴的坐标原点为基板的高度坐标原点（0），上为“+”、下为“-”。
图 2-3-3-9 Z 轴坐标任意移动画面
Step2：请用手取下吸嘴。
第 1 部 基本篇 第 2 章 生产
2-14
2-3-4 事件画面
打开安全盖、按下紧急停止开关、或检测到各轴的伺服驱动的警报等时，显示如下画面。

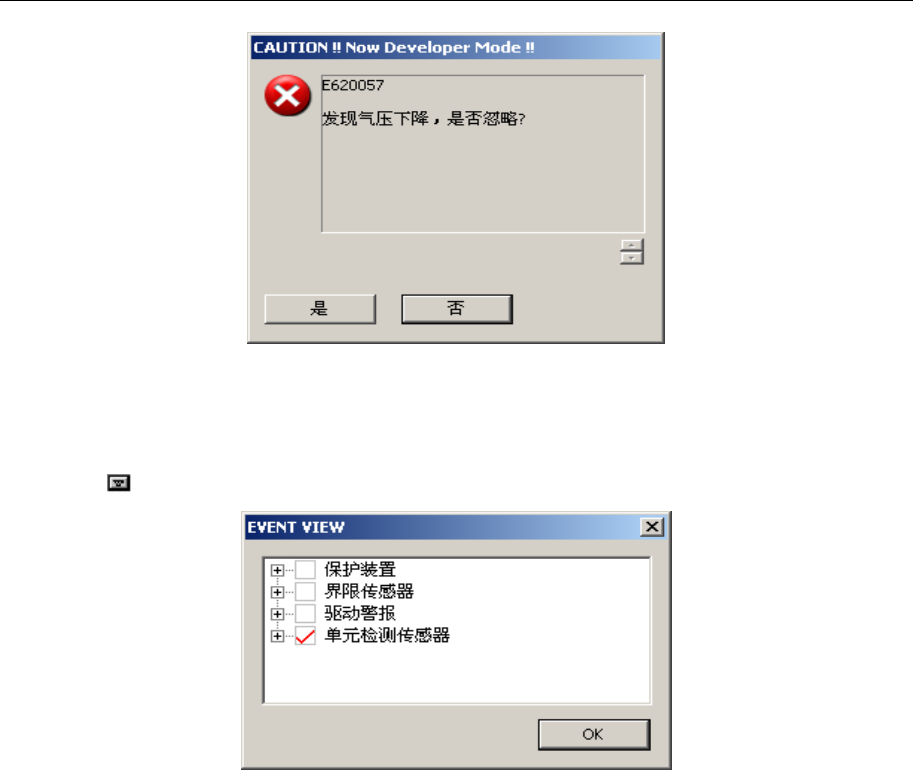

图 2-3-4-1 显示错误画面（气压下降）
画面中有时会显示「如果想看其他事件，请按右键」。这表示同时发生了多个事件，只有优
先级高的事件在画面中显示。
按
按钮后将显示所发生的事件的阶层结构。正发生的事件有勾选标记。
图 2-3-4-2 阶层显示画面
