JM-10_使用说明书 - 第119页
第 1 部 基本篇 第 2 章 生产 2- 17 2-4-3 运行内容 预热运行期间， 显示下列 画面。 图 2-4-3-1 运行中的画面 选择对象后，开 始执行下 列预热动作 表 2-4-3-1 预热运行内容 运行对象 运 行 内 容 轴 运行 XYZ θ轴马达和 ATC 滑板。 但 A TC 滑板动作， 在反复开、 关 10 次后会自 动结束。 传送 运行传送马达、 支撑台。 画面上显示如下 内容 表 2-4-3-2 进行预 热时的…
第 1 部 基本篇 第 2 章 生产
2-16
2-4-2 条件设置
（1） 选择预热对象
预热对象，从轴、传送中选择（初始设置为[轴]）一项。
（2） 选择预热结束的条件
预热结束的条件，可以从时间、次数中选择，按[时间（分）]、[次数]中的任一按
钮即可（初始设定为[时间]）。
（3）设置模式
在编辑框内输入预热停止的时间、次数。
结束条件，可在下列范围选择（初始设置为:
[0]）。
时间： 0 ~ 9999 (分)
* 设置数据为「0」 时，机器将持续运行，直到命令结束为止。
次数： 0 ~ 999999 (次)
下列速度设置及顺序设置功能，只限修理工程师以上的用户级别才可操作。
（4）设置速度（修理工程师级别以上）
设置轴的运行速度。
速度从[中]、[快]、[快 2]中选择。
* 在寒冷地区，长时间不使用设备的情况下，预热请设置为中速。
（5）设置顺序（修理工程师级别以上）
从「对角、四角」中选择预热的顺序。
第 1 部 基本篇 第 2 章 生产
2-17
2-4-3 运行内容
预热运行期间，显示下列画面。
图 2-4-3-1 运行中的画面
选择对象后，开始执行下列预热动作
表 2-4-3-1 预热运行内容
运行对象
运 行 内 容
轴 运行 XYZθ轴马达和 ATC 滑板。但 ATC 滑板动作，在反复开、关 10 次后会自
动结束。
传送 运行传送马达、支撑台。
画面上显示如下内容
表 2-4-3-2 进行预热时的画面
按<STOP>开关或按画面上的[停止]按钮后，会出现对话框，要求确认是否结束预热。
若要结束预热，请按 <确定> 停止预热，回到初始画面。再启动预热时，无需清空原
时间或次数，即可继续运行。但若对计算项目的内容设置进行更改，例如把时间改为
次数、次数改为时间，则原预热的运行时间累计或次数累计记录，会被清空。
如果要重新启动预热，请在对话框上选择 <取消>。
项 目
内 容
设置内容 显示初始画面上设定的时间、次数或温度。
总操作信息 显示迄今为止执行预热的总时间和次数。
在机器运行信息的画面上，可以清除旧数据。
初始画面上设定
的时间/次数
现在运行的时间/
次数
总操作信息：
系指迄今为止执行预热
的总时间/次数。
第 1 部 基本篇 第 2 章 生产
2-18
2-5 基板通过模式
不进行生产，使基板空运行时采用「基板通过」模式。
从主画面的菜单栏里，选择「维护」/「基板通过」，则显示如下画面。
请对准基板宽度，调整传送宽度。

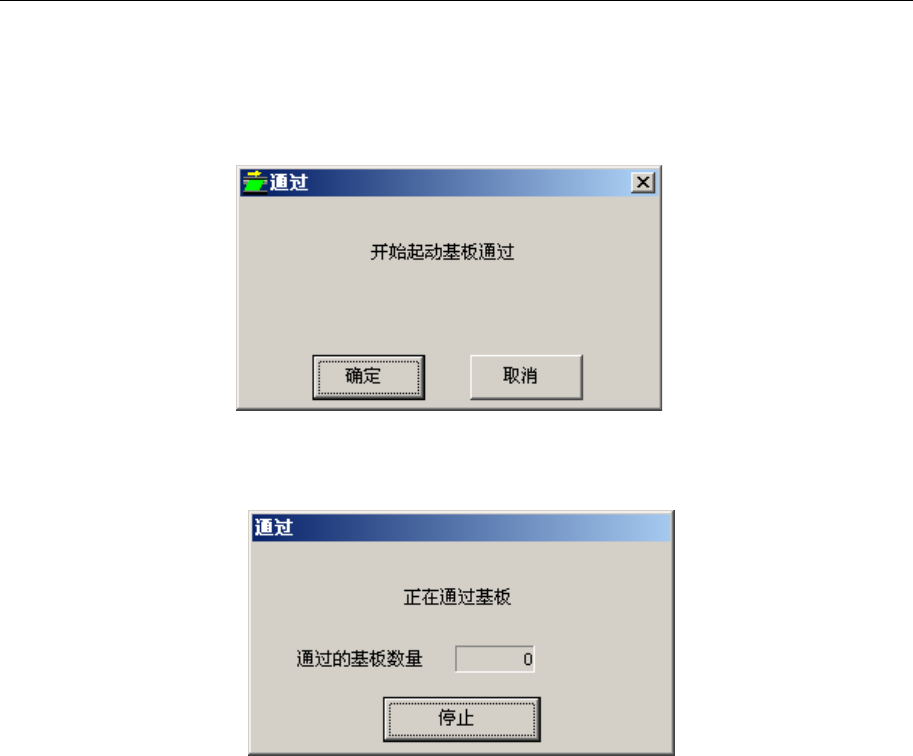

图 2-5-1 通过模式开始
单击「确定」后，显示如下画面，基板抵达传感器上时，传送带即开始传动。
图 2-5-2 正在通过基板
单击「停止」，通过模式即停止。
