第 1 部 基本篇 第 2 章 生产
2-22
2-7-1-3 其他调整
使用带有缺口的基板时，基板检测传感器可能检测出错误，所以应根据基板缺口的大小，
输入基板传送传感器延迟时间。
此外，在使用异形基板等时，也可以改变挡块及基板检测传感器的位置(Y方向)。
(1) 基板传送传感器的延迟时间
<设定步骤>
1) 请选择「机器设置」中的“基板传送”。
2) 根据基板缺口的长度，用键盘输入延迟时间或缺口的长度。
(参见6-5-7章 基板传送)
如果基板检测传感器的位
置，不会刮到基板缺口处
时，则无需输入延迟时间。
图2-7-1-3-1
(2) 挡块
当基板前端有缺口使得基板定心不稳时，请移动挡块。
移动方法请参见2-7-1-2章。
挡块组件移动后，请重新设定「机器设置」中的“外形基准的位置”。
A:缺口长度
第 1 部 基本篇 第 2 章 生产
2-23
2-7-2 元件供给部分的准备
请在固定台架上安装送料器。
安装后，请进行吸取跟踪。(参见「4-5-4-4-4 坐标系∶吸取位置/吸取高度」)。
2-7-3 ATC 的准备
请确认「机器设置」的设定与ATC中设定的吸嘴编号是否一致。
<ATC 吸嘴安装、拆卸步骤>
1)请按住安装在后侧芯片盒处的气缸抽气按钮，用手将滑板②打开。
2)请把吸嘴⑨的平直部分与 ATC 托座①的长孔对准，进行吸嘴⑨的安装或拆卸。
图 2-7-3-1
注意
·请务必将吸嘴放回到拆卸的位置。与其他的吸嘴更换时,请重
新设定「机器设置
」中的“吸嘴分配”。
·请勿将吸嘴直接安装在贴片头上。(否则会污染激光面，导致
故障的发生。
)
スライドプレート②
ATCブラケット①
スライドプレート②が開いた状態
ノズル⑨
平部
滑板②
ATC 托座①
滑板②打开的状态
吸嘴
⑨
平直部分
第 1 部 基本篇 第 2 章 生产
2-24

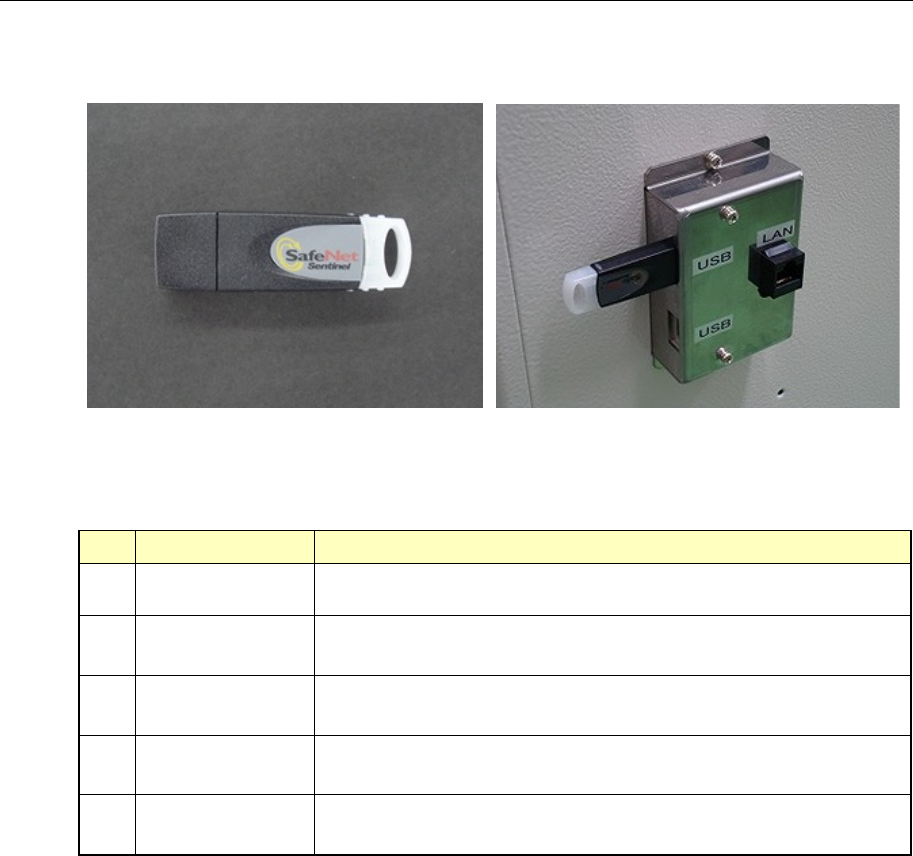

2-7-4 安装保护模块
使用特定功能时，需要“保护模块”。
在「USB 端口」上安装“JM-１0 系列用本体保护模块”。
図 2-7-4-1 本体防护模块安装
表 2-7-4-1 防护模块使用功能一览
No.
功能
内容
1
引脚矫正 在生产中实施引脚矫正处理。
2
缩短夹钳吸嘴等待
时间
缩短夹钳吸嘴开放关闭动作的等待时间。
3
缩短轴向吸嘴等待
时间
缩短轴向吸嘴贴片喷气动作的等待时间。
4
同时扩大检测零部
件尺寸
扩大相邻贴装头可持零部件的组合。
5
跳过 1 个大型吸嘴同
时使用
使能跳过 1 个大型吸嘴进行安装。（以前是跳过 2 个）
