第 1 部 基本篇 第 2 章 生产
2-30
(3) 空打
图 2-8-2-2-2 设定空打条件
No.
项目 内容
1 贴片范围
(步骤号)
需限定贴片范围时，请输入开始步骤号和结束步骤号。在总贴片点数
项中显示每 1 电路中的总贴片步骤号。仅在设定为输入顺序时适用。
2 自动输送间隔 自动传送跟踪时，请设置在停止位置上的停止时间。
以 10msec(0.01 秒)为“1”个单位。
3 贴片跟踪 设置空打基板后是否进行摄象机的贴片点跟踪，以及跟踪时是自动传
送还是手动传送。
·不执行：不跟踪。
·自动传送：自动跟踪贴片点。
·手动传送：在贴片点停止，由操作人员输入后移动到下一贴片点。
4 吸取跟踪 设置空打基板前是否进行摄象机的贴片点跟踪，以及跟踪时是自动传
送还是手动传送。
·不执行：不跟踪。
·自动传送：自动跟踪贴片点。
·手动传送：在贴片点停止，由操作人员输入后移动到下一贴片点。
第 1 部 基本篇 第 2 章 生产
2-31
2-8-3 生产开始
指定生产条件，按下操作面板的<START>开关。
按下<START>开关开始生产后，显示操作选项中的设置所对应的生产状态画面（参见生产状
态）或生产设备状态画面（参见生产设备状态画面）。
如果在按下<START>开关时原点定位尚未完成，请按下<ORIGIN>开关进行原点定位后，再按
下<START>开关。
注意
按下<START>开关后贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整
工具等)。
2-8-3-1 生产状态
按下<START>开关生产开始后，若操作选项的[生产（显示）]选项卡中没有选中[生产中显
示设备画面]选项，则会显示生产状态。
画面，根据「工具」/「操作选项」的“生产(显示)”选项卡上的设置(是否选中“放大显
示生产基板数量”)有不同画面的显示。(参见第5章 操作选项)
◇ 通常的生产状态显示画面
图 2-8-3-1-1 生产状态显示画面
第 1 部 基本篇 第 2 章 生产
2-32
◇ 在操作选项的“生产(显示)”选项卡中选中“放大显示生产基板数量”项时。

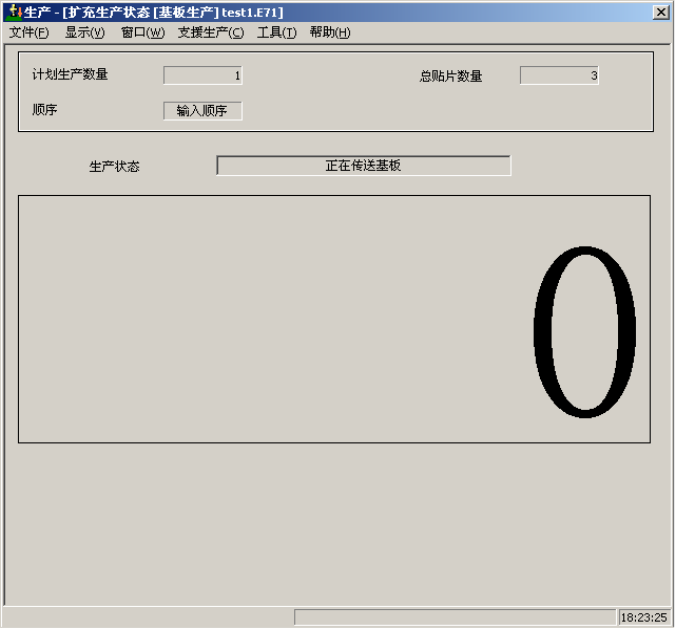

图 2-8-3-1-2 生产状态显示画面(放大显示)
①实际生产数量/计划生产数量
计划生产数量：
在生产条件中所设置的计划生产数量。
实际生产数量：
显示实际生产的数量。
操作选项的“生产(显示)”选项卡中的“累计生产基板数量”项被选中时，从生产基
板数量的实际数量开始计算。
操作选项的“生产(显示)”选项卡中的“倒计生产基板数量”项被选中时，显示的生
产实际数量为剩下的数量。
②总贴片数量
平均1张基板上的所有贴片点数。
③顺序
显示当前正在进行的贴片顺序(输入顺序或优化顺序)。
