第 1 部 基本篇 第 2 章 生产
2-34
2-8-3-2 生产设备状态画面
按下<START>开关生产开始后，若已在操作选项的“生产（显示）”选项卡中选中[生产中显示设
备画面]选项，则在画面中会显示生产设备状态。
生产进行时的画面示例如下。

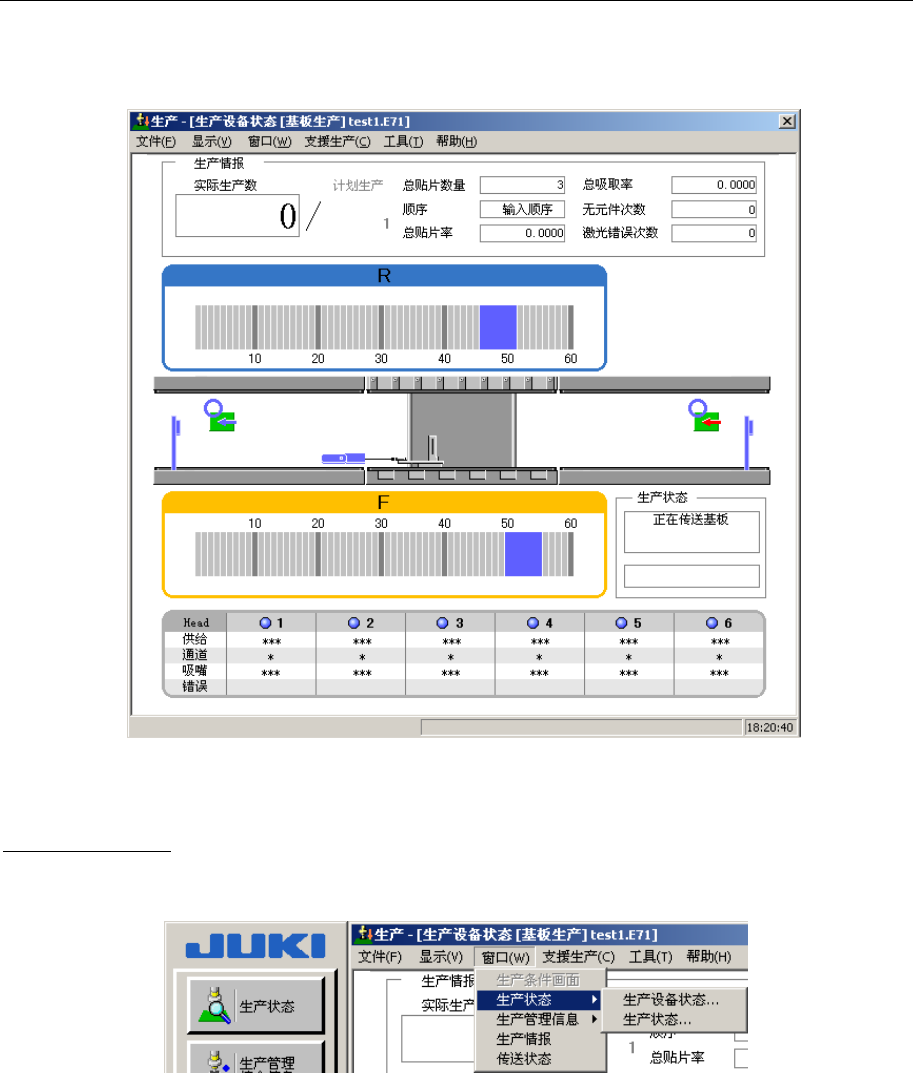

图 2-8-3-2-1 生产设备状态画面
生产设备状态菜单
选择窗口菜单中的[生产状态]-[生产设备状态]后，会显示如下生产设备状态画面。
只有在生产进行中才可以选择该菜单。
图 2-8-3-2-2 生产设备状态菜单
第 1 部 基本篇 第 2 章 生产
2-35
生产设备状态画面中显示的信息概述如下。
(1) 生产情报显示
项目
概要
实际生产数量／
计划生产数量
计划生产数量：在生产条件中设置的计划生产数量。
实际生产数量：显示实际生产数量。
操作选项的“生产（显示）”选项卡的[累计生产基板件数]
选项被选中时，
从生产基板件数的实际生产数开始计数。
操作选项的“生产（显示）”选项卡的[倒计生产基板件数]
选项被选中时，
生产实际数变为剩余件数。
总贴片数量 显示一张基板平均的全部贴片点数。
顺序 显示目前进行中的贴片顺序。
节拍 显示生产的一张基板，从完成基板的夹紧到解除基板夹紧的平均时间｡
总贴片率、总吸取率 显示机器全部的总贴片率、吸取率｡
操作选项的“生产（显示）”选项卡的[显示总贴片率、总吸取率]选项被选
中时，显示总贴片率、总吸取率，如取消选中时，不显示总贴片率、总吸取
率。
无元件次数 显示元件用完次数的累计。
激光错误次数 显示发生激光识别错误次数的累计。
第 1 部 基本篇 第 2 章 生产
2-36
(2) 各设备状态显示(例：传送方向 左->右、前面基准)
①显示
各传感器、信号的状态用图形标记显示。

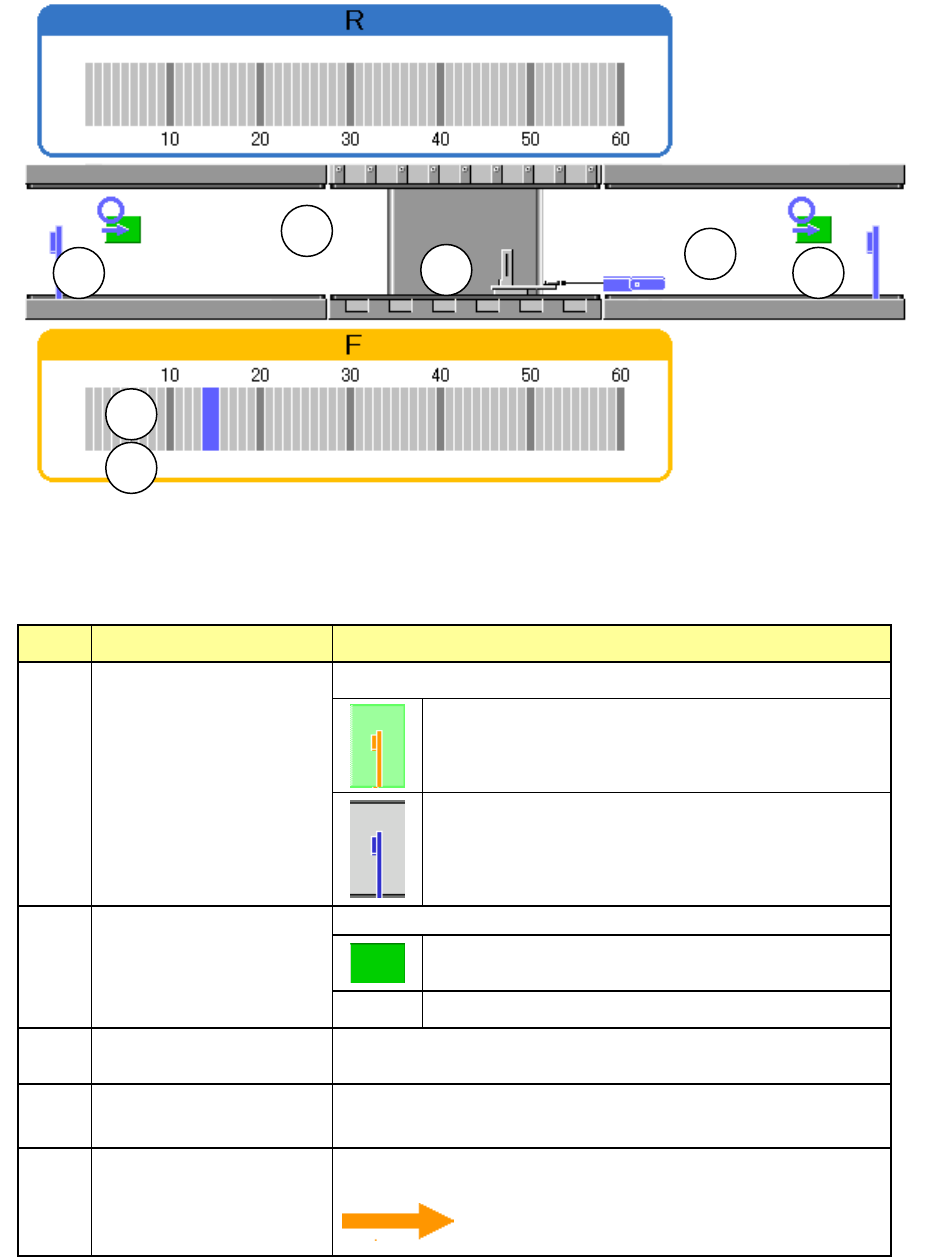

图 2-8-3-2-3 设备状态显示例
②图形标记的说明
No
项目
显示
1
In，Out，传感器
1-1: In 传感器
1-2: Out 传感器
显示 In、Out、传感器的状态｡
ON 状态
OFF 状态
2 停止传感器 显示停止传感器的状态｡
ON 状态
无显示 OFF 状态
3 送料器状态 显示送料器的状态。（包括占有位置）
蓝：正常状态、 黄：无元件､ 红：错误状态
4 最差送料器
吸取率最低、或吸取错误最多的 3
个送料器（在操作选项“最
差送料器表示方法”中选择）用 ▲显示。
5 传送马达状态
显示传送马达的状态。
运作中
1-1
3
4
2
5
1-3
1-2
