第 1 部 基本篇 第 2 章 生产 2- 37 （ 3 ） Head 信息 图 2-8-3-2-4 Head 显示 各显示项目的说 明 No 项目 显示 1 Head 使用状态 （左 Head : 1 ～ 6 ） 显示贴片头的使 用状态。 贴片头正常使用 状态 贴片头错误状态 贴片头未使用状 态 2 Head 信息 送料器：显示贴 片头吸取 元件的供给装置 的信息。 吸嘴：显示贴片 头正在使 用的吸嘴信息。 错误：发生错误 时显示错 …
第 1 部 基本篇 第 2 章 生产
2-36
(2) 各设备状态显示(例：传送方向 左->右、前面基准)
①显示
各传感器、信号的状态用图形标记显示。
图 2-8-3-2-3 设备状态显示例
②图形标记的说明
No
项目
显示
1
In，Out，传感器
1-1: In 传感器
1-2: Out 传感器
显示 In、Out、传感器的状态｡
ON 状态
OFF 状态
2 停止传感器 显示停止传感器的状态｡
ON 状态
无显示 OFF 状态
3 送料器状态 显示送料器的状态。（包括占有位置）
蓝：正常状态、 黄：无元件､ 红：错误状态
4 最差送料器
吸取率最低、或吸取错误最多的 3
个送料器（在操作选项“最
差送料器表示方法”中选择）用 ▲显示。
5 传送马达状态
显示传送马达的状态。
运作中
1-1
3
4
2
5
1-3
1-2
第 1 部 基本篇 第 2 章 生产
2-37

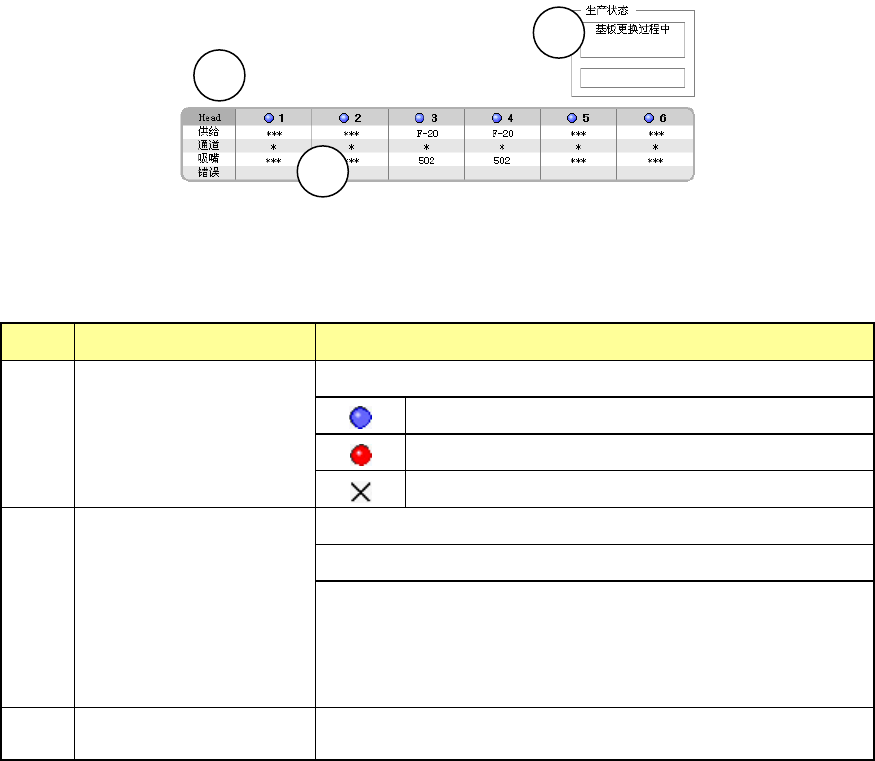

（3） Head 信息
图 2-8-3-2-4 Head 显示
各显示项目的说明
No
项目
显示
1 Head 使用状态
（左 Head: 1～6）
显示贴片头的使用状态。
贴片头正常使用状态
贴片头错误状态
贴片头未使用状态
2 Head 信息 送料器：显示贴片头吸取元件的供给装置的信息。
吸嘴：显示贴片头正在使用的吸嘴信息。
错误：发生错误时显示错误信息。
错误内容为：芯片站立、无元件、激光识别、贴
片异常、异类元件、吸取错误、吸取偏移、元件
方向、激光角度、其他。
3 生产状态 显示生产状态。
1
2
3
第 1 部 基本篇 第 2 章 生产
2-38
（4）供应装置
生产设备画面中因供应装置不同显示不同。以下举例说明。
·供应装置为送料器时
图 2-8-3-2-5 设备状态显示（送料器）
·供应装置包括托架时
图 2-8-3-2-6 设备状态显示（托架）
