第 1 部 基本篇 第 2 章 生产
2-46
③ 吸取率
显示“各供给装置的吸取率(吸取率＝吸取数量/(吸取数量＋吸取错误数量))”。
◇ 显示画面通常按「吸取率最差」的顺序来显示。(参见图 2-9-1-4)

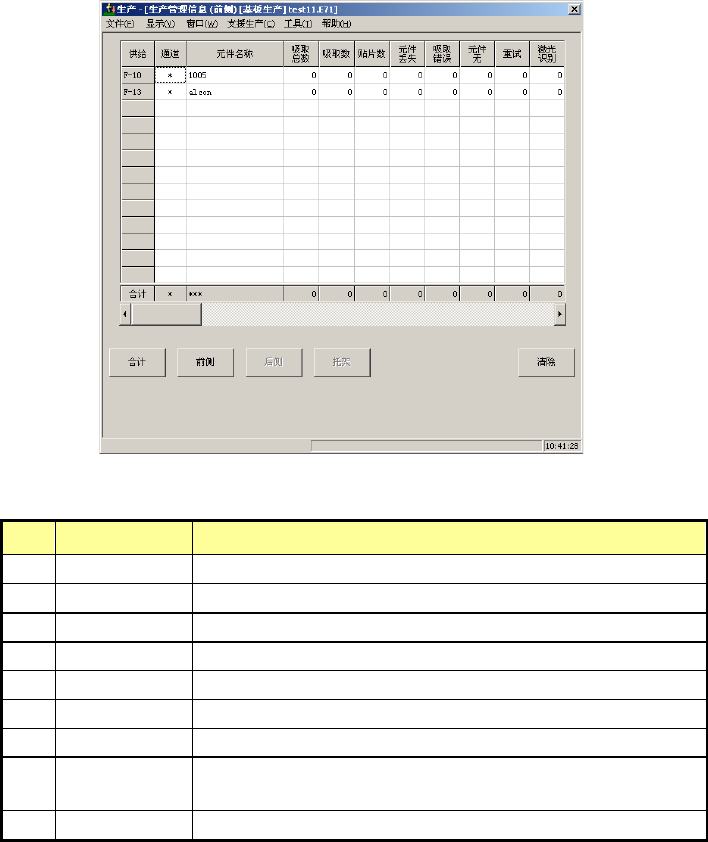

图 2-9-1-4 吸取率显示画面(按最差顺序排列的显示例)
No.
项目 内容
1
供给 各种供给的位置。
2
通道 采用管状送料器或圆型供料器时，为通道编号。
3
元件名 显示元件名。
4
总吸取数
(A)
吸取数＋吸取错误数量
5
吸取数(B) 吸取成功元件数。
6
贴片数(C) 贴片成功元件数。
7
吸取出错 吸取失败次数。
8
吸取率
(B/A)
吸取成功比率。
吸取率＝吸取数/(吸取数＋吸取错误数)
9
(C/B) 贴片数/吸取数
● 各按钮的功能
供给
按下该按钮时，则按 「供给装置顺序」显示。
显示「供给装置顺序」时，在按钮上显示淡蓝色的倒三角标记。
吸取率
按下该按钮时，则按「吸取率最差顺序」、「吸取率最佳顺序」显示。
（B/A）
显示「吸取率最差顺序」时，在按钮上显示淡蓝色的倒三角标记。
显示「吸取率最佳顺序」时，在按钮上显示淡蓝色的三角标记。
(C/B)
按下该按钮则按「识别率最差顺序」来显示。
显示「识别率最差顺序」时，在按钮上显示淡蓝色的倒三角标记。
合计
按下该按钮则将全部供应装置作为对象显示。
前侧
按下该按钮则将前侧送料器供应装置作为对象显示。
后侧
按下该按钮则将后侧送料器供应装置作为对象显示。
托架
按下该按钮则将托架供应装置作为对象显示。
第 1 部 基本篇 第 2 章 生产
2-47
● 数据的更新
◆ 生产中(生产运行正在进行)：生产中，不更新数据。若按下各按钮或重新显示画面，
则数据被更新，显示如图 2-9-1-4 所示的吸取率最差顺序。
◆ 生产暂时停止中：数据被自动更新，显示如图 2-9-1-4 所示的吸取率最差顺序。
(4) 生产管理信息的管理
① 清除
生产管理信息可以用菜单栏的「窗口」/「生产管理信息」/「清除」来清除。
② 生产管理信息的保存
退出生产后，可通过执行“文件”中的“保存”、“另存为”，按各文件分别保存生产管
理信息。
此外，退出生产时会出现提示，确认后保存该生产程序，从而保存生产管理信息。
③ 生产管理信息显示的切换
显示生产管理信息的综合、前面、后面、托架时，在画面的下部显示有「综合」、「前面」、
「后面」、「托架」、「清除」的选择按钮。通过点击这些按钮，可以显示、清除各种生产
管理信息。
第 1 部 基本篇 第 2 章 生产
2-48
2-9-2 生产信息
显示每1张基板的操作节拍、总贴片率、总吸取率、真空值的信息。
(1) 生产信息显示条件
① 当生产模式为基板生产时。
② 总贴片率与总吸取率将在下一次生产时，以上一次的显示数据为基础累计计算。
此外，若想进行全新显示，需清除上一次的生产管理信息。
(2) 生产信息显示画面
从菜单栏中单击「窗口」/「生产信息」，显示如下画面。

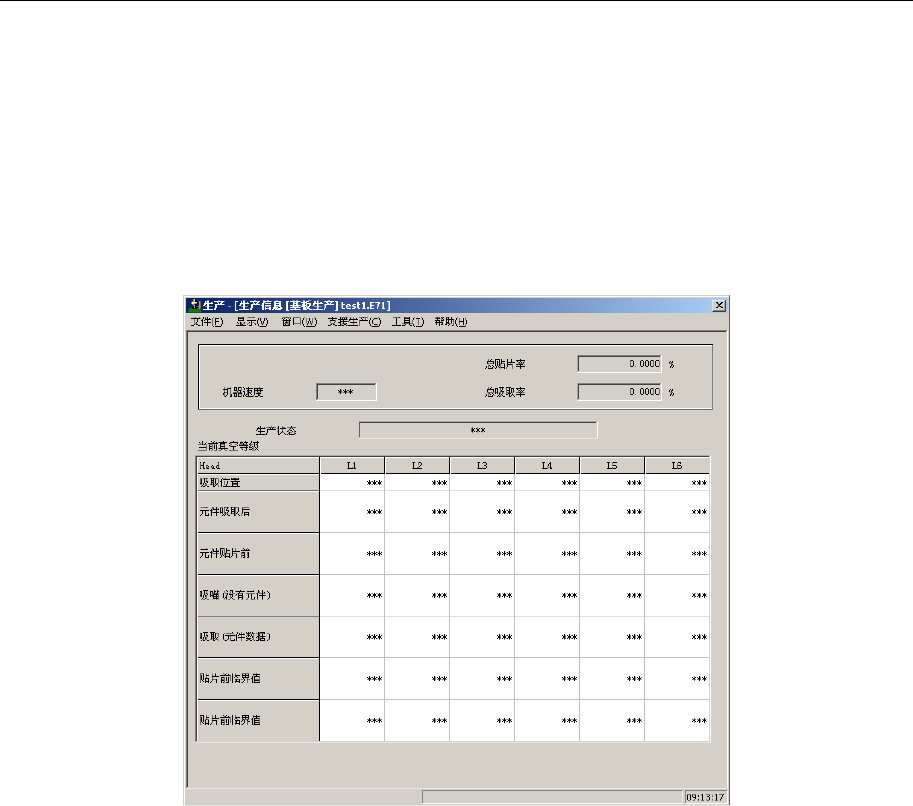

图 2-9-2-1 生产信息
