第 1 部 基本篇 第 2 章 生产
2-49
(3) 生产信息显示项目
No.
项目
内容
1 机器速度（节拍）
表示每 1 张已生产的基板，从基板的夹板完成到基板的夹板
解除的时间。
2 总贴片率 机器整体的实际贴片率。
3 总吸取率 机器整体的吸取率。
4 生产状态
当前的生产状态。
详细情况请参见生产状态画面中的生产状态项目。
5 吸取位置 显示正在吸取元件或正在向吸取位置移动。
6 元件吸取后 显示贴片头在吸取元件后的当前真空水平。
7 元件贴片前 显示贴片头在贴装元件前的当前真空水平。
8 吸嘴(没有元件) 显示贴片头在吸嘴贴片时(无元件)的当前真空水平。
9 吸取(元件数据) 显示贴片头在吸取元件(元件数据)时的当前真空水平。
10 吸取后临界值 在吸取元件时为判定贴片头有无元件的真空压临界值。
11 贴片前临界值 在贴装元件时为判定贴片头有无元件的真空压临界值。
通过点选菜单栏的「窗口」/「生产管理信息」/「清除」，来清除生产信息的总贴片率和
总吸取率。
此外，读入文件时，总贴片率、总吸取率将被清除。
◇
机器的节拍时间在生产运行中、空运行中始终显示。但在空运行中显示的是上一次生产的
机器的节拍时间。
◇
真空水平的值仅在生产运行中显示。
第 1 部 基本篇 第 2 章 生产
2-50
2-9-3 传送·I/O 状态
显示传送信息、I/O各种传感器信息(ON/OFF状态)。
此外，在下图的生产空运行画面中，可以执行基板搬入/搬出等传送运行。
从菜单栏中单击「窗口」/「传送·I/O状态」，显示如下的画面。
2-9-3-1 生产空运行中画面

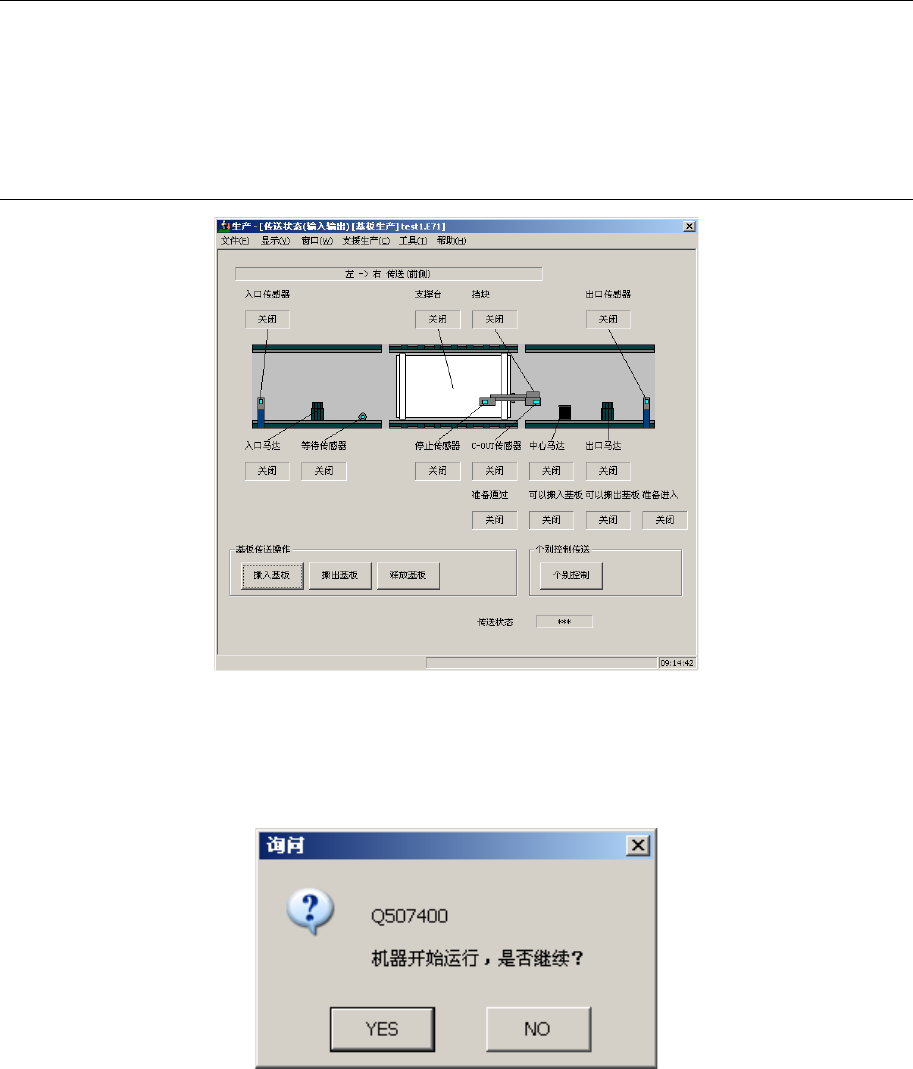

图 2-9-3-1-1 传送·I/O 状态(生产空运行状态)
① 基板传送运行(基板搬入/基板搬出/基板固定解除)
按下各按钮，显示如下信息。
图 2-9-3-1-2 执行确认信息
选择「YES」，则轴移动到待机位置，开始基板搬入/搬出运行释放基板。
选择「No」，则设备不运行。
第 1 部 基本篇 第 2 章 生产
2-51
② 传送个别控制
按下「个别控制」按钮，则显示个别控制画面。
按下各按钮，进行开/关控制。

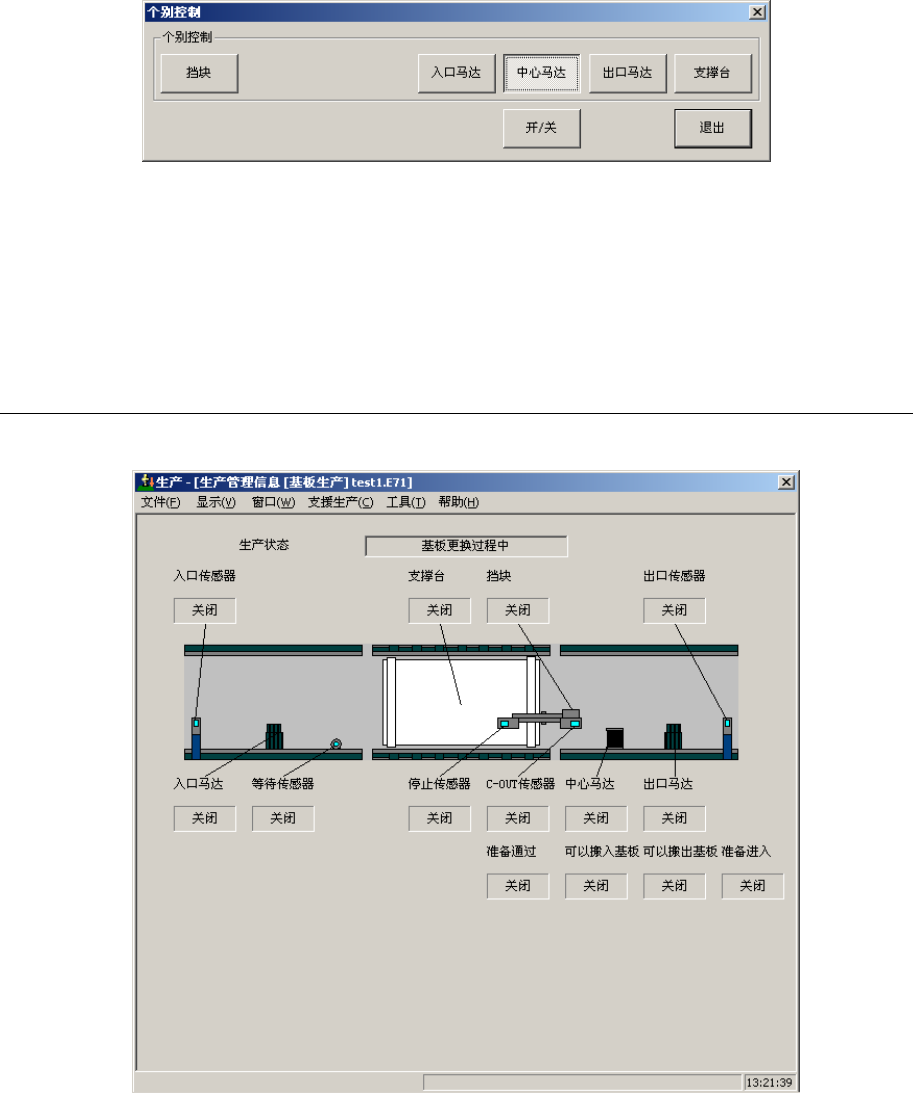

图 2-9-3-1-3 个别控制
按下「退出」按钮, 则结束个别控制。
结束时，会将传送状态初始化。
2-9-3-2 生产进行中的画面
在生产进行中不显示传送方向、基板厚度、传送运行命令和传送状态。
而只显示生产状态。
图 2-9-3-2-1 传送·I/O 状态(生产进行中)
