第 1 部 基本篇 第 2 章 生产
2-55
2-10-3 变更数据
生产中，如果发生了激光识别错误等情况，可在生产画面中更改“激光高度”等的「元件
数据」，并再次检查。
在菜单栏中选择「工具」/「修改数据」后，显示如下的元件列表画面。
选择需要变更数据的元件，单击「修改数据」。

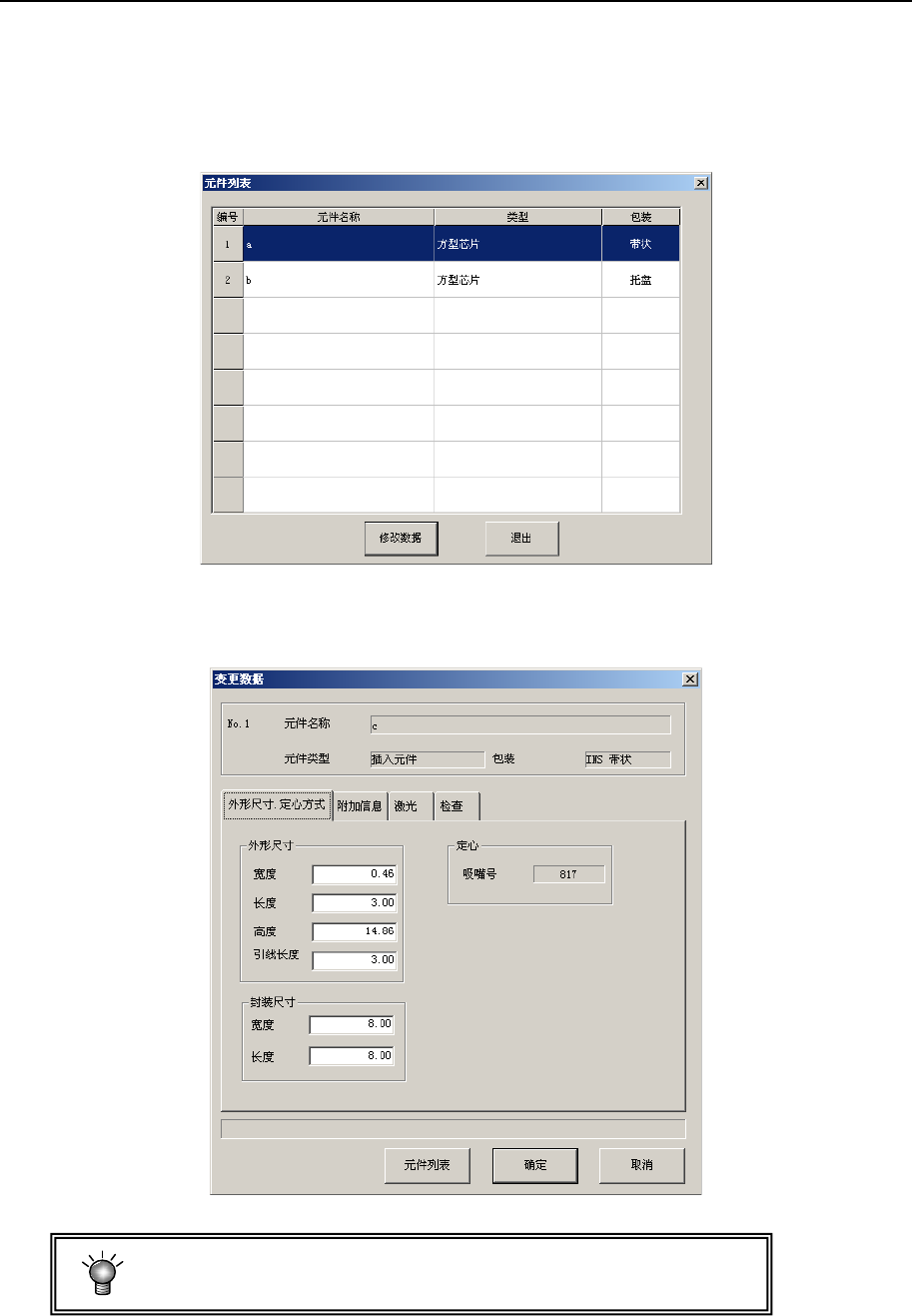

图 2-10-3-1 元件列表
显示如下的元件数据编辑画面。
根据产生错误原因修正相应项目，并单击「确定」。
图 2-10-3-2 变更数据
元件数据的内容中，供料器种类等部分信息不能变更。
第 1 部 基本篇 第 2 章 生产
2-56
2-10-4 重试列表
确认和显示生产中发生的错误的内容。
2-10-4-1 生产结束后的重试列表显示
(1) 未贴片信息
生产结束后，从菜单栏中选择「工具」/「重试列表」/「未贴片信息」，显示下图的画面。
重试列表最多可按发生顺序显示160件。但即使所有的元件已贴片，当存在吸取错误的供料
器时，会显示如图(2)所示的供应装置信息。此外，未吸取、未贴片时，不显示错误。
图 2-10-4-1-1 重试列表显示(未贴片信息)
① 未贴片信息
NO.
显示项目 内容
1 元件 ID 未能贴片的贴片数据的元件 ID
2 电路 未能贴片的电路 No.
3 步骤 未能贴片的贴片步骤
4 错误内容 不能贴片的原因
② 错误内容
NO.
显示 发生错误的主要原因
1 标记识别 区域基准标记识别失败。
2 LA 识别 元件激光识别失败。
3 元件 异类元件等元件异常。
4 供料器 供料器供应装置异常。
5 设定 设置等的设定不匹配。
第 1 部 基本篇 第 2 章 生产
2-57
(2) 供应装置信息
生产结束后，从菜单栏中选择「工具」/「重试列表」/「供应装置信息」，显示下图的画面。
重试列表最多可显示160件。
图 2-10-4-1-2 重试列表显示(供应装置信息)
① 供应装置信息
NO. 显示项目 内容
1 供应 未能吸取的供应装置
2 通道 采用管状送料器或圆型供料器时的通道 No.
3 包装形式 未能吸取的元件的包装形式
4 元件名 未能吸取的元件名
5 错误内容 未能吸取的原因
② 错误内容
NO. 显示(发生错误的主要原因)
1 元件用尽
2 异类元件
3 激光重试超次
4 重试超次
5 动作异常
6 激光识别错误
7 元件站立
8 供料器间距偏差
9 元件方向异常
10 激光识别角度错误
11 吸取失败
