第 1 部 基本篇 第 2 章 生产
2-56
2-10-4 重试列表
确认和显示生产中发生的错误的内容。
2-10-4-1 生产结束后的重试列表显示
(1) 未贴片信息
生产结束后，从菜单栏中选择「工具」/「重试列表」/「未贴片信息」，显示下图的画面。
重试列表最多可按发生顺序显示160件。但即使所有的元件已贴片，当存在吸取错误的供料
器时，会显示如图(2)所示的供应装置信息。此外，未吸取、未贴片时，不显示错误。

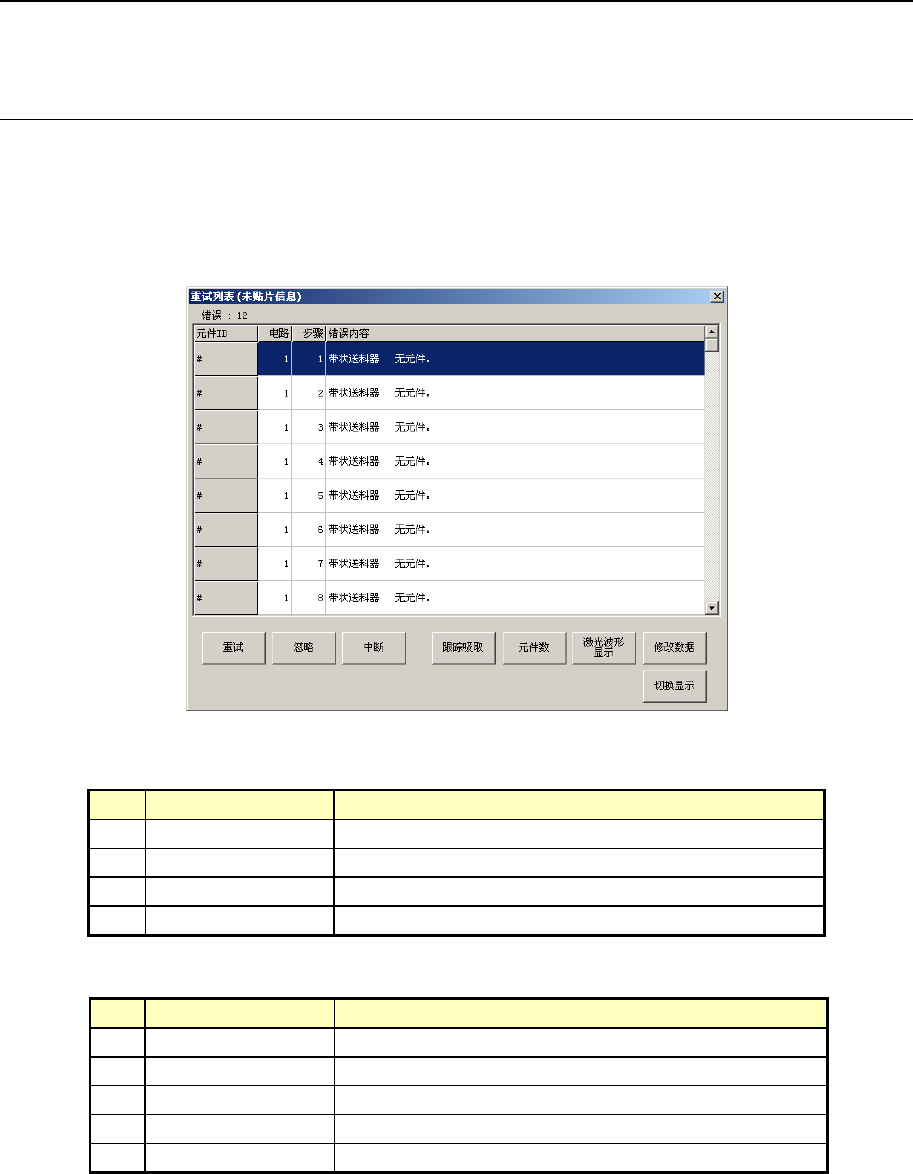

图 2-10-4-1-1 重试列表显示(未贴片信息)
① 未贴片信息
NO.
显示项目 内容
1 元件 ID 未能贴片的贴片数据的元件 ID
2 电路 未能贴片的电路 No.
3 步骤 未能贴片的贴片步骤
4 错误内容 不能贴片的原因
② 错误内容
NO.
显示 发生错误的主要原因
1 标记识别 区域基准标记识别失败。
2 LA 识别 元件激光识别失败。
3 元件 异类元件等元件异常。
4 供料器 供料器供应装置异常。
5 设定 设置等的设定不匹配。
第 1 部 基本篇 第 2 章 生产
2-57
(2) 供应装置信息
生产结束后，从菜单栏中选择「工具」/「重试列表」/「供应装置信息」，显示下图的画面。
重试列表最多可显示160件。

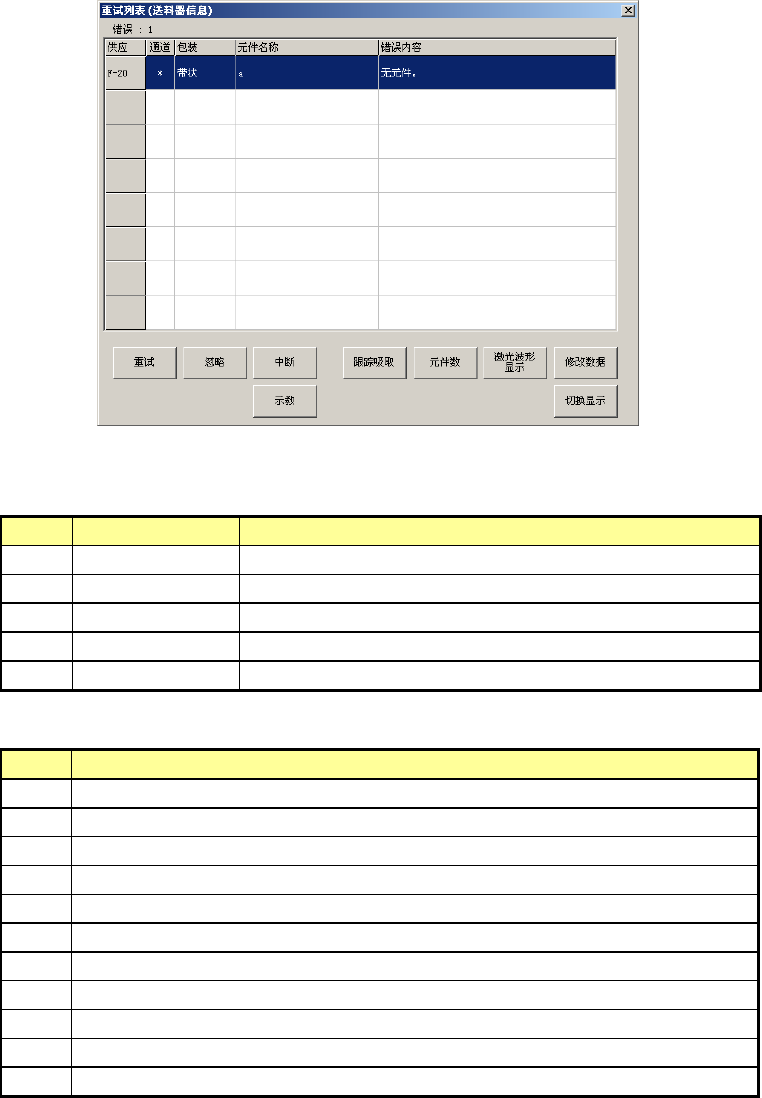

图 2-10-4-1-2 重试列表显示(供应装置信息)
① 供应装置信息
NO. 显示项目 内容
1 供应 未能吸取的供应装置
2 通道 采用管状送料器或圆型供料器时的通道 No.
3 包装形式 未能吸取的元件的包装形式
4 元件名 未能吸取的元件名
5 错误内容 未能吸取的原因
② 错误内容
NO. 显示(发生错误的主要原因)
1 元件用尽
2 异类元件
3 激光重试超次
4 重试超次
5 动作异常
6 激光识别错误
7 元件站立
8 供料器间距偏差
9 元件方向异常
10 激光识别角度错误
11 吸取失败
第 1 部 基本篇 第 2 章 生产
2-58
2-10-4-2 生产中的重试列表显示
生产中的重试列表显示生产中发生的错误状态，显示下图。
图 2-10-4-2-1 重试列表(供应装置信息)的显示
从生产中的重试列表显示的情况中，可以判断生产能否继续进行。画面上的9个按钮，可以
用来控制此后的生产状态。
注意
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装
置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
(1) 重试
当选择重试时，会显示下图。
图 2-10-4-2-2 选择重试时
显示该信息时，若按下<START>开关，则从发生错误的元件贴片开始重新贴片，继续生产。
此时，对元件用尽的供应装置，将自动进行补充。
按「取消」按钮，则返回重试列表画面。
