第 1 部 基本篇 第 2 章 生产
2-70
项目
开始点
方向
内容
1 当前高度位置 上下交互 从当前位置开始上下交互进行连续检查。
上方向 从当前位置开始仅在上方向进行连续检查。
下方向 从当前位置开始仅在下方向进行连续检查。
2 元件吸取面
→
元件下面 以元件高度为基础，从元件吸取面到上面进
行连续检查。
3 元件下面
→
元件吸取面 以元件高度为基础，从元件下面到元件吸取
面进行连续检查。
图 2-10-5-1-12 激光高度反复检测的范围
霞楚強恬（ 圷周嚥爾高互業議了崔購狼）
蝕兵泣： 輝念互業了崔
圭㏍： 貧和住札
簾恁
圷周
爾高互業
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
蝕兵泣： 輝念互業了崔
圭㏍： 貧圭㏍
① ② ③ ④ ⑤
① ② ③ ④ ⑤
蝕兵泣： 圷周和中->圷周簾函中
圭㏍：－－－
①(霞楚念
) ② ③ ④ ⑤ ⑥
①(霞楚念) ② ③ ④ ⑤ ⑥
蝕兵泣： 輝念互業了崔
圭㏍： 和圭㏍
爾高互業
簾恁
圷周
簾恁
圷周
爾高互業
爾高互業
爾高互業
簾恁
簾恁
圷周
圷周
蝕兵泣： 圷周簾函中->圷周和中
圭㏍：－－－
测量操作（元件与激光高度的位置关系）
开始点：当前高度位置
方向
：上下方向交替
吸嘴
元件
激光高度
开始点：当前高度位置
方向
：上方向
吸嘴
激光高度
元件
元件
开始点：当前高度位置
方向
：下方向
吸嘴
元件
激光高度
开始点：元件下面->元件吸取面
方向
：--- 吸嘴
元件
激光高度
①（测量前）
开始点：元件吸取面->元件下面
方向
：---
吸嘴
元件
激光高度
①（测量前）
第 1 部 基本篇 第 2 章 生产
2-71

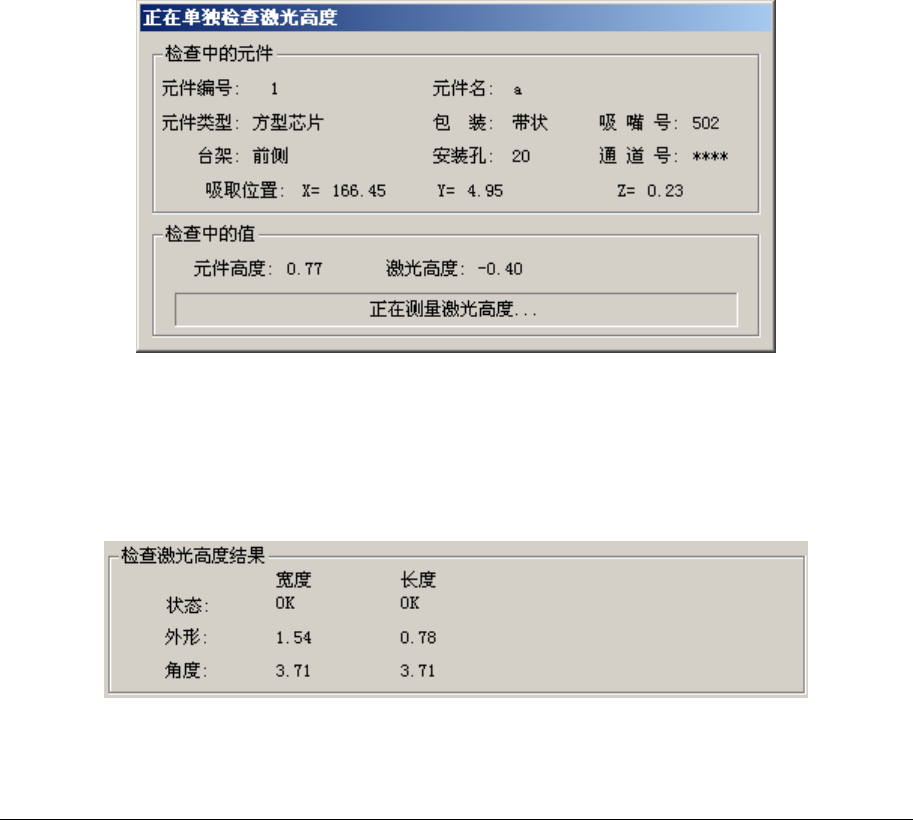

激光高度单独检查中，会显示如下画面。
显示进行连续检查的元件内容/吸取位置/激光高度，显示依次进行中的处理内容。
图 2-10-5-1-13 正在单独检查激光高度
检测结束后，会显示结果。显示内容与检查时的含义相同。
图 2-10-5-1-14 激光高度检查结果
2-10-5-2 VCS 脏污检查
检查 VCS 脏污。详情请参见「第 6 章 机器设置」。
第 1 部 基本篇 第 2 章 生产
2-72
2-10-5-3 贴片前检查元件高度
元件贴片前使用 HMS 进行贴片坐标的元件有无检查。

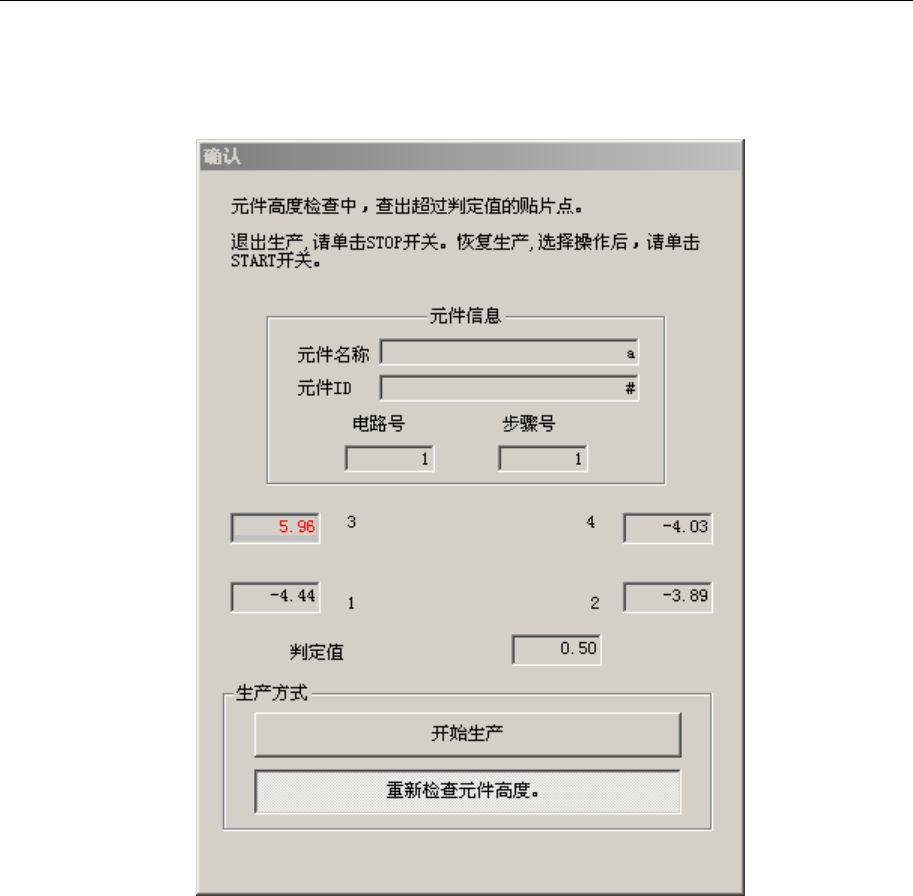

如果贴片坐标上贴装了其他元件、或有异物等，通过 HMS 测定检测出异常数值时，会显
示如下画面。
图
2-10-5-1-15
贴片前元件高度检查结果
如果在各测定点检测出大于判定值的数值（异常的数值），测定值会以红色显示。
1）开始生产
直接进行贴片动作，重新开始生产。
2）重新检查元件高度
再次进行检查，如果没有检测出异常数值，则进行贴片动作，重新开始生产。
如果检测出异常数值，则显示上图的画面。
详情请参见「第 4 章 制作生产程序」。
